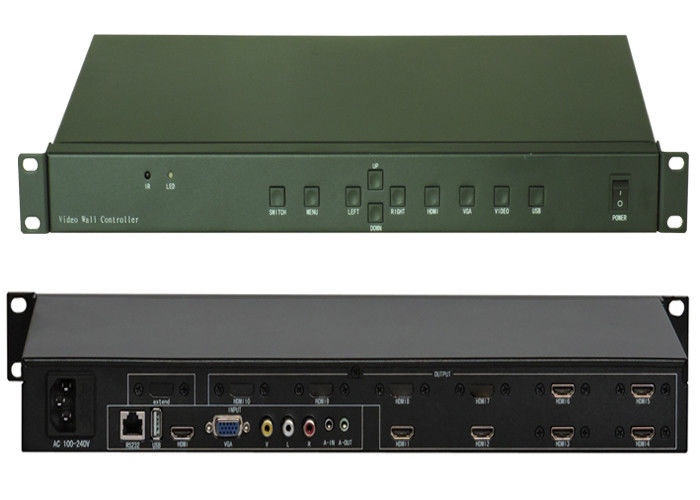

Pengontrol Dinding Video LCD 3x2 Dengan Kontrol RS232 1 Input 6 Output

Pengontrol Dinding Video LCD 3x2 Dengan Kontrol RS232 1 Input 6 Output

1 input 6 output pengontrol dinding video LCD dengan kontrol RS232

1, pengenalan produk:

BOX adalah prosesor multi-layar HD yang ditujukan khusus untuk TV LCD, layar LCD sisi ultra-sempit, proyektor, dapat menyesuaikan 2 hingga 25 jahitan output HDMI sesuai dengan permintaan pengguna dan dapat menyesuaikan sambungan tak terbatas dengan kaskade. Produk menggunakan high- chip pemrosesan definisi, sehingga dapat mendukung sinyal 1080P untuk output atau input dan sementara itu dapat mendukung 1 video komposit, 1 VGA, 1USB, 1 HDMI untuk input, dan semua sinyal input dapat beralih ke tampilan proses multi-layar, audio dan terkait video juga output secara bersamaan.

2, Pengenalan Fungsi:

1, model multi-layar

Pengguna dapat menambah atau mengurangi modul output karena TK-BOX mengadopsi desain modular.Dan mesin tunggal dapat 25 output sinyal bersama HDMI maksimum dengan protokol DVI kompatibilitas.Itu dapat mewujudkan sambungan tanpa batas melalui koneksi kaskade;Sesuai dengan permintaan pengguna, mesin tunggal dapat disesuaikan berbagai macam pola multi-layar seperti 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5 ,5*2 dll.

2, sinyal masukan

Ini dapat mendukung 4 sinyal input secara total terdiri dari 1 video komposit, 1 VGA, 1 HDMI, 1 USB;dan antarmuka HDMI dan USB dengan fungsi decoding audio dan video, video komposit dan sinyal VGA menambahkan antarmuka audio yang relevan. Terlebih lagi, semua sinyal video input dapat beralih ke dengan output audio dalam sinkronisasi. Berikut adalah diagram antarmuka:

3, fungsi cermin

Bandingkan dengan prosesor multi-layar umum, TK-BOX dapat mewujudkan fungsi cermin terbalik 180 ° ke setiap unit tampilan tunggal.Ini akan secara tajam mengurangi celah sambungan LCD, yang membuat gambar lebih jelas jika TV LCD terbalik 180° ke atas baris saat pengguna menyambungkan TV LCD biasa. Berikut yang ditampilkan:

Sebelum terbalik Setelah terbalik

4, fungsi pengosongan tepi

Tanpa fungsi tepi kosong, semua unit tampilan bersama memiliki celah bingkai, yang membuat tarikan gambar robek dalam penglihatan dan terasa tidak alami; Gambar lebih alami dan hidup tanpa transformasi dan gambar setelah proses tepi kosong. Berikut adalah diagram perbandingan;

Tanpa fungsi pengosongan tepi Setelah proses pengosongan tepi

3, Topologi Sistem
