Detail produk:
|
| nama Produk: | 5x2 Video Wall Controller USB/HDMI/VGA/AV TV prosesor 10 TV menunjukkan penyambungan layar Untuk LED | Sinyal masukan: | VGA, HDMI, Video, USB |
|---|---|---|---|
| Sinyal keluaran: | 10 x keluaran HDMI | audio: | 3.5 Antarmuka audio, mendukung saluran kiri dan kanan dan stereo, sakelar sinyal AV secara serempak |
| Mode kontrol: | RS232、Remote kunci case | Sumber Daya listrik: | AC 100 hingga 240 V |
| Kekuasaan: | 20W | Dimensi (1U): | 1U peti standar 19 inci,442mm(L)*45mm(H)*242mm(W) |
| Berat (1U): | 2.5kg | ||
| Menyoroti: | 5x2 Pengontrol Dinding Video LCD,Pengontrol Dinding Video LCD 1U,Prosesor Dinding Video TV 5x2 |
||

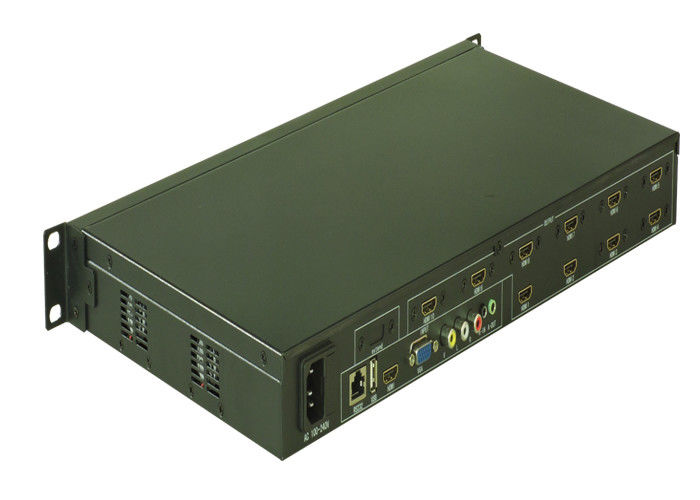

5x2 LCD Video Wall Controller USB HDMI VGA Video AV TV Processor
5x2 Video Wall Controller USB/HDMI/VGA/AV TV prosesor 10 TV menunjukkan penyambungan layar Untuk LED/LCD Display
1, pengenalan produk:
5x2 Video Wall Controller USB/HDMI/VGA/AV TV prosesor 10 TV menunjukkan penyambungan layar Untuk LED/LCD Display
dirancang untuk menjadi prosesor dinding video modular yang benar-benar masuk / keluar, untuk menangkap, mengonversi AD, merutekan, mendistribusikan sinyal semua format ke beberapa dinding video, termasuk TV LCD, DID, DLP, Plasma, dll., sambil mempertahankan digital yang sebenarnya sinyal.
LM-TV10 2x5 Video Wall Controller dengan banyak antarmuka video yang berbeda, termasuk HDMI, VGA, AV,dan dapat memecahkan kode video (seperti RMVB), audio (seperti MP3), Foto (seperti JPG) dengan sendirinya melalui antarmuka USB.setiap video dengan audio dapat diaktifkan bersama.output antarmuka HDMI, resolusi 1080P atau 720P, dipilih oleh pengguna.
5x2 Video Wall Controller USB/HDMI/VGA/AV TV prosesor 10 TV menunjukkan penyambungan layar Untuk LED/LCD Display
Pengontrol Dinding Video dapat dikendalikan oleh remote, tombol dan RS232.
2, Pengenalan Fungsi:
1, model multi-layar
Pengguna dapat menambah atau mengurangi modul output karena mengadopsi desain modular.Dan mesin tunggal dapat 25 output sinyal bersama HDMI maksimum dengan protokol DVI kompatibilitas.Itu dapat mewujudkan sambungan tanpa batas melalui koneksi kaskade;Sesuai dengan permintaan pengguna, mesin tunggal dapat disesuaikan berbagai macam pola multi-layar seperti 2*2,3*3,1*2,2*3,3*2,2*4,4*2,2*5 ,5*2 dll.
2, sinyal masukan

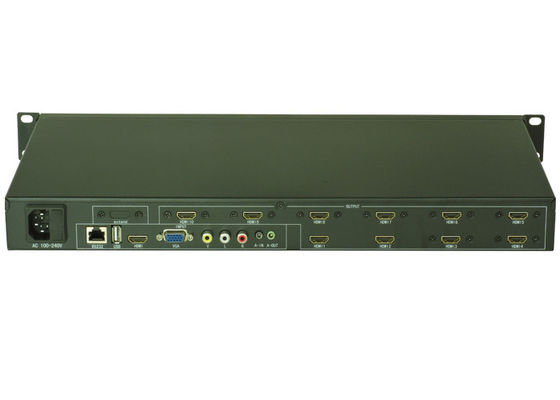

Ini dapat mendukung 4 sinyal input secara total terdiri dari 1 video komposit, 1 VGA, 1 HDMI, 1 USB;dan antarmuka HDMI dan USB dengan fungsi decoding audio dan video, video komposit dan sinyal VGA menambahkan antarmuka audio yang relevan. Terlebih lagi, semua sinyal video input dapat beralih ke dengan output audio dalam sinkronisasi. Berikut adalah diagram antarmuka:
3, fungsi cermin
Bandingkan dengan prosesor multi-layar umum, ia dapat mewujudkan fungsi penggulingan cermin 180 ° ke setiap unit tampilan tunggal.Ini akan secara tajam mengurangi celah sambungan LCD, yang membuat gambar lebih jelas jika TV LCD terbalik 180° ke atas baris saat pengguna menyambungkan TV LCD biasa. Berikut yang ditampilkan:
Sebelum terbalik Setelah terbalik
4, fungsi pengosongan tepi
Tanpa fungsi tepi kosong, semua unit tampilan bersama memiliki celah bingkai, yang membuat tarikan gambar robek dalam penglihatan dan terasa tidak alami; Gambar lebih alami dan hidup tanpa transformasi dan gambar setelah proses tepi kosong. Berikut adalah diagram perbandingan;
Tanpa fungsi pengosongan tepi Setelah proses pengosongan tepi
5, fungsi transmisi USB
Produk dapat mendukung transmisi USB dan fungsi sambungan. Setelah menyelesaikan fungsi dasar sambungan LCD, pengguna dapat mengatur hanya pemutaran pola sambungan video atau gambar. Sederhana dan berguna, tidak perlu alokasi tambahan komputer atau peralatan siaran lainnya, yang perlu kita lakukan hanyalah memasukkan disk U pada antarmuka USB dalam proses multi-layar produk kami.
6, Fungsi Kunci
***Beberapa fungsi penyambungan dengan 9 output HDMI (3×3, 2×4, 4×2)
***Beberapa sinyal input video dengan 1 HDMI, 1 DVI, 1 VGA, 1 USB
***Mendukung fungsi cermin
***Mendukung fungsi topeng tepi
***Mendukung RS232 dan remote control
| video | |
| protokol | Mendukung protokol hdcp1.3, mendukung protokol HDMI1.3, kompatibel dengan protokol dvi1.0 |
| Memperoleh | 0 dB |
| Bandwidth antarmuka | 2.25Gbps (total 6.75Gbps, 2.25Gbps per warna) |
| Resolusi dukungan maksimum |
HDPC: 1920x1200P @ 60_24bit, HDTV: 1920x1080P@60_36bit |
| Bit jam jitter | <0,15 Tbit |
| Waktu naik sedikit | <0,3Tbit (20%--80%) |
| Sedikit waktu musim gugur | <0,3Tbit (20%--80%) |
| Penundaan transmisi maksimum | 5nS (± 1nS) |
| Beralih kecepatan | 200 ns (waktu maksimum) |
| masukan video | |
| antarmuka | VGA/dvi-d/hdmi-antarmuka perempuan |
| Kekuatan sinyal | TMDS +/- 0.4Vpp |
| impedansi | 50 |
| Masukkan edid | Edid langsung dapat ditulis ulang |
| Jarak input maksimum yang disarankan | Kurang dari 40 meter pada 1920x1080@60 (disarankan penggunaan kabel HDMI Special bersertifikat, seperti kabel Molex TM) |
| Keluaran video | |
| antarmuka | VGA/dvi-d/hdmi-antarmuka perempuan |
| impedansi | 50Ω |
| Jarak keluaran maksimum yang disarankan | Kurang dari 10 meter pada 1920x1200@60 (disarankan penggunaan kabel khusus HDMI bersertifikat seperti kabel Molex TM) |
| Jenis kontrol | |
| Antarmuka kontrol serial | Rs-232, antarmuka tipe-d pria dan wanita 9-pin |
| Baud rate dan protokol | Baud rate: 9600, bit data: 8 bit, stop bit: 1, tidak ada paritas |
| Struktur port kontrol serial | 2 = TX, 3 = RX, 5 = GND |
| spesifikasi | |
| Sumber Daya listrik | 100VAC ~ 240VAC, 50/60 Hz, catu daya adaptif internasional |
| suhu | Penyimpanan dan penggunaan suhu: -20 ° ~ +70 ° |
| kelembaban | Penyimpanan dan penggunaan kelembaban: 10% ~ 90% |
| Ukuran sasis | tunduk pada model yang sebenarnya |
| berat produk | tunduk pada model yang sebenarnya |
| Rata-rata waktu antara kegagalan | 30.000 jam |
| Jaminan | Garansi gratis 1 tahun, perawatan seumur hidup |
Tekan tombol kasus
7, fungsi kendali jarak jauh
Remote control adalah kustomisasi eksklusif untuk, setiap fungsi prosesor multi-layar benar-benar sesuai dengan penguncian jarak jauh dan pasar tidak dapat membelinya. Cotroller jarak jauh mengadopsi desain super sensitif, sehingga jarak pencapaiannya 7 hingga 10 meter, dan dapat memenuhi semua fungsi prosesor multi-layar, seperti pengaturan, sakelar, penyesuaian. Seperti yang ditunjukkan gambar berikut:
8, Topologi Sistem
