Detail produk:
|
| protokol: | Mendukung protokol hdcp1.3, mendukung protokol HDMI1.3, kompatibel dengan protokol dvi1.0 | Bandwidth antarmuka: | 2.25Gbps (total 6.75Gbps, 2.25Gbps per warna) |
|---|---|---|---|
| Resolusi dukungan maksimum: | HDPC: 1920x1200P@ 60_24bit, HDTV: 1920x1080P@60_36bit | Port masukan: | 4 saluran HDMI |
| Port keluaran: | 4 saluran HDMI | Warna: | Hitam |
| Menyoroti: | HDMI1.3 LCD Video Wall Controller,HDPC1.3 LCD Video Wall Controller,FCC HDMI Matrix Controller |
||

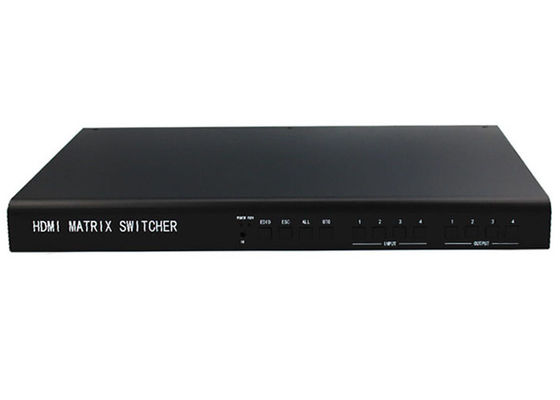

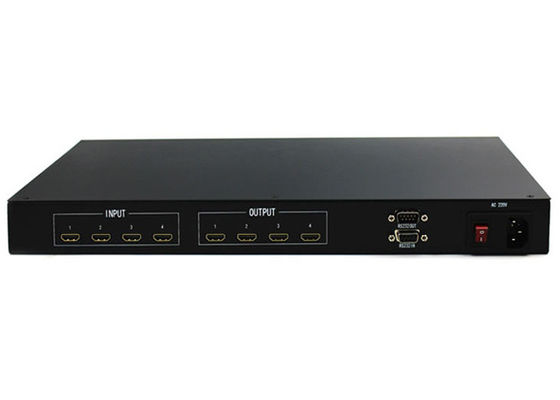

4 In 4 Out Matrix LCD Video Wall Controller Protokol HDMI1.3 HDPC1.3
4 In 4 Out HDMI Matrix Dan Pengontrol Dinding Video LCD
Ikhtisar produk:
Matrix Switcher adalah perangkat switching profesional berkinerja tinggi dengan kontrol cerdas tertanam.
Mengadopsi metode pemrosesan unik yang sangat meningkatkan kecepatan switching perangkat.
Fitur:
1. Dengan fungsi memori power-down, dengan perlindungan medan power-off;
2. Mode kontrol fleksibel, operasi panel tombol kristal, dan 2 antarmuka komunikasi rs-232 standar, kompatibel dengan berbagai lingkungan, nyaman bagi pengguna untuk digunakan dengan berbagai perangkat remote control;
3. Catu daya universal internasional bawaan;
4, Sasis logam penuh kompatibel dengan lemari standar 19 inci.
5. Dukungan matriks logo siaga LCD panel depan dan perangkat lunak kontrol.
6. Dukungan hdcp untuk memecahkan perangkat yang sesuai seperti Blu-ray dvd dan sebagainya.
Parameter teknik :
|
video |
|
|
protokol |
Mendukung protokol hdcp1.3, mendukung protokol HDMI1.3, kompatibel dengan protokol dvi1.0 |
|
Memperoleh |
0 dB |
|
Bandwidth antarmuka |
2.25Gbps (total 6.75Gbps, 2.25Gbps per warna) |
|
Resolusi dukungan maksimum |
HDPC: 1920x1200P @ 60_24bit, HDTV: 1920x1080P@60_36bit |
|
Bit jam jitter |
<0,15 Tbit |
|
Waktu naik sedikit |
<0,3Tbit (20%--80%) |
|
Sedikit waktu musim gugur |
<0,3Tbit (20%--80%) |
|
Penundaan transmisi maksimum |
5nS (± 1nS) |
|
Beralih kecepatan |
200 ns (waktu maksimum) |
|
masukan video |
|
|
antarmuka |
VGA/dvi-d/hdmi-antarmuka perempuan |
|
Kekuatan sinyal |
TMDS +/- 0.4Vpp |
|
impedansi |
50 |
|
Masukkan edid |
Edid langsung dapat ditulis ulang |
|
Jarak input maksimum yang disarankan |
Kurang dari 40 meter pada 1920x1080@60 (disarankan penggunaan kabel HDMI Special bersertifikat, seperti kabel Molex TM) |
|
Keluaran video |
|
|
antarmuka |
VGA/dvi-d/hdmi-antarmuka perempuan |
|
impedansi |
50Ω |
|
Jarak keluaran maksimum yang disarankan |
Kurang dari 10 meter pada 1920x1200@60 (disarankan penggunaan kabel khusus HDMI bersertifikat seperti kabel Molex TM) |
|
Jenis kontrol |
|
|
Antarmuka kontrol serial |
Rs-232, antarmuka tipe-d pria dan wanita 9-pin |
|
Baud rate dan protokol |
Baud rate: 9600, bit data: 8 bit, stop bit: 1, tidak ada paritas |
|
Struktur port kontrol serial |
2 = TX, 3 = RX, 5 = GND |
|
spesifikasi |
|
|
Sumber Daya listrik |
100VAC ~ 240VAC, 50/60 Hz, catu daya adaptif internasional |
|
suhu |
Penyimpanan dan penggunaan suhu: -20 ° ~ +70 ° |
|
kelembaban |
Penyimpanan dan penggunaan kelembaban: 10% ~ 90% |
|
Ukuran sasis |
tunduk pada model yang sebenarnya |
|
berat produk |
tunduk pada model yang sebenarnya |
|
Rata-rata waktu antara kegagalan |
30.000 jam |
|
Jaminan |
Garansi gratis 1 tahun, perawatan seumur hidup |
Diagram aplikasi:
