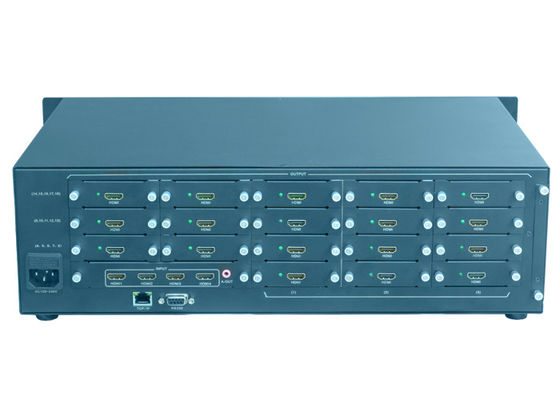

4K 60HZ LCD Video Wall Controller 4 Input Sinyal HDMI 16 Output

4K 60HZ LCD Video Wall Controller 4 Input Sinyal HDMI 16 Output

4 Masukan 16 Keluaran 4K HDMI Matrix & Pengontrol Dinding Video

prosesor terintegrasi Pendahuluan:

Produk ini adalah prosesor terintegrasi penyambungan matriks 4K multifungsi, Fungsi utamanya adalah untuk mewujudkan peralihan bebas antara konvensional

Pengontrol dan matriks dinding video 4K, mencapai efek satu mesin dengan penggunaan ganda.Ini bukan hanya pengontrol dinding video 4K 16 saluran,

tetapi juga pengalih matriks 4-in 16-out.Produk mendukung 4 saluran input sinyal HDMI 4K, dan mendukung hingga 16 saluran

Keluaran sinyal HDMI.

Output MXN didukung dalam mode splicing, dan 4 sinyal input 4K dapat dialihkan secara bebas.Semua sinyal input dapat dialihkan ke layar besar untuk tampilan penyambungan, dan audio serta video yang sesuai dikeluarkan secara serempak.Dalam mode matriks, ini mendukung peralihan input dan output yang sewenang-wenang, mendukung fungsi peralihan yang mulus, dan mewujudkan peralihan cepat tanpa layar hitam.Matriks ini juga mendukung fungsi pratinjau 4 layar, yang menampilkan 4 input pada satu tampilan secara bersamaan.

Dengan fungsi yang unggul, produk ini cocok untuk berbagai proyek pengawasan video, proyek penyambungan skala besar, ruang pameran, pusat kendali, dll.

Fitur:

***Mendukung 4 input HDMI, 2 HDMI2.0, 2 HDMI1.4, hingga 4K60HZ, kompatibilitas mundur;

***Mendukung hingga 16 keluaran, resolusi keluaran mendukung 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ (penyambungan), resolusi keluaran dapat dialihkan;

***Penyambungan tipe kartu dan mesin all-in-one matriks, satu kunci untuk mewujudkan peralihan bebas;

***Mode penyambungan mendukung penyambungan MxN khusus;

***Mendukung fungsi rotasi 180 derajat dari gambar unit tampilan apa pun, dan mendukung layar LCD atas untuk mundur;

***Fungsi pelindung tepi, mode penyambungan mendukung penyesuaian penyambungan horizontal dan vertikal;

***Mode matriks mendukung fungsi peralihan yang mulus;

***Mode matriks mendukung tampilan split 4 layar keluaran apa pun;

***Mendukung remote control, RS232, TCP-IP (disesuaikan), kontrol tombol sasis;

***Sasis 3U standar, dapat langsung dipasang di kabinet standar;

Spesifikasi:

1,Sinyal input dan output

Mendukung 4 input sinyal HDMI, sinyal input dapat dialihkan melalui tombol sasis dan remote control, resolusi tertinggi mendukung 4K @ 60HZ;

Mendukung hingga 16 output sinyal HDMI, dan resolusi output mendukung 1920x1080@60HZ, 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, yang dapat diaktifkan secara bebas.

2, Fungsi penyambungan matriks terintegrasi

Produk mengintegrasikan fungsi matriks dan splicing.Ini dapat digunakan sebagai pengontrol dinding video 16 saluran konvensional atau pengalih matriks 4-input dan multi-output.Pengguna dapat dengan bebas beralih ke mode yang diinginkan melalui remote control atau tombol sasis.

3, fungsi matriks

Fungsi matriks produk adalah matriks multi-output 4-input, dengan fungsi switching bebas dari matriks konvensional, yang dapat mewujudkan peralihan input dan output yang sewenang-wenang, dan juga memiliki fungsi pratinjau, yang dapat menampilkan 4 sinyal input pada a layar tampilan.Selain itu, matriks juga memiliki fungsi peralihan tanpa batas, tidak ada penundaan saat beralih, tidak ada layar hitam, operasi sederhana dan cepat.

4, fungsi penyambungan
Fungsi penyambungan produk mengadopsi metode desain modular.Modul output dapat ditambah atau dikurangi sesuai dengan kebutuhan pengguna.Satu mesin dapat mencapai maksimum 16 output penyambungan sinyal HDMI.Sesuai dengan kebutuhan pengguna, satu mesin dapat disesuaikan 2x2, 3x3, 1x2, 2x3, Berbagai mode penyambungan seperti 3x2, 2x4, 4x2, 2x5, 5x2, dll.

5,Kontrol jarak jauh inframerah

Remote control dapat digunakan untuk mengatur mode penyambungan atau pengalihan input dan output sewenang-wenang dalam mode matriks, yang sederhana dan nyaman.

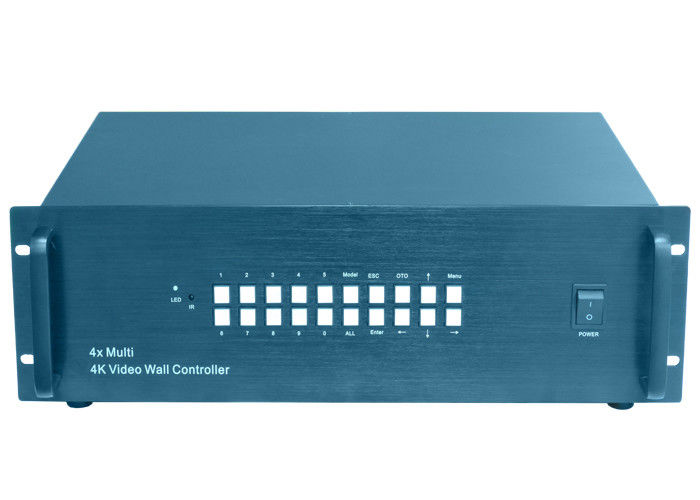

6,Kontrol tombol sasis

Melalui kontrol sasis, Anda dapat dengan cepat mengganti mode matriks atau mode penyambungan;Anda dapat mengatur mode penyambungan apa pun, atau mewujudkan peralihan input dan output dari mode matriks secara sewenang-wenang.

7,Kontrol komputer host

Menghubungkan perangkat lunak komputer host melalui port serial, Anda dapat mengatur mode penyambungan atau pengalihan input dan output sewenang-wenang dalam mode matriks dengan satu kunci.

8,Kontrol pusat

Mesin all-in-one productmatrix-splicing membuka kode kontrol yang umum digunakan.Pengguna dapat menulis kode kontrol ke sistem kontrol pusat sesuai dengan kebutuhan mereka, dan menggunakan kontrol pusat untuk kontrol terpusat;

Topologi produk
