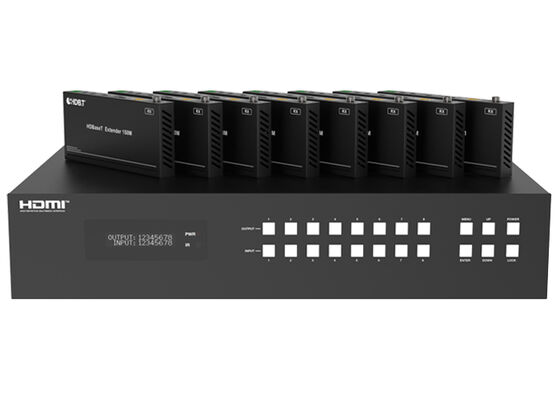

VINCAN 8x8 HDBaseT HDMI Matrix Switcher, 4K60 4:4:4 dengan PoC dan 8 Penerima
8x8 HDBaseT HDMI Matrix Switcher dengan 4K60 4:4:4
VINCAN 8x8 HDBaseT HDMI Matrix Switcher menggabungkan perutean sumber independen, distribusi video jarak jauh, dan ekstraksi audio dalam sistem pemasangan rak 2U. Hubungkan delapan sumber HDMI dan distribusikan ke delapan zona output yang dapat dipilih secara independen.
Setiap zona memiliki output HDMI lokal dan output HDBaseT yang terduplikasi, memungkinkan hingga 16 tampilan untuk dihubungkan. Delapan penerima HDBaseT disertakan untuk koneksi tampilan jarak jauh. Dirancang untuk instalasi AV profesional, pengalih matriks HDMI 4K60 ini mendukung resolusi video hingga 4K pada 60Hz dengan pengambilan sampel kroma 4:4:4, bersama dengan dukungan HDR, PoC 24V, dan beberapa opsi kontrol.
Perutean Matriks HDMI 8x8 yang Fleksibel
Pilih input HDMI apa pun untuk salah satu dari delapan zona output. Zona yang berbeda dapat menampilkan sumber yang berbeda, sementara beberapa zona dapat berbagi sumber yang sama. Setiap output HDMI lokal dan output HDBaseT yang berpasangan menampilkan sinyal yang dipilih yang sama secara bersamaan. Konfigurasi ini cocok untuk instalasi yang membutuhkan tampilan di dekatnya dan layar jarak jauh.
Video 4K60 4:4:4 dengan Dukungan HDR
Dengan kepatuhan HDMI 2.0b dan bandwidth 18Gbps, matriks mendukung 4K pada 60Hz dengan pengambilan sampel kroma 4:4:4 untuk gambar terperinci dan teks presentasi yang jelas. Format HDR yang didukung termasuk HDR10, HDR10+, Dolby Vision, dan HLG. Kompatibilitas HDCP 2.2 dan HDCP 1.x mendukung integrasi dengan sumber dan tampilan HDMI yang kompatibel.
Ekstensi HDBaseT hingga 120m pada 4K
Transmisikan video ke setiap penerima jarak jauh melalui satu kabel Cat5e, Cat6, atau Cat7. Jarak transmisi yang didukung hingga 120 meter pada 4K dan hingga 150 meter pada 1080p.
Pengalih matriks HDBaseT 8x8 ini menyediakan solusi distribusi terpusat untuk tampilan yang berlokasi di fasilitas pertemuan, ruang kelas, ruang ritel, dan instalasi perhotelan.
PoC 24V untuk Penerima Jarak Jauh
Semua delapan output HDBaseT mendukung Power over Cable 24V. Matriks dapat menyuplai daya ke penerima yang disertakan melalui kabel yang sama yang digunakan untuk transmisi sinyal, mengurangi kebutuhan akan adaptor daya terpisah di lokasi tampilan jarak jauh.
Downscaling Output HDMI Independen
Setiap output HDMI mendukung downscaling 4K-ke-1080p independen. Ini memungkinkan tampilan 1080p lokal digunakan bersama dengan tampilan 4K yang kompatibel yang terhubung melalui output HDBaseT yang berpasangan. Fitur ini membantu pemasang mengakomodasi tampilan resolusi campuran dalam sistem distribusi AV yang sama.
Ekstraksi Audio untuk Setiap Zona Output

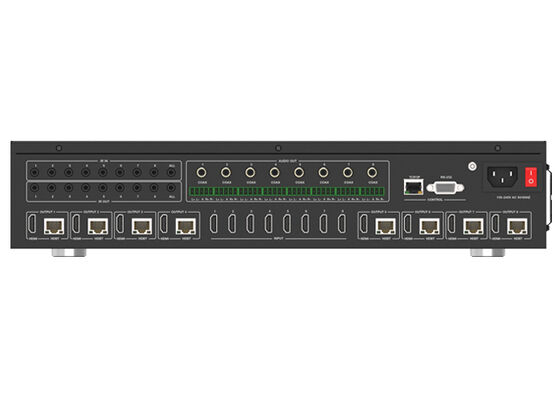

Matriks HDMI dengan ekstraksi audio menyediakan delapan output audio digital koaksial dan delapan output audio analog seimbang. Setiap grup output audio mengikuti zona output video yang sesuai.
Hubungkan audio yang diekstraksi ke amplifier eksternal atau peralatan pemrosesan audio. Output analog seimbang mendukung audio PCM dua saluran, sementara pass-through audio HDMI mendukung format multi-saluran termasuk LPCM, Dolby TrueHD, dan DTS-HD Master Audio. Setiap penerima HDBaseT yang disertakan juga memiliki output audio analog untuk koneksi audio di dekat tampilan jarak jauh.
GUI Web, RS-232, dan Kontrol IR
Operasikan matriks melalui tombol panel depan, remote IR yang disertakan, RS-232, LAN, atau GUI Web bawaan. Layar OLED panel depan menampilkan status peralihan dan informasi konfigurasi. Manajemen EDID tingkat lanjut membantu pemasang mengonfigurasi kompatibilitas sumber dan tampilan, sementara kontrol CEC dan fungsi matriks IR menawarkan opsi kontrol peralatan tambahan.
Spesifikasi Teknis
| Spesifikasi |
Detail |
| Input HDMI |
8 |
| Zona output yang dapat dipilih secara independen |
8 |
| Output HDMI lokal |
8 |
| Output HDBaseT |
8, terduplikasi dengan output HDMI yang sesuai |
| Tampilan maksimum yang terhubung |
16 di 8 zona output |
| Resolusi video maksimum |
4K pada 60Hz, 4:4:4 |
| Bandwidth video |
18Gbps |
| Versi HDMI |
HDMI 2.0b |
| Dukungan HDCP |
HDCP 2.2 dan HDCP 1.x |
| Format HDR |
HDR10, HDR10+, Dolby Vision, HLG |
| Jarak transmisi HDBaseT |
Hingga 120m pada 4K; hingga 150m pada 1080p |
| Kabel transmisi yang didukung |
Cat5e, Cat6, Cat7 |
| Power over Cable |
PoC 24V pada semua output HDBaseT |
| Downscaling output HDMI |
Downscaling 4K-ke-1080p independen |
| Output audio digital |
8 output koaksial |
| Output audio analog |
8 output analog seimbang |
| Manajemen EDID |
Didukung |
| Kontrol CEC |
Didukung |
| Metode kontrol |
Panel depan, remote IR, RS-232, LAN, GUI Web |
| Ukuran rak |
2U |
| Dimensi matriks |
440 × 374 × 88.6mm |
| Berat matriks |
6.54kg |
| Input daya |
AC 100-240V, 50/60Hz |
| Konsumsi daya maksimum |
125W |
| Suhu operasi |
0-40°C |
| Penerima HDBaseT yang disertakan |
8 |
Aplikasi
- Ruang rapat perusahaan dan fasilitas pelatihan
- Sistem AV kelas dan pendidikan
- Hotel, restoran, dan bar olahraga
- Tampilan ritel dan papan reklame digital
- Distribusi AV multi-ruangan
- Instalasi yang menggabungkan tampilan lokal dan jarak jauh
Pertanyaan yang Sering Diajukan
Bisakah semua 16 tampilan memilih sumber yang berbeda secara independen?
Matriks menyediakan delapan zona output yang dapat dipilih secara independen. Setiap zona memiliki satu output HDMI dan satu output HDBaseT yang terduplikasi, sehingga kedua tampilan di zona tersebut menampilkan sumber yang sama yang dipilih.
Apakah mendukung video 4K lebih dari 150 meter?
Manual yang disediakan menentukan hingga 120 meter untuk video 4K dan hingga 150 meter untuk video 1080p melalui kabel Cat5e, Cat6, atau Cat7.
Apakah penerima HDBaseT disertakan?
Ya. Paket standar yang tercantum dalam manual mencakup delapan penerima HDBaseT.
Apakah penerima memerlukan adaptor daya terpisah?
Saat diberi daya dari matriks melalui koneksi PoC 24V yang didukung, penerima tidak memerlukan adaptor daya lokal terpisah.
Bisakah matriks dikontrol melalui browser?
Ya. GUI Web bawaan menyediakan kontrol berbasis browser melalui jaringan lokal. Kontrol RS-232, LAN, panel depan, dan remote IR juga didukung.
Diskusikan Proyek Anda dengan VINCAN
Kirimkan daftar sumber Anda, resolusi tampilan, jarak kabel, dan persyaratan audio. Kami dapat membantu Anda menilai apakah pengalih matriks HDMI HDBaseT 8x8 ini sesuai dengan instalasi Anda.
