Detail produk:
|
| Sesuai HDCP: | HDCP 2.2 / 1.x | Bandwidth Video: | 594MHz / 18Gbps |
|---|---|---|---|
| Video Resolution: | 480i ~ 1080p 50/60Hz, 4Kx2K@24/30Hz, 4K2K@60Hz | Format Audio HDMI: | LPCM 7.1CH, Dolby TrueHD, dan DTS-HD Master Audio |
| Input: | 4×HDMI Tipe A [19-pin female] 1×Jendela Penerima IR 1×Micro USB | Keluaran: | 4×HDMI Tipe A [19-pin betina] |
| Perumahan: | Kandang Logam | Warna: | Hitam |
| Ukuran: | 220mm(W)×205mm(D)×19mm(H) | Berat: | 535g |
| Sumber Daya listrik: | Masukan: AC100~240V 50/60Hz Keluaran: DC 12V/2.5A(standar AS/UE, bersertifikat CE/FCC/UL) | Power Consumption: | 11.04W |
| Suhu Operasional: | 0°C ~ 40°C / 32°F ~ 104°F | Suhu penyimpanan: | -20°C ~ 60°C / -4°F ~ 140°F |
| Kelembaban relatif: | 20~90% RH (non-kondensasi) | ||
| Menyoroti: | Pengalih Video 4x4,Pengalih HDMI 18Gbps 4k,Pengalih Video 4x4 594MHz |
||

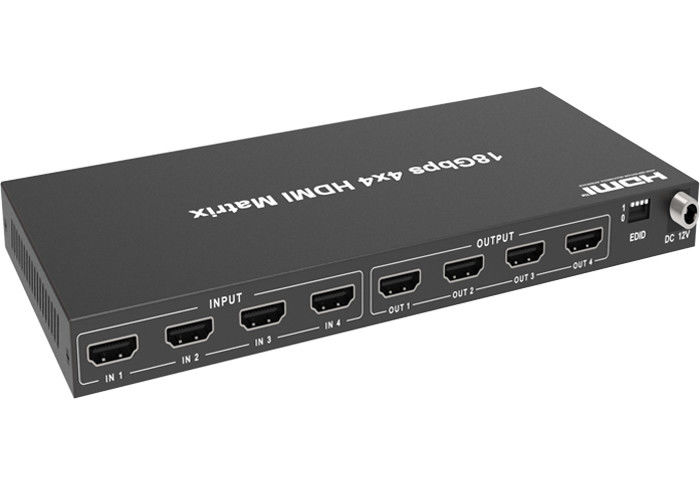

18Gbps 4k HDMI Video Pengalih Matriks 4x4
594MHz 18Gbps 4k HDMI HDCP 2.2 4x4 Video Switcher Metal Enclosure
1. Perkenalan
Matriks HDMI 4x4 mendukung transmisi sinyal video (hingga 4K2K@60Hz YCbCr 4:4:4) dengan audio digital multisaluran hingga empat
sumber definisi tinggi hingga empat output HDMI.Setiap output mendukung fungsionalitas downscaler.Itu dapat menampilkan layar yang sama atau berbeda pada empat tampilan (pengguna dapat memilih layar tampilan untuk sumber sinyal apa pun).Selain itu, produk memiliki mode distribusi dan mode peralihan.
2. Fitur
☆ Sesuai dengan HDCP 2.2
☆ Hingga 4K2K@60Hz dengan 24bit RGB/YCbCr 4:4:4
☆ HDR, HDR10, HDR10+, tembusan Dolby Vision
☆ Mendukung LPCM 7.1CH, Dolby TrueHD, dan DTS-HD Master Audio
☆ Mendukung 4K -> 1080P Downscaler
☆ Mendukung manajemen EDID tingkat lanjut
☆ Kontrol fleksibel melalui panel atau remote control IR
3. Isi Paket
① Matriks HDMI 1× 4×4
② Adaptor Daya 1× 12V/2,5A
③ 1× Matriks IR Remote Control
④ 1× Panduan Pengguna
⑤ 2× Pemasangan Telinga
4. Kontrol dan Fungsi Operasi
Panel depan
|
TIDAK. |
Nama |
Deskripsi fungsi |
|
1 |
layar OLED |
Menampilkan status peralihan matriks, port input / output, EDID, Baud rate, Alamat IP. |
|
2 |
LED daya |
LED akan menyala hijau saat produk tersambung ke catu daya, dan merah saat produk dalam keadaan siaga. |
|
3 |
Tombol masukan/keluaran |
Anda perlu menekan tombol keluaran (1~8) terlebih dahulu lalu tekan tombol masukan (1~8) untuk memilih yang sesuai sumber input untuk port output. |
|
4 |
MENU / MASUK / ATAS / BAWAH |
①Pemeriksaan EDID:Pada layar tampilan OLED awal, tekan Tombol "MENU" untuk masuk ke antarmuka keadaan peralihan Matriks, lalu tekan tombol “UP/DOWN” untuk memeriksa informasi EDID saat ini dari setiap port input HDMI. ②EDID pengaturan:Pada layar tampilan OLED awal, tekan Tombol “MENU” untuk masuk ke antarmuka pengaturan EDID, tekan Tombol “UP/DOWN” untuk memilih EDID yang diperlukan, dan tekan tombol “ENTER”.Prompt "copy to input :" akan muncul.Kemudian tekan tombol “UP/DOWN” untuk memilih port input yang perlu Anda atur, dan tekan tombol “ENTER” lagi untuk konfirmasi. ③Pengaturan kecepatan baud:Pada layar tampilan OLED awal, tekan tombol “MENU” untuk masuk ke antarmuka Baud rate, dan tekan tombol “UP/DOWN” untuk memilih Baud rate yang diperlukan, terakhir tekan tombol “ENTER” untuk mengonfirmasi pengaturan. ④Pemeriksaan Alamat IP:Pada layar tampilan OLED awal, tekan tombol “MENU” untuk masuk ke antarmuka IP, lalu tekan Tombol “UP/DOWN” untuk memeriksa alamat IP saat ini.Menekan tombol "MENU" lagi akan mengembalikan ke status tampilan OLED awal. |
|
5 |
Tombol power |
Tekan lama tombol POWER selama 3 detik untuk masuk ke mode siaga, lalu tekan sebentar untuk membangunkan perangkat. |
|
6 |
Jendela IR |
Jendela penerima IR, hanya menerima sinyal jarak jauh IR dari produk ini. |
|
7 |
tombol KUNCI |
Tekan sebentar tombol KUNCI untuk mengunci tombol panel depan (Kecuali tombol daya);Tekan lagi untuk membuka kunci. |
Panel belakang
|
TIDAK. |
Nama |
Deskripsi fungsi |
|
1 |
IR EKS |
Jika jendela unit penerima IR diblokir atau unit dipasang di area tertutup jauh dari jangkauan inframerah, kabel unit penerima IR dapat dimasukkan ke port "IR EXT" untuk menerima sinyal jarak jauh IR. |
|
2 |
L/R KELUAR(1-8) |
Port output audio analog, sambungkan ke amplifier atau speaker melalui kabel audio 3,5mm. |
|
3 |
COAX KELUAR (1-8) |
Port keluaran audio koaksial, sambungkan ke perangkat keluaran audio seperti penguat audio melalui kabel koaksial. |
|
4 |
port TCP/IP |
Port kontrol TCP/IP, sambungkan ke PC atau router dengan kabel RJ45. |
|
5 |
Port RS-232 |
Terhubung ke PC atau sistem kontrol dengan kabel D-Sub 9-pin untuk mengirimkan perintah RS-232. |
|
6 |
GND |
Hubungkan perumahan ke tanah. |
|
7 |
port INPUT (1-8) |
Port input HDMI , sambungkan ke perangkat sumber HDMI seperti DVD atau set-top box dengan kabel HDMI. |
|
8 |
Port OUTPUT (1-8) |
Port output HDMI, sambungkan ke perangkat tampilan HDMI seperti TV atau monitor dengan kabel HDMI. |
|
9 |
DC 12V |
Sambungkan ke adaptor daya 12V/5A. |
