Langkah 1, menghubungkan kabel input antara sumber dan satu port input dari matriks switcher.

Langkah 2, menghubungkan kabel output antara panel LED dan satu port output dari matriks switcher.

Langkah 3, membaca EDID panel LED dengan PC Tool dan men-download EDID ini ke port input dari matriks switcher.

Langkah 4, atur resolusi output dari port output ini sebagai AUTO, atau USER. Ketika diatur USER, perlu mengkonfigurasi pengguna menentukan resolusi pertama,dan membuat resolusi yang ditentukan pengguna untuk mencocokkan resolusi fisik panel LED sempurna

1.Tata letak panel

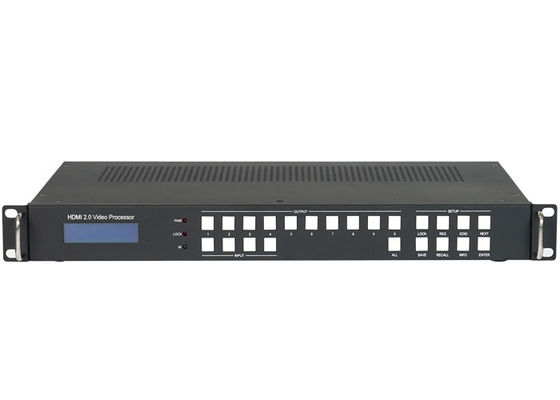

2.1 Pemandangan depan

• LCM display screen: menampilkan status routing dari setiap saluran dalam matriks.
• OUT SELECT:1, 2...9, 0, ALL
• SELECT: 1, 2, 3, 4

Tekan OUTPUT m +INPUT n +ENTER, beralih input n ke output m

• Tombol ALL: Tekan ALL + INPUT n + ENTER, beralih input n ke semua port output
• Kunci Kunci: Pegang tombol ini lebih dari 3 detik, semua tombol depan akan terkunci dan tidak akan bekerja.
• Tekan tombol RES + OUTPUT m + NEXT + ENTER dengan panduan tampilan layar LCM depan, untuk mengubah resolusi output dari OUTPUT m
• Tekan tombol EDID + INPUT n + NEXT + ENTER dengan panduan tampilan layar LCM depan, untuk mengubah mode EDID dari INPUT n
• Tekan tombol SAVE: Tekan SAVE+ OUTPUT m + ENTER, simpan routing saat ini dan tata letak layar ke adegan m
• Tombol RECALL: Tekan RECALL+ OUTPUT m + ENTER, load scene m untuk tampilan saat ini
• Tombol INFO: Terus tekan tombol INFO, panel LCD depan akan menampilkan layar IR ON / OFF, RS232 Baud Rate dan parameter IP dll.
• IR: penerima IR, dapat dinonaktifkan dengan perintah RS232
• Prosesor video wall 3x3 HDMI dengan 4 Input 9 Output

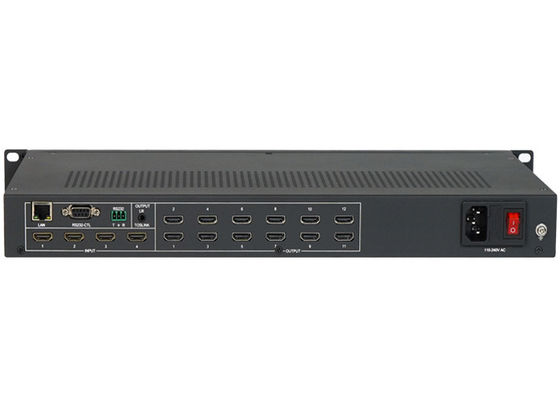

2.2 Tampilan belakang

• Pengendalian LAN ((TCP/IP atau Pengendalian Web)

Alamat IP: 192.168.0.247, Submask: 255.255.255.0, Gerbang 192.168.0.1, Baud Rate: 9600, NetPort: 23

Akun login web: admin,kata sandi: admin

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: Unit Utama -> PC, G: Ground, R: Unit Utama <- PC

• Input dan output

Prosesor video wall 3x3 hdmi dengan 4 Input 9 Output ;1 LR/Toslink ((Spdif-Optical) output audio

Catatan: Output audio dapat beralih antara IN1, IN2, IN3, IN4 melalui perintah RS232 atau PC Tool

3x4 2x4 3x3 Hdmi 4k Quad Video Wall Processor Dengan 4 Input 12 Output gambar sebagai berikut:
