Prosesor video wall 3x3 HDMI dengan 4 Input 9 Output

Pengantar

Prosesor video wall 3x3 hdmi dengan 4 Input 9 Output adalah prosesor sinyal video HDMI 2.0 berkinerja tinggi.

Hal ini dapat digunakan sebagai prosesor video wall splicing atau sebagai switcher matriks switching dengan 4 input dan 16 output.

Semua tampilan output mandiri atau tampilan video dinding dapat bekerja dalam mode multiview dengan maksimal 4 jendela.

1.Tata letak panel

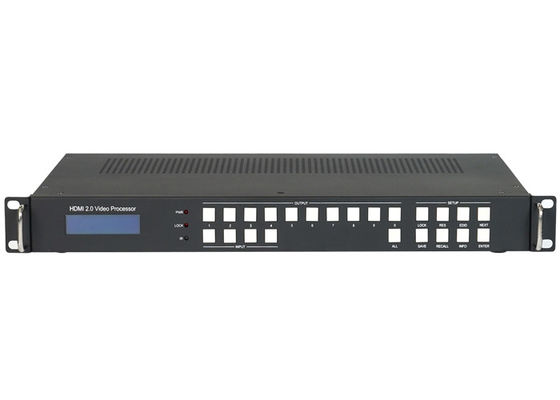

2.1 Pemandangan depan

• LCM display screen: menampilkan status routing dari setiap saluran dalam matriks.
• OUT SELECT:1, 2...9, 0, ALL
• SELECT: 1, 2, 3, 4

Tekan OUTPUT m +INPUT n +ENTER, beralih input n ke output m

• Tombol ALL: Tekan ALL + INPUT n + ENTER, beralih input n ke semua port output
• Kunci Kunci: Pegang tombol ini lebih dari 3 detik, semua tombol depan akan terkunci dan tidak akan bekerja.
• Tekan tombol RES + OUTPUT m + NEXT + ENTER dengan panduan tampilan layar LCM depan, untuk mengubah resolusi output dari OUTPUT m
• Tekan tombol EDID + INPUT n + NEXT + ENTER dengan panduan tampilan layar LCM depan, untuk mengubah mode EDID dari INPUT n
• Tekan tombol SAVE: Tekan SAVE+ OUTPUT m + ENTER, simpan routing saat ini dan tata letak layar ke adegan m
• Tombol RECALL: Tekan RECALL+ OUTPUT m + ENTER, load scene m untuk tampilan saat ini
• Tombol INFO: Terus tekan tombol INFO, panel LCD depan akan menampilkan layar IR ON / OFF, RS232 Baud Rate dan parameter IP dll.
• IR: penerima IR, dapat dinonaktifkan dengan perintah RS232
• Prosesor video wall 3x3 HDMI dengan 4 Input 9 Output

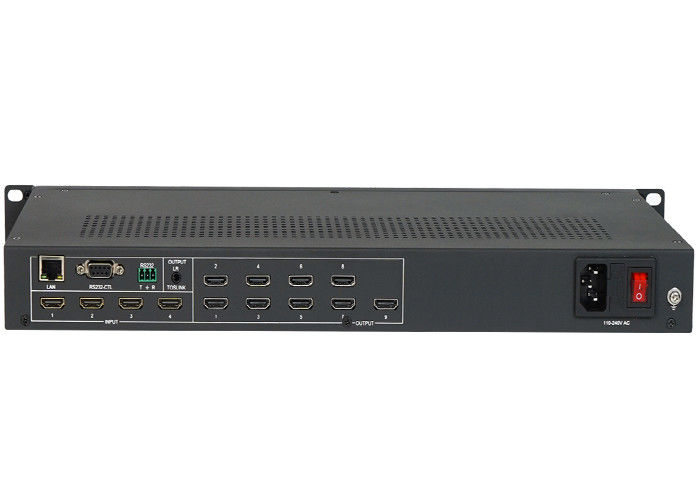

2.2 Tampilan belakang

• Pengendalian LAN ((TCP/IP atau Pengendalian Web)

Alamat IP: 192.168.0.247, Submask: 255.255.255.0, Gerbang 192.168.0.1, Baud Rate: 9600, NetPort: 23

Akun login web: admin,kata sandi: admin

• RS232-CTL

Baud Rate: 9600

• RS232-Phoenix:

Baud Rate: 9600

T: Unit Utama -> PC, G: Ground, R: Unit Utama <- PC

• Input dan output

Prosesor video wall 3x3 hdmi dengan 4 Input 9 Output ;1 LR/Toslink ((Spdif-Optical) output audio

Catatan: Output audio dapat beralih antara IN1, IN2, IN3, IN4 melalui perintah RS232 atau PC Tool

Prosesor video wall 3x3 HDMI dengan 4 Input 9 Output Gambarnya seperti di bawah ini:
