Detail produk:
|
| Menyoroti: | Video Switcher Dengan KVM Control,5x Input Video Switcher Dengan Multiview |
||
|---|---|---|---|
Pengantar
The 5x Inputs and 2x Outputs seamless multiview video switcher with USB-KVM control was developed for the purpose of multiple sources displayed on a single screen and supporting high input and output resolutions.
Switcher dapat menggabungkan hingga empat sinyal video ke dalam satu tampilan UHD atau HD.
Switcher mendukung 4x input USB-Type A yang terhubung ke PC dan 2x output USB yang terhubung ke Mouse dan Keyboard
Pengguna dapat dengan mudah mengelolanya melalui tombol depan, remote, perintah RS232 atau TCP / IP.
Port output cermin HDMI B dapat digunakan untuk penguat audio, pengambilan video (dengan HDMI ke USB dongle), atau tampilan jarak jauh (dengan kotak konversi HDBaseT)
Bidang Aplikasi:
Home Theatre; Video Conference; Pemantauan Keamanan; Presentasi dan Penyiaran; Sistem Pengajaran; Analisis Saham Keuangan; E-Sports Game; Tampilan Medis.
Mengaktifkan mode tampilan jendela yang tidak hanya satu jendela
Dukungan kontrol mouse/keyboard dengan platform Windows, Linux dan Mac
Mendukung LPCM, AC3, DD+, DTS, DTS-HD, hingga saluran audio 7.1

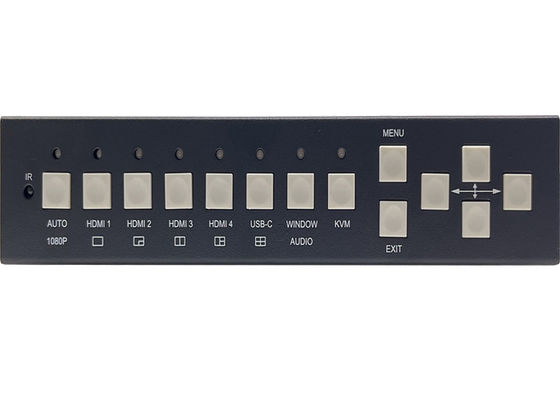

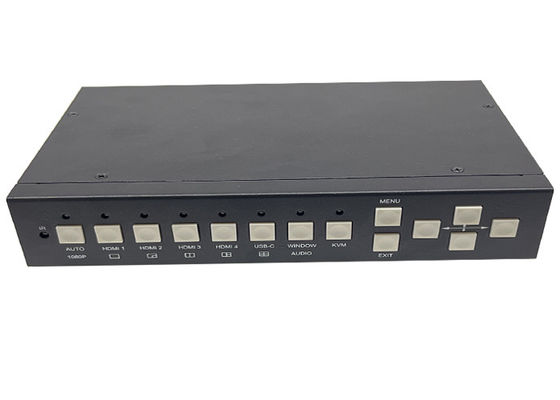

Bagian depan
| Nama | Deskripsi |
| AUTO |
TekanAUTOtombol untuk mengaktifkan atau menonaktifkan fungsi otomatis beralih ketika mode tampilan jendela tunggal Tekan panjang tombol ini selama 3 detik akan mengubah resolusi output ke 1080p60 |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 USB-C |
Tekan tombol ini untuk langsung memilih HDMI 1, 2, 3, 4 atau USB-C (hanya video) sebagai sumber input untuk WIN 1 tampilan Tekan panjang tombol ini selama 3 detik untuk memilih SINGLE, PIP, PBP, 3xWIN atau 4xWIN Multiview mode |
|
Jendela, AUDIO |
Terus tekan tombol ini akan ada batas yang ditampilkan pada jendela 1 atau 2..., kemudian tekan salah satu tombol input seperti HDMI 1,dan kemudian HDMI 1 akan ditampilkan pada jendela yang dipilih saat ini.
Catatan, ketika bekerja pada mode non-SINGLE, LED selalu menyala. |
| KVM |
Lanjutkan Tekan tombol ini, layar akan menampilkan satu border pada jendela 1, 2, 3 atau 4, maka pengguna dapat memilih satu jendela tampilan sebagai sumber KVM. Misalnya jika memilih WIN 2 sebagai sumber KVM, maka belakang USB-Keyboard / Mouse akan beralih ke perangkat USB-Host yang ditampilkan pada WIN 2. |
|
Menu,Keluar,
|
Tombol Navigasi Menu OSD |

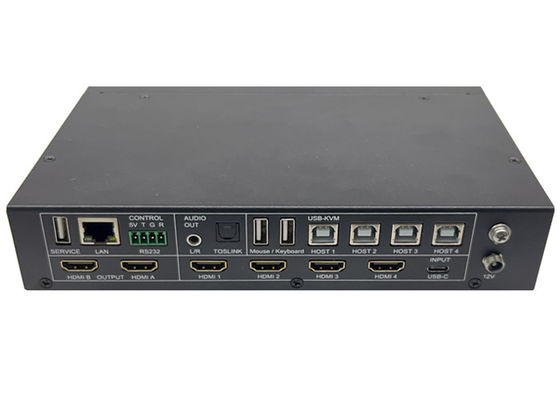

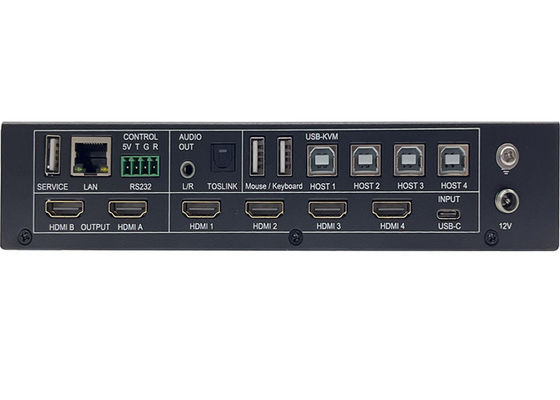

Bagian belakang
| Nama | Deskripsi |
| HDMI A, Bkeluar |
Output skala HDMI hingga 3840x2160@60 HDMI Aadalah output utama |
| Inputs | HDMI 1, HDMI 2, HDMI 3, HDMI 4, USB-C (hanya video) |
| Layanan USB | Digunakan untuk pembaruan firmware |
| LAN |
Kontrol TCP/IP. Parameter default sebagai berikut Alamat IP: 192.168.0.247; Sub Mask: 255.255.255.0 192.168.0.1; NETPORT: 2000 Semua parameter dapat diubah dengan perintah RS232 |
| RS232kontrol |
4 cara konektor Phoenix pria Tingkat baud default 9600, 8 bit data, 1 stop bit, tidak ada paritas Baud rate dapat diubah melalui menu OSD 5Vberarti output 5V;
Gberarti tanah |
| Keluar Audio | 3.5mm L+R output dan Toslink-optical digital output |
| KVM |
Konektor USB yang terhubung ke PC atau Mouse/Keyboard 4x port USB Tipe B yang terhubung ke PC 2x port USB Tipe A untuk dicolok ke mouse atau keyboard Hubungan ikatan antara input video dan perangkat USB Host sebagai berikut HDMI 1<> Host 1, HDMI 2<> Host 2, HDMI 3<> Host 3, HDMI 4<> Host 4, USB-C <> Host 4 HDMI 4 dan USB-C tidak dapat digunakan sebagai sumber KVM sementara |
| 12V | Adaptor daya 12V untuk dicolok |
| Nomor | Deskripsi |
| 1 | Kembali/Keluar |
| 2 | Pemilihan input video |
|
3 |
Navigasi menu OSD Menu (masuk), atas, bawah, Kiri, kanan |
| 4 | Pilihan mode multiview |
| 5 | Pilihan input audio |
| 6 |
Pilihan USB-KVM. Sama dengan fungsi tombol KVM depan |
Pengguna dapat memilih mode EDID berikut dengan perintah RS232 atau navigasi menu OSD
| Nomor | Modus EDID | Nomor | Modus EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | PENGGUNA |
Output HDMI mendukung 3 opsi HDCP: FORCE-1.4, FORCE-2.2, FORCE-OFF
Pengguna dapat memilihnya dengan perintah RS232
Switcher mendukung beberapa input video resolusi hingga 3840x2160@60, dan mendukung beberapa format audio seperti LPCM, AC3, DD+, DTS, DTS-HD, hingga 7.1 saluran melalui fungsi melalui kabel HDMI
Pengguna dapat mengontrol volume audio ketika input audio adalah format LPCM
Harap dicatat, port input USB-C hanya dapat menerima audio LPCM 2.0
Pemutar mendukung resolusi output video berikut oleh mesin skala yang kuat
| Nomor | Resolusi output | Nomor | Resolusi output |
| 1 | 4096x2160p 60Hz | 8 | 1920x1080p 60Hz |
| 2 | 4096x2160p 50Hz | 9 | 1920x1080p 50Hz |
| 3 | 3840x2160p 60Hz | 10 | 1360x768p 60Hz |
| 4 | 3840x2160p 50Hz | 11 | 1280x800p 60Hz |
| 5 | 3840x2160p 30Hz | 12 | 1280x720p 60Hz |
| 6 | 3840x2160p 25Hz | 13 | 1280x720p 50Hz |
| 7 | 1920x1200p60Hz RB | 14 | 1024x768 60Hz |
Switcher mendukung 5 kategori mode tampilan multiview
Single, PIP, PBP, 3xWIN, 4xWIN
Pengguna dapat memilih operasi yang berbeda untuk mode Multiview yang berbeda sebagai berikut:
SINGLE: Pilihan input
PIP: Pilihan input, pilihan rasio tampilan, ukuran sub jendela dan pilihan posisi
PBP, 3xWIN, 4xWIN: Pilihan input, Pilihan rasio jendela, Aspek tampilan
Distribusi jendela multiview sebagai berikut
Pengguna dapat melakukan lebih banyak tata letak melalui perintah RS232 atau navigasi menu OSD
