Detail produk:
|
| Menyoroti: | Seamless Video Switcher dengan Multiview,4x Input Multiview Switcher,Multiview Control Video Switcher |
||
|---|---|---|---|
Pengantar
4x Input dan 1x Output multiview video seamless switcher dikembangkan untuk tujuan beberapa sumber ditampilkan pada satu layar dan mendukung resolusi input dan output yang tinggi.
Pengguna dapat dengan mudah mengelolanya melalui tombol depan, remote, USB atau perintah RS232.
Bidang Aplikasi:
Home Theatre; Video Conference; Pemantauan Keamanan; Presentasi dan Penyiaran; Sistem Pengajaran; Analisis Saham Keuangan; E-Sports Game; Tampilan Medis.
Mengaktifkan mode tampilan jendela yang tidak hanya satu jendela
Mendukung LPCM, AC3, DD+, DTS, DTS-HD, hingga saluran audio 7.1

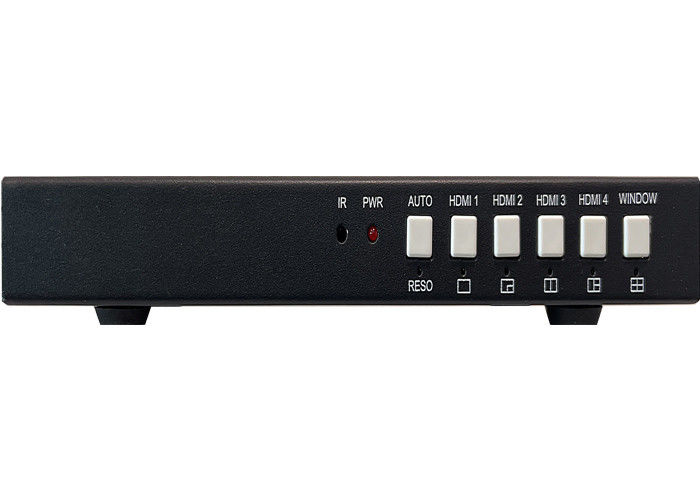

Bagian depan
| Nama | Deskripsi |
|
AUTO, RESO |
TekanAUTOtombol untuk mengaktifkan atau menonaktifkan fungsi otomatis beralih ketika bekerja pada mode tampilan jendela tunggal Tekan panjang tombol ini selama 3 detik untuk mengubah resolusi output (Ketika LED di panel depan akan mati dan menyala sekali, itu berarti bahwa resolusi dihidupkan sekali) |
|
HDMI 1, HDMI 2 HDMI 3, HDMI 4 |
Tekan tombol ini untuk langsung pilih HDMI 1, 2, 3, 4 untuk ditampilkan. Tekan panjang 4 tombol ini selama 3 detik untuk membuat switcher langsung bekerja pada Single, PIP, PBP atau 3xWIN mode multiview |
| Jendela |
Tekan tombol ini, maka layar akan menampilkan satu border kuning pada jendela 1. Terus tekan tombol ini border akan ditampilkan pada jendela 2 atau 3... kemudian tekan satu tombol input seperti HDMI 1,dan kemudian HDMI 1 akan ditampilkan pada jendela yang dipilih saat ini Tekan panjang tombol ini selama 3 detik untuk langsung memilih 4xWIN mode multiview |

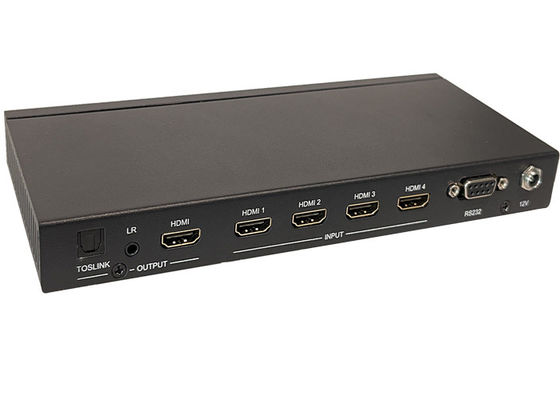

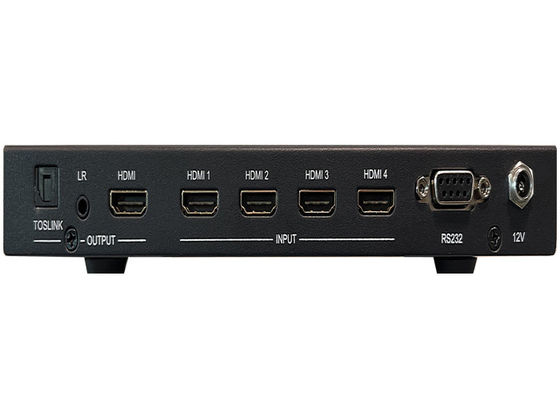

Bagian belakang
| Nama | Deskripsi |
| HDMIkeluar | Output skala HDMI hingga 3840x2160@60 |
| Keluar Audio |
3.5mm L+R output, 20Hz ~ 20kHz, maksimum 1,5Vrms; Toslink-output optik |
| Inputs | HDMI 1, HDMI 2, HDMI 3, HDMI 4 |
| RS232kontrol |
Tingkat baud default 9600, 8 bit data, 1 stop bit, tidak ada paritas PIN 2 TX (Matriks → PC) PIN 3 RX (Matriks)←PC)
|
| 12V | Adaptor daya 12V untuk dicolok |
Sisi
Ada satu port USB-Adan satu port USB-Bdi sisi switch. port USB-A untuk upgrade firmware, port USB-B dapat digunakan untuk mengendalikan PC (seperti kontrol RS232-DB9)
| Nomor | Deskripsi |
| 1 | Kembali/Keluar |
| 2 | Pemilihan input video |
|
3 |
Navigasi menu OSD Menu (masuk), atas, bawah, Kiri, kanan |
| 4 | Pilihan mode multiview |
| 5 | Pilihan input audio |
| 6 | Dijamin |
Pengguna dapat memilih mode EDID berikut dengan perintah RS232 atau navigasi menu OSD
| Nomor | Modus EDID | Nomor | Modus EDID |
| 1 | 4K60-2.0CH | 10 | 1600x1200 |
| 2 | 4K60-5.1CH | 11 | 1440x900 |
| 3 | 4K30-2.0CH | 12 | 1360x768 |
| 4 | 4K30-5.1CH | 13 | 1280x1024 |
| 5 | 1080P-2.0CH | 14 | 1024x768 |
| 6 | 1080P-5.1CH | 15 | AUTO |
| 7 | 720P | 16 | 4K60-7.1CH |
| 8 | 1920x1200 | 17 | 4K30-7.1CH |
| 9 | 1680x1050 | 18 | 1080P-7.1CH |
| 19 | PENGGUNA |
Output HDMI mendukung 3 opsi HDCP: FORCE-1.4, FORCE-2.2, FORCE-OFF
Pengguna dapat memilihnya dengan perintah RS232
