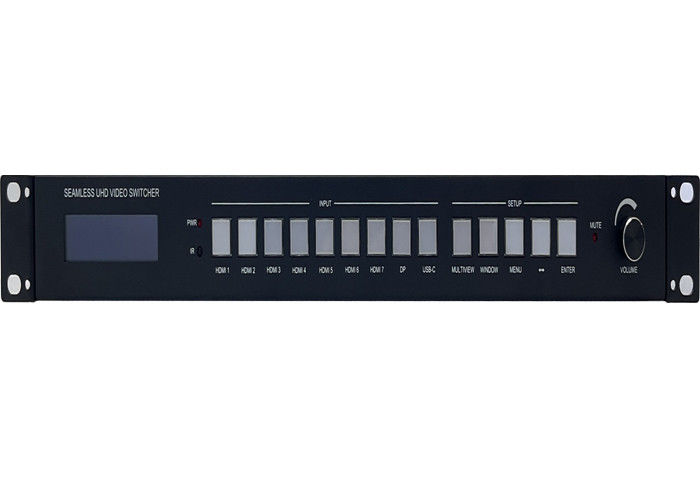

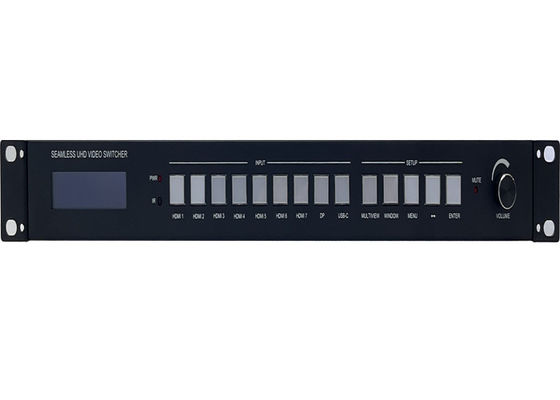

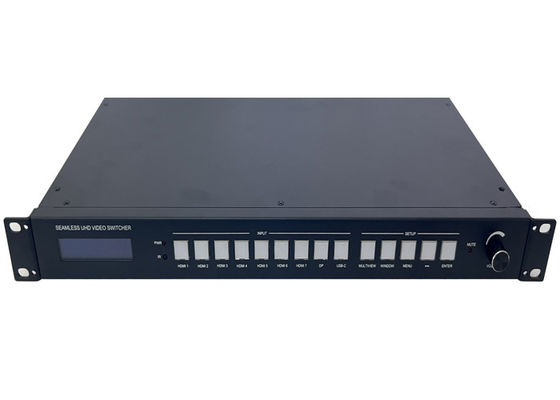

HDMI 1, 2...7,
DP, USB-C

Total 9 input yang akan dipilih
Tekan salah satu tombol ini untuk mengarahkan sumber input pilih untuk tampilan jendela tunggal
Ketika tampilan pada mode PIP,PBP,3xWIN,4xWIN, salah satu LED bagian dalam untuk 9 tombol input masih akan menyala, itu mewakili sumber input dari jendela 1

Tekan tombol ini untuk memilih mode tampilan PIP, PBP, 3xWIN, 4xWIN. Ketika switcher bekerja pada mode tunggal, tekan tombol Multiview untuk memilih mode Multiview terakhir (PIP, PBP, 3xWIN atau 4xWIN).
LED bagian dalam pada tombol Multiview akan menyala saat bekerja pada mode PIP, PBP, 3xWIN atau 4xWIN dan akan mati saat bekerja pada mode jendela tunggal

Menu, ️,
Masuk

Tiga tombol untuk mengatur sistem dengan panel depan OSD navigasi:

• Mikrofon 1 ON atau OFF
• Mikrofon 1 volume, mengendalikannya dengan tombol audio
• Mikrofon 2 ON atau OFF
• Mikropon 2 volume, mengendalikannya dengan tombol audio
• Audio utama ON atau OFF
• Pemilihan audio utama
• Output 4K AUTO ON atau OFF
• Pola pengujian ON atau OFF
• Pemilihan resolusi output
• Pemilihan EDID
• Auto ON atau OFF
• Mode jangkauan panjang ON atau OFF
• Tingkat baud RS232
• Informasi alamat IP
• Informasi versi firmware

Rotasi kiri atau kanan untuk mengontrol volume audio keseluruhan (audio utama dan dua mikrofon audio)
Tekan langsung untuk membungkam atau membatalkan output audio keseluruhan

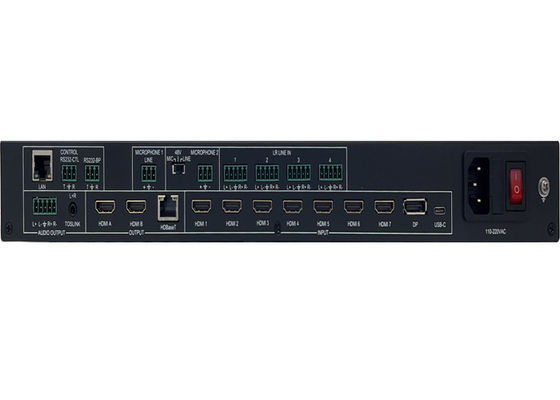

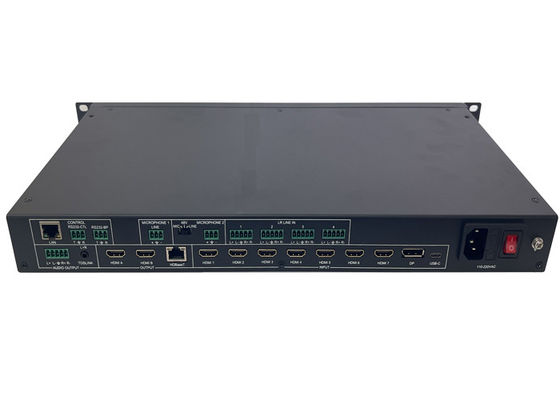

output L+R yang seimbang,
3.5mm L + R output dan Toslink-optical output kompatibel

Kontrol TCP/IP. Parameter default sebagai berikut
Alamat IP: 192.168.0.247; Sub Mask: 255.255.255.0
192.168.0.1; NETPORT: 2000
Semua parameter dapat diubah dengan perintah RS232

Tingkat baud default 9600, 8 bit data, 1 stop bit, tidak ada paritas
T, Switcher → PC
R, Switcher←PC
G, Tanah
Opsi tingkat baud sebagai berikut, dapat dipilih oleh panel depan
9600,19200,38400,57600,115200
