Detail produk:
|
| Bandwidth video: | 297MHz[10.2Gbps] | Mendukung Resolusi Video: | 1080p24/30/50/60,4Kx2K@30 |
|---|---|---|---|
| Port masukan: | 4×HDMI, 5×IR Penerima, 1×RS-232, 1xRJ-45(Kontrol),4x RS232 | Port keluaran: | 4×CAT5e/6/7, 4×IR Blaster, 4×HDMI |
| Sumber Daya listrik: | 12 V/5 A DC (standar AS/UE, bersertifikat CE/FCC/UL) | Ukuran: | 440 mm (L)×200 mm (D)×45 mm (T) |
| Menyoroti: | 297MHz HDBaseT Matrix Switcher,4X4 HDBaseT Matrix Switcher,CE HDMI Matrix Switcher |
||
1. Perkenalan:
Matriks HDMI HD BaseT 4x4 dengan output CAT5e/6/7 dan HDMI secara bersamaan menghubungkan empat sumber HDMI ke delapan layar.
Matriks ini memiliki empat output HDMI dan setiap output HDMI dicerminkan untuk memberikan output CAT-Cable yang berjalan secara bersamaan.
Mendukung transmisi video (resolusi hingga 1080p Full HD dan 4Kx2K@30Hz) dan mendukung format audio digital resolusi tinggi
seperti LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus dan DTS-HD Master Audio.Hubungkan Penerima HD BaseT ke masing-masing output CAT-Cable untuk memperpanjang sinyal HDMI hingga 328ft/100m (Versi 100m) atau 230ft/70m (versi 70m) untuk konektivitas multi-ruangan.
Ia bekerja dengan pemutar Blu-Ray, Set-Top box, PC Home Theater, dan konsol game yang terhubung ke layar HDMI.
Sumber apa pun dapat diakses setiap saat oleh tampilan apa pun dengan memilihnya melalui Remote Control IR yang disediakan, RS-232, TCP/IP
atau dengan menggunakan tombol pilihan di panel depan.Perangkat ini mendukung Audio Definisi Tinggi, dan kompatibilitas sinyal 3D.
2.Fitur:
• Sesuai dengan HDMI1.4, HDCP 1.4 dan DVI1.0；
• Mendukung pass-through HDMI 3D；
• Mendukung resolusi dari VGA~WUXGA dan resolusi HD dari 480i~1080p~4Kx2K@30 tergantung pada pengaturan EDID；
• Mendukung jarak transmisi hingga 328ft/100m (Versi 100m) atau 230ft/70m (versi 70m) melalui kabel CAT5e/6/7；
• Mendukung fungsi POE；
• Mendukung output HDMI dan CAT secara bersamaan；
• Mendukung sistem matriks IR (30-60Khz) pita lebar, saluran transportasi IR dapat maju atau mundur；
• Mendukung RS-232, remote control, kontrol di panel dan Kontrol TCP/IP；
• Mendukung manajemen EDID yang cerdas；
• Mendukung transmisi LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus dan DTS-HD Master Audio；

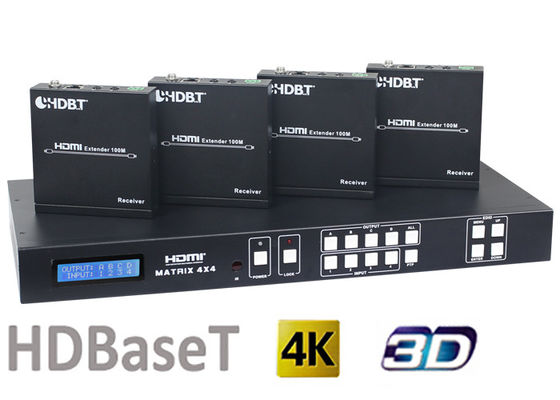

•HDMI1.4 4X4 HDBaseT matrix switcher dengan 4 buah receiver HDMI HDBaseT 70 meter dan 100 meter
3. Isi Paket:
4.Spesifikasi dariPengalih matriks HDMI1.4 4X4 HDBaseT:
Bandwidth Video:297MHz[10.2Gbps]
Mendukung Resolusi Video:480i,576i,480p,576p,720p,1080i,
1080p24/30/50/60.4Kx2K@30;

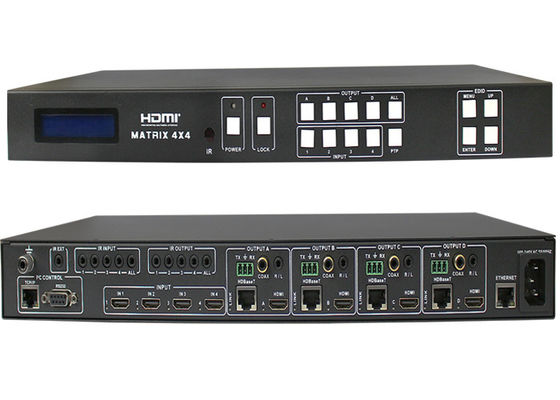

Port masukan:4×HDMI, Penerima 5×IR, 1×RS-232,
1xRJ-45 (Kontrol), 4x RS232
Port Keluaran:4×CAT5e/6/7, 4×IR Blaster, 4×HDMI
konektor HDMI:Tipe A 19 pin betina
Konektor RJ-45:KAMI/SS 8P8C
Konektor 3.5mm (TX dan RX) Penerima IR/IR Blaster
Perlindungan ESD Model Tubuh Manusia:
± 8kV (Pembuangan celah udara)
± 4kV (Kontak debit)
Sumber Daya listrik :12 V/5 A DC (standar AS/UE,
CE/FCC/UL bersertifikat)
Ukuran:440 mm (L)×200 mm (D)×45 mm (T)
Bobot :1820 g
Bahan Sasis:Logam
Warna Layar Sutra:Hitam
Suhu Operasional:0 C~40 C/32 F~104 F
Suhu Penyimpanan:20 C~60 C/−4 F~140 F
Kelembaban relatif:20~90 % RH (tanpa kondensasi)
Konsumsi daya :30 W (maks) / 0,5w (Siaga)
5. Diagram koneksi untukPengalih matriks HDMI1.4 4X4 HDBaseT:
