Detail produk:
|
| Kepatuhan HDMI: | HDMI 1.4b | Kepatuhan HDCP: | HDCP 1.4 |
|---|---|---|---|
| Bandwidth video: | 10.2Gbps | Format Audio Analog: | LPCM2.0 44.1KHz 48KHz |
| Port masukan: | 4x HDMI Tipe A [19-pin female] 1x SEVICER [Micro USB, Update port] | Port keluaran: | 1x HDMI Tipe A [19-pin female] 1x VGA [VGA-D] 1x Audio [3.5mm Stereo Mini-jack] |
| Menyoroti: | 4 Input HDMI 4K Quad Multiviewer,FCC 4K Quad Multiviewer,1XVGA Output HDMI Multiviewer |
||

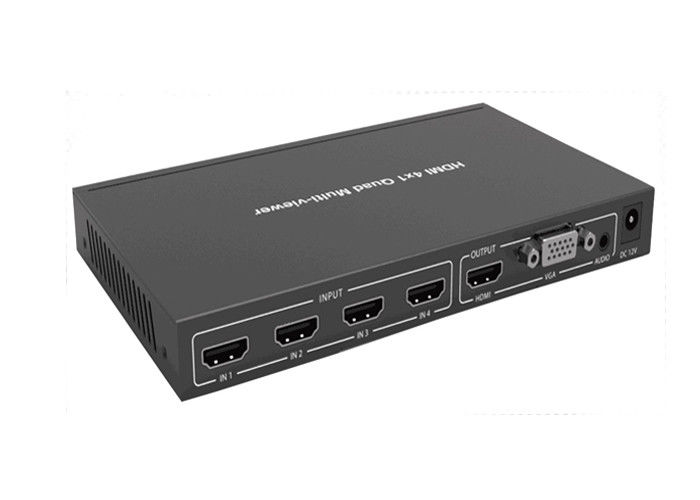

4 masukan hdmi quad 4K multiviewer dengan 1 x keluaran HDMI dan 1 x keluaran VGA
1. Perkenalan:
Tipe Antarmuka: HDMI;
Jumlah: 1 Set;
Warna Pemisah: Abu-abu;
Dimensi: kira-kira.189*90*25mm / 6.7x3.2x0.9in;
2. Paket Termasuk:
1x4 masukan HDMI quad 4K multiviewer dengan 1 x keluaran HDMI dan 1 x keluaran VGA;
1 x Pengendali Jarak Jauh;
1 x Adaptor Daya DC;
1 x Panduan Pengguna;
3. spesifikasi
| Teknis | |
| Kepatuhan HDMI | HDMI 1.4b |
| Kepatuhan HDCP | HDCP 1.4 |
| Bandwidth Video | 10.2Gbps |
| Resolusi Video | 3840x2160@30Hz,1920x1080@50/60Hz,1280x720@50/60Hz,1920x1200@60Hz,1024x768@60Hz |
| Kedalaman Warna | 8-bit |
| Ruang Warna | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| Format Audio Analog | LPCM2.0 44.1KHz 48KHz |
| Perlindungan ESD |
Model tubuh manusia: ±8kV (Pembuangan celah udara), ±4kV (Pembuangan kontak) |
| Koneksi | |
| Port masukan |
4x HDMI Tipe A [wanita 19-pin] 1x SEVICER [Micro USB, Perbarui port] |
| Port keluaran |
1x HDMI Tipe A [wanita 19-pin] 1x VGA [VGA-D] 1x Audio [jack Mini Stereo 3,5mm] |
| Mekanis | |
| Perumahan | Kandang Logam |
| Warna | Hitam |
| Ukuran | 185mm (L)×128mm (D)×20mm (T) |
| Bobot | 595g |
| Sumber Daya listrik |
Masukan: AC100~240V 50/60Hz, Keluaran: DC12V/1A (Standar AS/UE, bersertifikat CE/FCC/UL) |
| Konsumsi daya | 7.68W (maks) |
|
Pengoperasian Suhu |
0 °C ~ 40 °C / 32 °F ~ 104 °F |
| Suhu Penyimpanan | -20°C ~ 60 °C / -4°F ~ 140 °F |
| Kelembaban relatif | 20~90% RH (tanpa kondensasi) |
| Nama Produk | 4 masukan hdmi quad 4K multiviewer dengan 1 x keluaran HDMI dan 1 x keluaran VGA |
4. Mode Tampilan
Quad multi-viewer memiliki 5 mode tampilan.Silakan lihat deskripsi detail di bawah ini.

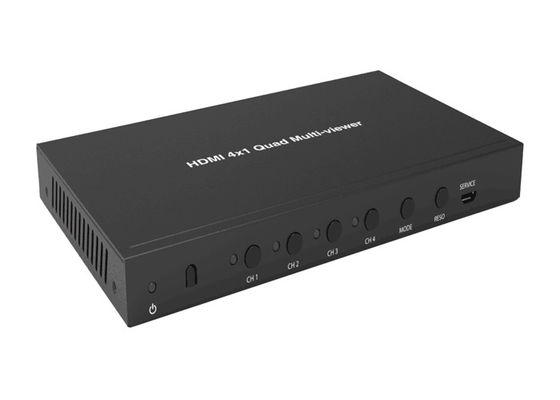

MODE 1:Quad multi-viewer akan menampilkan empat input HDMI secara terpisah.Tekan tombol CH1/CH2/CH3/CH4 pada panel atau menggunakan remote control IR tombol Sumber 1/2/3/4 untuk memilih sumber input, lampu pada panel yang sesuai akan menyala.
MODE 2:Quad multi-viewer membagi empat input HD dengan ukuran dan tampilan yang sama di layar.Empat lampu pada panel menyala.Di jendela CH1, Anda dapat menekan tombol CH1 pada panel atau menggunakan remote control IR tombol Sumber 1 untuk memilih empat sumber input secara siklis.Di jendela CH2, Anda dapat menekan tombol CH2 di panel atau menggunakan remote control IR tombol Sumber 2 untuk memilih empat sumber input...dst.
Sisanya dapat dilakukan dengan cara yang sama.
MODUS 3:Quad multi-viewer membagi empat input HD dan tampilan di layar.Empat lampu pada panel menyala.Metode operasinya sama dengan MODE 2.
MODE 4:Quad multi-viewer membagi dua input HD dengan ukuran dan tampilan yang sama di layar.Lampu CH1/CH2 pada panel menyala.Di jendela CH1, Anda dapat menekan tombol CH1 pada panel atau menggunakan remote control IR tombol Sumber 1 untuk memilih empat sumber input secara siklis.Pada jendela CH2, Anda dapat menekan tombol CH2 pada panel atau menggunakan remote control IR tombol Sumber 2 untuk memilih empat sumber input secara siklis.
MODUS 5:Quad multi-viewer membagi empat input HD dan tampilan di layar.Empat lampu pada panel menyala.Metode operasinya sama dengan MODE 2.
7.Pengendali Jarak Jauh
: Tekan tombol ini untuk mengatur mode siaga, tekan tombol ini lagi untuk menghidupkan unit.
: Tekan tombol ini untuk membuka atau menutup bingkai jendela tampilan.
RES.: Tekan tombol ini untuk memilih resolusi keluaran siklus.
Mode:
: Tekan tombol ini untuk
memilih mode tampilan keluaran.
Sumber:
1/2/3/4: Tekan tombol ini untuk memilih sumber input.
:Tekan tombol ini untuk memilih sumber input siklus (Tombol ini hanya dapat digunakan pada MODE 1).
suara:
:Tekan tombol ini untuk memilih sumber input siklus (Tombol ini hanya dapat digunakan pada MODE 1).
suara:
: Tombol bisu.
:Tekan tombol ini untuk memilih output audio siklus.
4 masukan hdmi quad 4K multiviewer dengan 1 x keluaran HDMI dan 1 x keluaran VGA
