HDMI 2x1 MultiViewer Dengan PIP

1.pengantar

Produk ini adalah kinerja tinggi 2 oleh 1 Multi-Viewer.Mendukung dua tampilan sumber input definisi tinggi pada satu layar.

Sebagai Multi-Viewer, dapat ditampilkan di satu layar dalam 4 mode.

2.Fitur

1. Sesuai dengan HDMI 1.3a, HDCP 1.2；

2. Mendukung multiplexed HDMI 2-input dan 1-output dan 4 mode tampilan；

3. Mendukung resolusi High Definition hingga 1080p；

4. Mendukung fungsi scaler up, scaler down；

5. Mendukung resolusi multi output；

6. Mendukung format audio digital LPCM/AC3/DTS

3.Kemasan

• HDMI 2x1 Multi-Penampil -------------------------------------------------- ---------------- 1 PCS
• Adaptor Daya DC 5V1A ---------------------------------------------- ------------------- 1 BUAH
• Operasi manual ------------------------------------------------ ------------------------- 1 BUAH

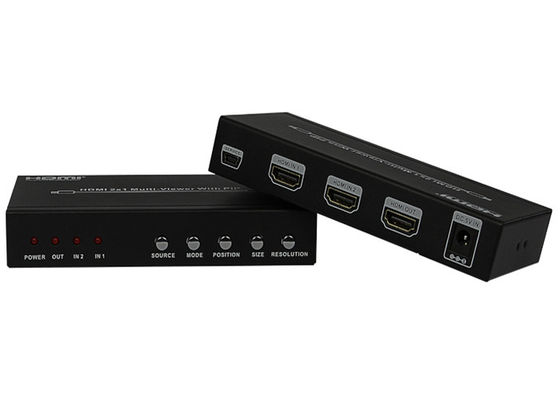

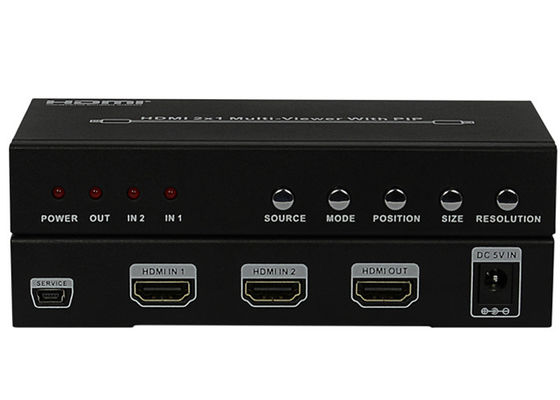

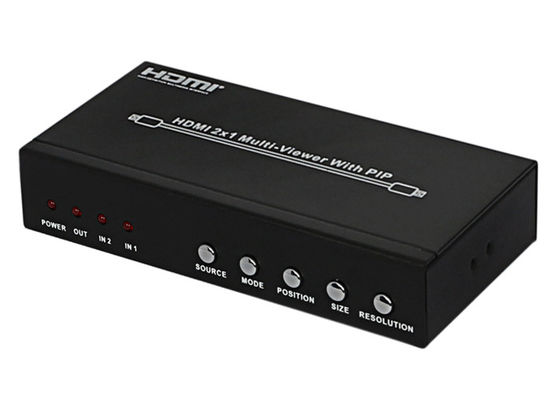

4. Gambar produk untuk HDMI 2x1 Multi-Viewer Dengan PIP:

5. Spesifikasi

1.Video Bandwidth 225MHz[6,75Gbps]

2.Port Input 2 × HDMI (tipe Wanita)

3.Port Output 1 × HDMI (tipe Wanita),

4.Keluaran audio PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

5. Resolusi Masukan 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, 1080i50/60Hz,

1080p24/30/50/60Hz,800x600@60, 1024x768@60,1280x720@60,1920x1080@60;

Resolusi Keluaran 1080p,1080i,720p,1024x768,1360x768

6.ESD Protection Model Tubuh Manusia: ±8 kV (debit celah udara) ±4 kV (debit kontak)

7. Catu Daya 5V/1A DC (standar AS/UE, bersertifikat CE/FCC/UL)

8. Dimensi 70 mm (L)×140mm (D)×25 mm (T)

9. Berat 300 g

10. Bahan Sasis Logam

11. Silkscreen Warna Hitam

12. Suhu Pengoperasian 0 °C~40 °C/ 32 °F~104 °F

13. Suhu Penyimpanan 20 °C ~ 60 °C/−4 °F ~140 °F

14. Kelembaban Relatif 20~90 % RH (non-kondensasi)

15. Konsumsi Daya (Maks) 10W

6.Kontrol operasi dan Fungsi

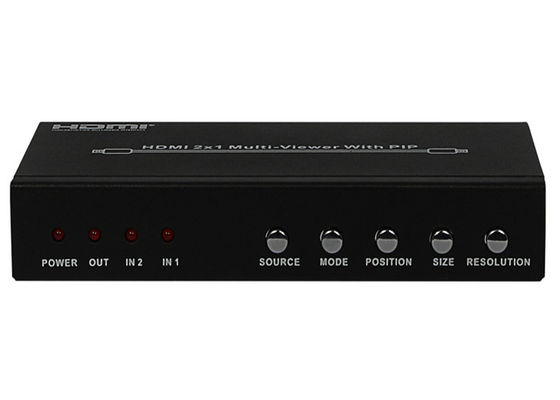

Panel depan

• LED DAYA: LED merah ini menyala ketika perangkat terhubung dengan catu daya.
• LED KELUARAN: LED merah ini menyala saat TV mencolokkan output HDMI yang sesuai

Pelabuhan.

• DI DALAM2 LED: LED merah ini menyala saat HDMI IN2 dipilih sebagai gambar utama.
• Sayan1 LED: LED merah ini menyala saat HDMI IN1 dipilih sebagai gambar utama.
• SUMBER: Tekan tombol untuk memilih sumber input sebagai gambar utama, dan LED akan menunjukkan sumber input yang sesuai.
• MODE: Tekan tombol untuk memilih mode tampilan. kan Lihat deskripsi 1.
• POSISI: Tekan tombol untuk memilih posisi sub gambar saat dalam mode PIP.
• UKURAN: Tekan tombol untuk memilih ukuran sub gambar saat dalam mode PIP.
• RESOLUSI: Tekan tombol untuk memilih resolusi keluaran.

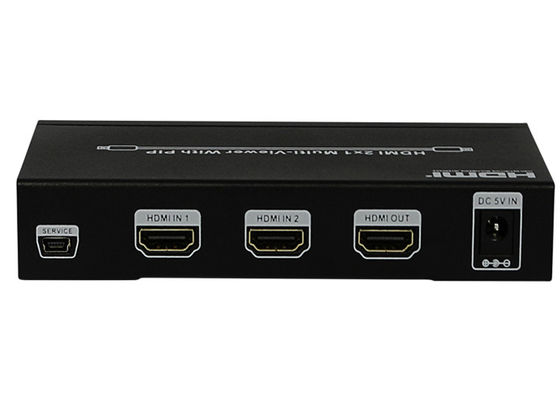

Panel belakang

• MELAYANI: Terhubung ke komputer melalui alat RS232, dan dikendalikan melalui perangkat lunak komputer host.
• HDMI IN1: Slot ini adalah tempat Anda menghubungkan output sumber HDMI dari DVD, PS3.
• HDMI IN2: Slot ini adalah tempat Anda menghubungkan output sumber HDMI dari DVD, PS3.
• OUTPUT HDMI: Slot ini adalah tempat Anda menghubungkan HDTV atau monitor dengan kabel HDMI.
• DC 5V DI DALAM: Colokkan catu daya 5V DC ke unit dan sambungkan adaptor ke stopkontak AC.

7. Detulisan 1 Pengenalan Modus:

1.Mode 1: Mode satu tampilan

2. Mode 2: mode PIP

3. Mode3: mode POP A

4. Mode 4: Mode POP B

8.Contoh Aplikasi
