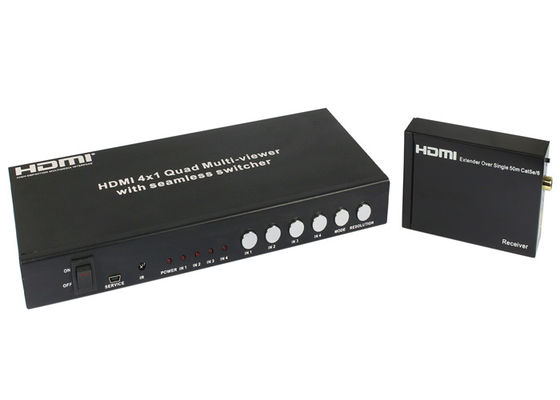

UTP Extender HDMI 4x1 Quad Multi Viewer Dengan RS232 Mulus Dan Perintah Saklar IR

HDMI 4x1 Quad Multi-Viewer Dengan perintah sakelar RS-232 dan IR yang Mulus

1. Perkenalan:

Produk ini adalah kinerja tinggi 4 oleh 1 Quad Multi-Viewer dengan switcher mulus.

Ini mendukung empat tampilan sumber input definisi tinggi pada satu layar, dan memiliki tiga

mode efek multi-tampilan.Sebagai pengalih, ia juga dapat dengan mudah mengganti empat input HD dengan bebas.

Produk dapat dikontrol dengan berbagai cara, melalui kontrol tombol panel depan, kontrol IR, kontrol RS232, dll.

Produk menyediakan tautan S/PDIF untuk mengeluarkan audio sumber HDMI secara bersamaan.

Selain itu, prodcut ini memiliki versi basic dan versi extender.

Versi Extender dapat memperluas sinyal video dan audio melalui CAT5e/6 50m tunggal dengan kontrol IR dua arah.

2.Fiturs:

1. Sesuai dengan HDMI 1.3a, HDCP 1.2；

2. Mendukung multipleks HDMI 4-input dan 1-output；

3.Mendukung resolusi High Definition hingga 1080p；

4. Mendukung 4by1 Quad Multi-viewer dan sakelar mulus；

5. Mendukung fungsi scaler up, scaler down；

6.Mendukung resolusi multi output；

7.Mendukung format audio digital LPCM/AC3/DTS

8. Tombol dukungan, IR, RS232 dll berbagai cara yang dikendalikan；

9. Sistem IR memungkinkan kontrol sumber di ujung tampilan；

10. Memungkinkan sinyal HDMI Audio/Video dan IR ditransmisikan

melalui satu kabel Cat5e/6(Versi Ekstensi).

11.HDMI 4x1 Quad Multi-Viewer Dengan perintah sakelar RS-232 dan IR yang Mulus.

3.Spesifikasi:

Bandwidth Video------------------------------------------------- ----2.25Gbps

Port Masukan------------------------------------------------ ------------- 4 × HDMI (tipe Wanita), 1x RS232;

Port Keluaran -------------------------------------------------- -----------1 × HDMI (Tipe wanita), 1xRCA, 1xUTP (versi Extender)

Keluaran audio------------------------------------------------- ----------- PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1

Resolusi Masukan------------------------------------------------ -------480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz,

1080i50/60Hz,1080p24/30/50/60Hz,800x600@60,

1024x768@60,1280x720@60,1920x1080@60;

Resolusi Keluaran -------------------------------------------------- ---- 1080p,1080i,720p,1024x768,1360x768

Model Tubuh Manusia Perlindungan ESD-----------------------------------------±8 kV (debit celah udara)

±4 kV (pengosongan kontak)

Sumber Daya listrik------------------------------------------------ ---------12 V/2.5A DC (standar AS/UE, bersertifikat CE/FCC/UL)

Ukuran------------------------------------------------- -----------118mm(L) X 250mm (D) X 32mm(H)

Bobot ------------------------------------------------- -----------------750g

Bahan Sasis -------------------------------------------------- ------- Logam

Warna Silkscreen------------------------------------------------ -------- Hitam

Suhu Operasional------------------------------------------------ 0 °C~40 °C/ 32 °F~104 °F

Suhu Penyimpanan ------------------------------------------------ ---−20 °C ~ 60 °C/−4 °F ~140 °F

Kelembaban relatif ------------------------------------------------ --------20~90 % RH (tanpa kondensasi)

Konsumsi daya ------------------------------------------------ -----10 W

Nama Produk------------------------------------------------ -------------- HDMI 4x1 Quad Multi-Viewer Dengan RS-232 yang Mulus

dan perintah sakelar IR

4. Diagram Koneksi

HDMI 4x1 Quad Multi-Viewer Dengan perintah sakelar RS-232 dan IR yang Mulus
