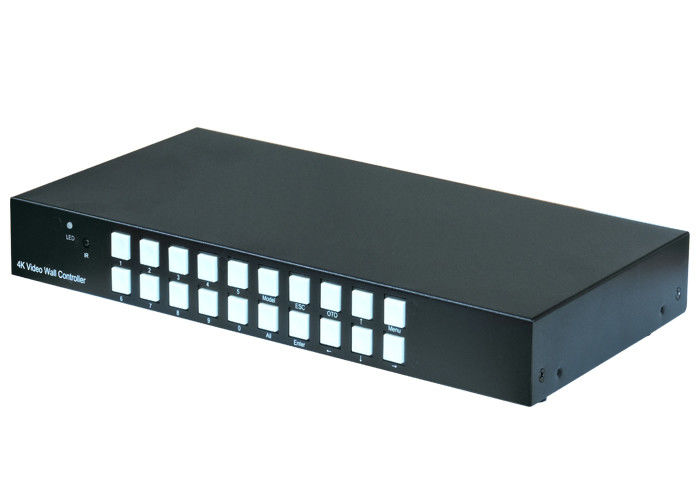

Pengalih matriks mulus 4K 4x4 HDMI dengan pengontrol dinding video

Pengenalan produk

Ini adalah prosesor penyambungan video 4K, dan juga merupakan pengalih mulus 4x4 HDMI.Mendukung penyambungan hingga 4K @ 60HZ

dan perpindahan mulus 4x4.Mendukung 4 HDMI, 1 input DP dan 4 output HDMI, input DP hanya dapat digunakan untuk

penyambungan.

Fungsi utama

• Sebuah mesin menyertakan fungsi penyambungan dan peralihan tanpa batas pada saat yang sama, dan fungsi dapat dipilih secara bebas.
• Mendukung fungsi switching yang mulus dalam mode matriks.
• Mendukung mode 1x2, 1x3, 1x4, 2x1, 3x1, 4x1,2x2 dalam fungsi penyambungan
• Mendukung rotasi sinyal unit tampilan 180 derajat.
• Fungsi pelindung tepi, mode penyambungan mendukung penyesuaian penyambungan horizontal dan vertikal;
• Mode matriks mendukung tampilan split 4 layar keluaran apa pun;
• Mendukung 1 input DP1.2, 1 HDMI2.0, 3 HDMI1.4, resolusi hingga 4K @ 60hz.
• 4 output HDMI, resolusi output mendukung 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, dapat diganti;
• Mendukung remote control, RS232, kontrol tombol sasis;

Perkenalan terperinci

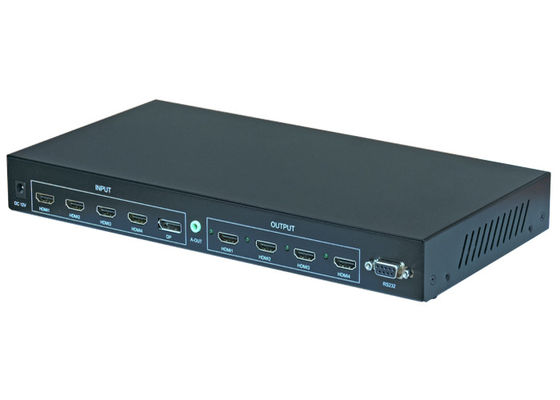

1, sinyal masukan

Mendukung 1 DP_1.2(4K@60hz), 1 HDMI_2.0 ,3 HDMI_1.4(4K@30hz) masukan

2, sinyal keluaran

Mendukung 4 HDMI_1.3 keluaran, resolusi keluaran mendukung 1024*768@60HZ, 1280*800@60HZ, 1280*720@60HZ, 1920*1080@60HZ, 1920*1200@60HZ, dapat diganti;

Mendukung 1 output audio 3,5 mm untuk menghubungkan suara.

3, Penyambungan, fungsi pengalihan mode matriks

Pengguna dapat memilih mode penyambungan atau mode peralihan tanpa batas.Masukan DP hanya dapat digunakan dalam mode penyambungan.

4, fungsi beralih mulus

Mendukung sinyal input HDMI 4x4 fungsi peralihan mulus, dan juga dapat mendukung layar apa pun untuk menampilkan 4 sinyal input secara bersamaan.

5, fungsi penyambungan
Fungsi penyambungan produk adalah desain terintegrasi, satu mesin dapat mencapai 4 keluaran penyambungan sinyal HDMI, dan satu mesin dapat mengatur berbagai mode penyambungan seperti 1x2, 2x1, 2x2, 1x3, 3x1, 1x4, 4x1, dll.

5.1 fungsi rotasi 180 derajat

Dukungan untuk mengatur unit tampilan apa pun untuk berputar 180 derajat.

5.2 Fungsi pelindung tepi

Setelah mengatur pemrosesan jahitan tepi, sebagian gambar disembunyikan, sehingga mencapai efek tidak ada deformasi dan tidak ada distorsi.

6, metode kontrol

Perangkat dapat dikontrol melalui remote control, tombol sasis, RS-232, dan kontrol pusat.

Topologi sistem
