Detail produk:
|
| Port Masukan: | 16 × HDMI (tipe Wanita),1x RS232 | Port Keluaran: | 1 × HDMI (Tipe wanita), |
|---|---|---|---|
| Keluaran audio: | PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1 | Resolusi Masukan: | 480i60Hz,480p60Hz,576i50Hz,576p50Hz,720p50/60Hz, 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60, 1024x7 |
| Resolusi Keluaran: | 1080p,1080i,720p,1024x768,1360x768 | Perlindungan ESD: | ±8kV (Pembuangan celah udara), ±4kV (Pembuangan kontak) |
| Sumber Daya listrik: | 12V/5A DC (standar AS/UE, bersertifikat CE/FCC/UL) | Ukuran: | 440mm(L)×200mm(D)×45 mm(T) |
| Suhu Operasional: | 0°C ~ 40°C / 32°F ~ 104°F | Suhu Penyimpanan: | -20°C ~ 60 °C / -4°F ~ 140 °F |
| Menyoroti: | 16x1 HDMI MultiViewer,RS232 HDMI Multiviewer,16x1 Quad Screen Multiviewer |
||
Quad RS232 16x1 HDMI MultiViewer Seamless Switcher Perlindungan ESD
16x1 HDMI Multi-Viewer dengan Pengalih Mulus
1. Perkenalan
Produk ini adalah kinerja tinggi 16 oleh 1 Multi-Viewer dengan switcher mulus.Mendukung enam belas tampilan sumber input definisi tinggi pada satu layar.Sebagai pengalih, ia juga dapat dengan mudah mengganti enam belas input HD dengan bebas.
2. Fitur
1× 16×1 HDMI Multi-Viewer
1× Panduan Pengguna
1× Kabel RS-232
2× Memasang telinga
16 x DVI ke kabel HDMI

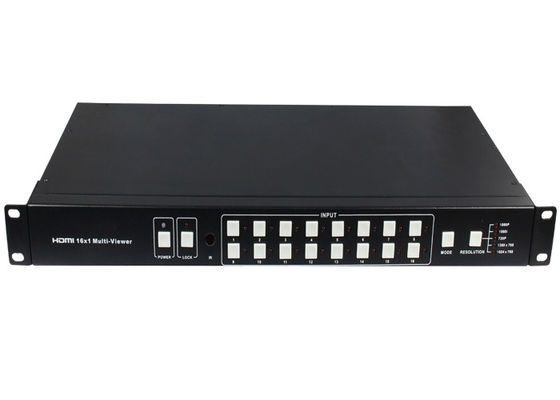

3. Gambar untuk Multi-Viewer HDMI 16x1 dengan Pengalih Mulus.
4. Spesifikasi
| Teknis | |
| Bandwidth Video | 2.25Gbps |
| Port Masukan | 16 × HDMI (tipe Wanita),1x RS232 |
| Port Keluaran | 1 × HDMI (Tipe wanita), |
| Keluaran audio | PCM2, 5.1, 7.1CH, Dolby 5.1, DTS5.1 |
| 480i60Hz, 480p60Hz, 576i50Hz, 576p50Hz, 720p50/60Hz, | |
| Resolusi Masukan | 1080i50/60Hz,1080p 24/30/50/60Hz,800x600@60, |
| 1024x768@60,1280x720@60,1920x1080@60; | |
| Resolusi Keluaran | 1080p,1080i,720p,1024x768,1360x768 |
| Perlindungan ESD | ±8kV (Pembuangan celah udara), ±4kV (Pembuangan kontak) |
| Sumber Daya listrik | 12V/5A DC (standar AS/UE, bersertifikat CE/FCC/UL) |
| Ukuran | 440mm(L)×200mm(D)×45 mm(T) |
| Berat | 1800g |
| Bahan Sasis | Logam |
| Warna Layar Sutra | Hitam |
| Suhu Operasional | 0°C ~ 40°C / 32°F ~ 104°F |
| Suhu Penyimpanan | -20°C ~ 60 °C / -4°F ~ 140 °F |
| Kelembaban relatif | 20~90% RH (tanpa kondensasi) |
| Konsumsi daya | 24W |
5. Kontrol dan Fungsi Operasi
| Nomor | Nama | Deskripsi fungsi | ||||
| 1 | KEKUASAAN | Tekan tombol ini untuk menghidupkan/mematikan perangkat.NS | ||||
| LED akan menyala hijau saat power on, | ||||||
| merah saat dalam mode 'Siaga'. | ||||||
| 2 | Tekan tombol ini untuk mengunci semua tombol pada panel, | |||||
| KUNCI | tekan lagi untuk membuka kunci.LED merah akan menyala | |||||
| saat tombol terkunci.Sebaliknya, menjadi gelap | ||||||
| saat membuka kunci. | ||||||
| 3 | jendela penerima IR | Terima IR dari remote kontrol. | ||||
| 4 | Pilihan masukan HDMI | Tekan untuk memilih input dari 1 hingga 16. | ||||
| area tombol | ||||||
| 5 | MODE | Tekan tombol untuk memilih mode tampilan. | ||||
| 6 | RESOLUSI | Tekan tombol untuk memilih resolusi keluaran. | ||||
| TIDAK. | RESOLUSI | |||||
| 1 | 1080P, Audio gambar utama | |||||
| 2 | 1080I, Audio gambar utama | |||||
| 3 | 720P, Audio gambar utama | |||||
| 4 | 1360x768, Audio gambar utama | |||||
| 5 | 1024x768, Audio gambar utama | |||||

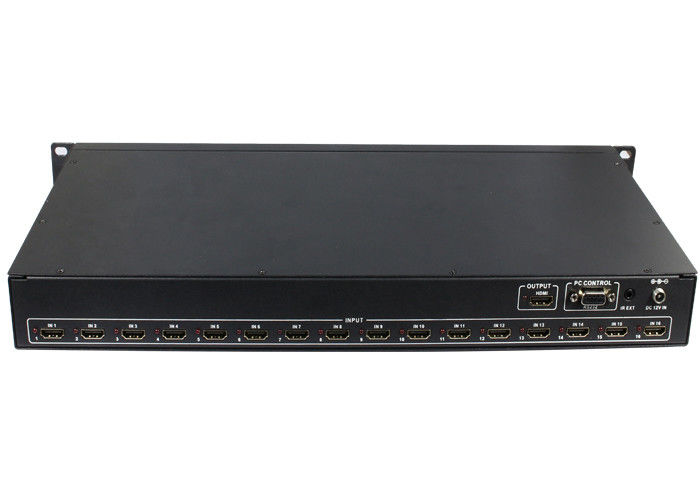

5.2 Panel Belakang
4/8
6. Deskripsi detail mode tampilan
Multi-viewer 16x1 memiliki 4 mode tampilan.
MODE1:Multi-viewer 16x1 akan memisahkan tampilan enam belas input HD, dan sekarang menjadi pengalih yang mulus.
Memasukkan
MODE1-16×1 Pengalih Mulus
MODE2: Multi-viewer 16x1 membagi empat input HD dengan ukuran dan tampilan yang sama pada satu layar.Dan sekarang alihkan tombol input pada panel depan atau remote IR, audio output HDMI akan sesuai dengan sumber input yang dipilih.
IN9 IN13
MODE2-4×1 Multi-Penampil
5/8
MODE3: Multi-viewer 16x1 membagi sembilan input HD dengan ukuran dan tampilan yang sama pada satu layar.Dan sekarang alihkan tombol input pada panel depan atau remote IR, audio output HDMI akan sesuai dengan sumber input yang dipilih.
MODE3-9×1 Multi-Penampil
MODE4: Multi-viewer 16x1 membagi enam belas input HD ke ukuran dan tampilan yang sama pada satu layar.Dan sekarang alihkan tombol input pada panel depan atau remote IR, audio output HDMI akan sesuai dengan sumber input yang dipilih.
MODE4-16×1 Multi-Penampil
