8X1 4k 60Hz HDMI Multiviewer HDCP 2.2 HDBaseT 70 Meter Output Port

8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 Meter Output Port

1.Perkenalan

Itu8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 Meter Output PortMendukung 9 input termasuk 3 port HDMI, 1 VGA (YPBPR/CVBS) dan 1 DisplayPort, penskalaan ke HDMI dan HDBASETOutputs (dicerminkan). Ini menawarkan aplikasi fleksibilitas audio yang mencakup ketidakseimbangan audio, mic in dan line out. Prosesor audio menawarkan kontrol auto-mixer dan otomatis untuk mencampur atau mengurangi latar belakang audio untuk meningkatkan sumber audio utama. Sistem dapat dikontrol dan dikonfigurasi dengan mudah melalui Telnet, WebGUI, IR Remote dan RS-232. Sakelar ini adalah solusi yang cocok untuk tujuan presentasi di ruang kelas dan ruang konferensi.

2.Fitur

• HDMI 2.0B, HDCP 2.2 sesuai

• 3xhdmi, 1xvga (ypbpr/cvbs), 1xdisplayport, 1xmic in, input audio 4xunbalance 4xun

• Output HDMIAND HDBASET (70m) (dicerminkan)

• Resolusi video HDMI/DP hingga 4K2K@60Hz (4: 4: 4), 4K2K@30Hz, 1080p@120Hz

• Resolusi VGA hingga 1920x1200@60Hz

• Resolusi Output Hingga 4K2K@30Hz

• Mendukung mode switching otomatis dan manual

• Mendukung Manajemen Edid

• Mendukung pass-through dari PCM 2CH

• Tombol Panel Sentuh, Webgui, Remote IR, Piring Meja dan Kontrol RS-232

3.Isi Paket

• 1x5x1 4K60 Presentation Switcher

• 1 x penerima HDBT

• 2 x telinga pemasangan

• 1 x unit kendali jarak jauh

• Kabel penerima 2 x IR (dengan gelombang operator)

• 2 x IR Emitter Cable

• Adaptor daya 1x 24v/1a

• Kabel 1 x 3RCA (wanita) ke D-Sub (pria)

• 1 x Panduan Pengguna

• Gambar untuk8x1 4K 60Hz HDMI Multiviewer HDCP 2.2 HDBASET 70 Meter Output Port ；

4.Spesifikasi

​

5.Kontrol dan Fungsi Operasi

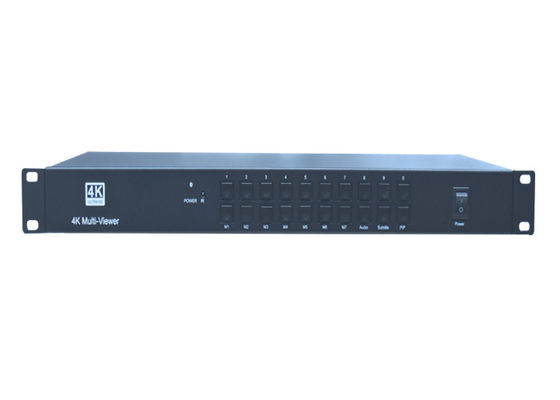

1.1Panel depan

❶ Tombol Daya dan Indikator:

Ketika perangkat ini dialihkan ke mode siaga dengan menekan tombol daya, indikator akan menerangi merah. Ketika beralih ke mode daya pada mode, indikator akan menerangi biru.

❷Jendela IR:

Menerima irsignal dari remote control.

❸Tombol Sumber Input:

Tekan tombol ini untuk pemilihan sumber. Sumber aktif akan diterangi ke indikator yang sesuai di panel depan.

❹Tombol Operasi:

² Menekan tombol "OK/Menu" segera memasuki OSD. Kemudian pengguna dapat menavigasi menggunakan tombol panah 4-arah. Pengaturan OSD baru dikonfirmasi dengan menekan tombol "OK/Menu".

² Menekan "EXIT/AUTO" akan keluar dari OSD saat OSD ditampilkan. Tekan "Keluar/Otomatis" selama 5 detik ke Auto Switch ON/OFF. Saat lampu LED menyala, berarti sakelar otomatis.

² Menekan "mic-/+" buttondecreases atau meningkatkan volume. Tekan "vol +/-" tombol untuk meningkatkan "volume master".

² Menekan tombol "mic-" dan "mic+" secara bersamaan akan mengatur ulang resolusi output HDMI/HDBT switcher ke 720p/60.

² Menekan tombol "Vol-" dan "Vol+" secara bersamaan akan mengunci/membuka kunci panel depan, dua tombol LED ini akan menyala ketika panel depan dikunci.

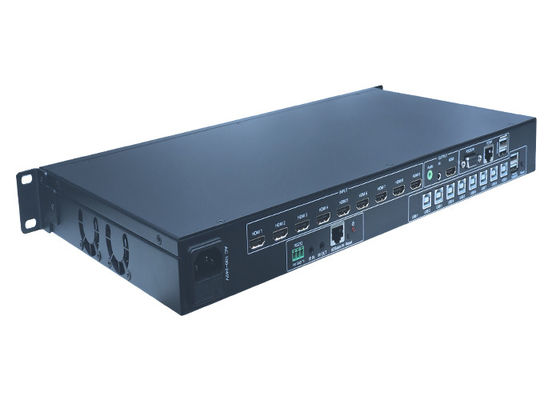

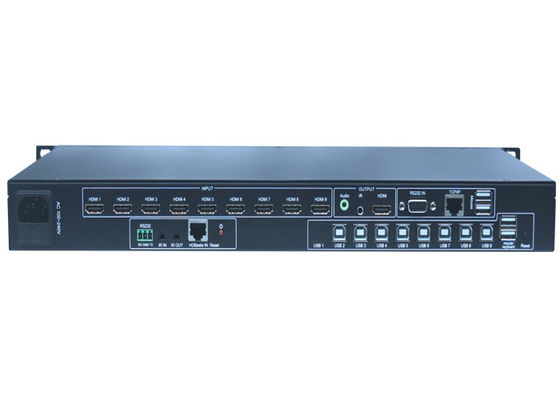

1.2Panel belakang

❶

Port kontrol:

• LAN:Port ini adalah tautan untuk kontrol GUI web; Hubungkan ke tautan Ethernet aktif dengan kabel RJ45 yang diakhiri.

• RS-232:Port kontrol serial, konektor sekrup captive 3P, terhubung dengan perangkat kontrol (seperti komputer) untuk mengontrol switcher atau perangkat lain yang terhubung dengan penerima HDBT.

• IR di:Terhubung dengan kabel penerima IR (dengan gelombang operator), untuk menerima sinyal IR yang dikirim oleh pengontrol jarak jauh atau jarak jauh dari perangkat input/output lainnya.

• IR OUT:Terhubung dengan kabel emitor IR yang digunakan untuk mengendalikan Sourcedevice lokal atau switcher.

• Kontak di:Kontrol input ini memesan untuk pemilihan input sumber langsung. Hubungkan pin ground (tanda aspada panel) dengan nomor pin berikut untuk pemilihan sumber individu.

❷

Port Audio:

• KELUAR:Audio berasal dari audio input yang sesuai dengan sumber video yang dipilih dan dicampur dengan audio mic. Terhubung dengan penguat untuk penyiaran sumber audio.

• Ext1/ext2/ext3/ext4/ext5:Pilih audio analog eksternal pada OSD/WebGUI dan masukkan audio ke sumber video HDMI1/2/3/DP/VGA kemudian output untuk menampilkan dan port output audio analog. Sumber VGA memilih input audio default EXT5 sebagai default.

• Mic in:Pasang mikrofon untuk output sumber audio.

• 48V/mic/line:

❸Mode daya hantu 48V (terhubung dengan mikrofon kondensor phantom), mode MIC (terhubung dengan mikrofon dinamis dan mikrofon kondensor elektret) dan mode saluran (terhubung dengan mikrofon nirkabel atau input audio saluran).

Port keluaran

• HDBT OUT:Terhubung dengan penerima yang kompatibel untuk output video dan / atau audio. Dukung fungsi POC 24V.

• ❹HDMI keluar:Hubungkan ke tampilan HDMI atau penerima AV untuk output video dan/atau audio.

Port input

Port input video ini mencakup 3 input HDMI, 1 input port tampilan & 1 input VGA. VGA Port mendukung format VGA, YPBPR dan CVBS. Default pabrik adalah format VGA.

❺Port USB
Port USB terhubung dengan USB flash disk atau penyimpanan lain yang berisi file pembaruan perangkat lunak untuk memperbarui firmware sistem.

❻Kekuatan:

Colokkan catu daya DC 24V ke unit dan sambungkan adaptor ke outlet AC.

6. Diagram Koneksi

• Hubungkan perangkat sumber HDMI (mis. Blue-Ray DVD) ke port input HDMI switcher dengan kabel HDMI. Hubungkan perangkat sumber VGA (EG.PC/NOTE-BOOK) ke port input VGA switcher dengan kabel VGA.

• Hubungkan perangkat tampilan HDMI ke port output HDMI switcher dengan kabel HDMI.

• Hubungkan kabel UTP ke penerima HDBT.

• Hubungkan speaker, headphone, atau penguat khusus ke port output audio dari switcher.

• Hubungkan perangkat kontrol (misalnya PC) ke port RS-232 dari switcher.

• Hubungkan adaptor daya DC24V ke port power dan power on.
