1.Pengantar

Multi-input dengan kotak scaler output HDMI mendukung 9 input 4xHDMI dan 1xVGA ((YPbPr,CVBS).
Sumber input mampu beralih dan skala untuk mengadopsi resolusi kemudian mengirimkan melalui output HDMI.
Resolusi HDTV dapat dicapai. sistem dapat dikendalikan dan dikonfigurasi dengan mudah operasi tombol panel,
IR remote dan RS-232. kotak scaler ini adalah solusi yang cocok untuk tujuan presentasi di kelas dan ruang konferensi.

2.Fitur

• Sesuai dengan HDMI2.0/1.4b, HDCP2.2/1.4;

• Mendukung multi input: 4 x HDMI, 1 x VGA (YPbPr, CVBS);

• Mendukung resolusi input HDMI hingga 4K UHD 4:44 @ 50/60;

• Mendukung resolusi output hingga 4K UHD 4:44 @ 60;

• Mendukung dua mode switching input: otomatis atau manual;

• Mendukung manajemen EDID;

• Dukungan pass-through PCM 2CH;

• Perangkat dapat dikendalikan melalui tombol panel sentuh, remote IR dan RS-232;

• Mendukung pembaruan perangkat lunak online USB;

3.Isi Paket

• 1xMulti-format Scaler Switcher

• 2xMenginstal telinga

• 1xRemote Control Unit

• Kabel penerima 1xIR.

• Adaptor daya 1x12V/1A

• 1x 3RCA ((Wanita) ke D-SUB ((pria) Kabel

• 1x3.5mm jack ((pria) untuk 2RCA ((wanita) Kabel

• 1xPengguna Manual

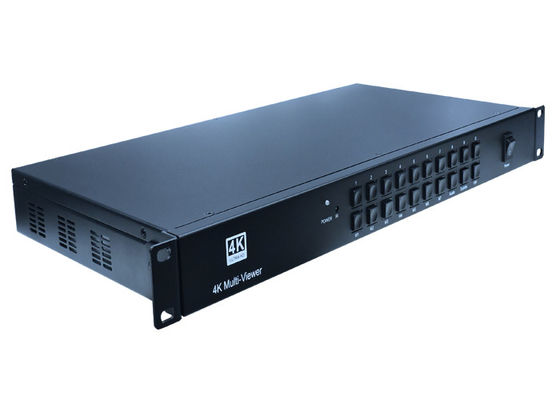

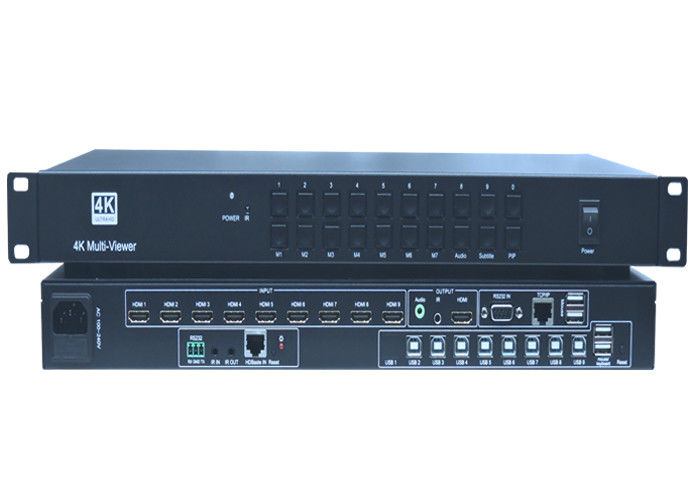

• Di bawah ini adalah gambar untuk9X1 4K2K 60Hz Presentasi Switcher Dengan HDMI Output Port

4.Spesifikasi

5Operasi Kontrol dan Fungsi

1.1Panel depan

❶Tombol daya dan indikator:

Mengubah antara mode standby dan mode kerja. Ketika perangkat ini beralih ke mode standby, indikator berubah menjadi merah. Ketika beralih ke mode kerja, indikator berubah menjadi biru.
❷ Jendela IR:
Menerima sinyal IR dari unit remote control yang datang dengan scaler switch.

❸Input Source & Auto tombol:

Tekan tombol ini untuk memilih sumber. sumber aktif akan terang ke indikator yang sesuai di panel depan. tombol AUTO untuk mode otomatis atau manual-menukar,ketika indikator berubah menjadi biru, perangkat beralih ke mode otomatis-menukar, ketika indikator dimatikan, perangkat beralih ke mode manual-menukar.
❹Tombol Resolusi output:
Tekan tombol ini untuk pilihan resolusi output.

1080P60,720P60; untuk lebih banyak pilihan resolusi lainnya, Silakan gunakan remote control atau

Alat kontrol RS-232.

1.2Panel belakang


❶Output:
Sambungkan ke layar HDMI atau AV Receiver untuk video dan audio output.
L / R stereo audio output ke port input audio analog dari amplifier Anda.
❷Input:

Port input termasuk 4 HDMI & 1 port input VGA.

Format input YPbPr, C-video dan VGA.

❸Kontrol:

USB
Port USB terhubung ke USB flash disk atau penyimpanan lain yang berisi perangkat lunak
file update untuk memperbarui firmware sistem.

RS232
Port kontrol serial, 3p konektor sekrup captive, terhubung dengan perangkat kontrol (seperti
sebagai komputer) untuk mengontrol switch scaler.

IR
Terhubung dengan penerima IR, untuk menerima sinyal IR yang dikirim oleh IR remote atau remote

pengontrol perangkat lain.

❹Daya:

Sambungkan catu daya DC 12V ke unit dan sambungkan adaptor ke outlet AC.

❺ON/OFF:

Saklar ON / OFF.


• ❶Tekan tombol ini untuk menyalakan switch scaler atau atur ke mode siaga.

• ❷Tekan tombol ini untuk mematikan atau membatalkan output audio.

• ❸Tekan tombol ini untuk mengoperasikan fungsi pengaturan otomatis input VGA;

• ❹Tekan tombol ini untuk memilih sumber input.

• ❺Tekan tombol ini untuk memilih resolusi output HDMI. (Tekan dan tahan selama 5 detik atau lebih, resolusi output HDMI akan diatur kembali ke 720p60Hz.)

• ❻Tombol operasi menu:
  MENU: tekan untuk masuk ke menu OSD.

EXIT: tekan untuk keluar dari menu OSD.
OK: tombol konfirmasi.

Tombol UP/DWON/LEFT/RIGHT: untuk pengaturan nilai OSD.

• ❼VOL-/+:mengurangi atau meningkatkan volume audio, MIC-/+: Tidak digunakan.
