Ringkasan Produk
VINCAN 40x40 Modular HDMI Video Wall Processor adalah profesional FPGA-based video wall matrix controller yang dirancang untuk sistem AV skala besar, pusat pengawasan keamanan,Ruang komando dan kontrol, fasilitas pemantauan siaran, dan instalasi layar multi.
Dibangun di atas platform pemrosesan video modular VINCAN yang ditingkatkan, konfigurasi 40 input, 40 output ini menggabungkan pemrosesan dinding video resolusi tinggi, switching matriks mulus,manajemen multi-window yang fleksibel, dan kontrol terpusat dalam satu sasis.
Sistem mendukung 4K @ 60Hz 4:4Dalam kondisi operasi 2K yang didukung, kartu output video wall menyediakan hingga 16 jendela/lapisan.memungkinkan operator untuk mengatur beberapa sumber di seluruh sistem tampilan mereka.
Konektivitas 12G-SDI opsional memungkinkan prosesor untuk dikonfigurasi untuk siaran profesional dan aplikasi AV antarmuka campuran.
Dengan layar sentuh panel depan terintegrasi, manajemen berbasis web, kontrol RS-232, dan konektivitas LAN,prosesor dinding video VINCAN 40x40 menawarkan operasi dan integrasi yang fleksibel untuk lingkungan AV profesional yang menuntut.
Fitur Utama
1. 40 HDMI Input dan 40 HDMI Output
Prosesor video dinding 40x40 HDMI dirancang untuk instalasi yang membutuhkan sejumlah besar sumber video dan koneksi tampilan.
Kemampuan utama meliputi:
- 40 saluran input HDMI dalam konfigurasi yang ditentukan.
- 40 saluran output HDMI dalam konfigurasi yang ditentukan.
- Kartu input dan output plug-in modular.
- Empat saluran HDMI per kartu yang kompatibel.
- Manajemen terpusat dari beberapa sumber video.
- Fleksibel video wall dan konfigurasi output matriks.
- Beberapa kelompok tampilan yang dikelola secara independen.
Dengan kartu yang tepat dipasang, prosesor dapat mengelola dinding video besar di samping tampilan tambahan dalam sistem yang sama.Konfigurasi kartu input dan output yang tepat harus dikonfirmasi sesuai dengan persyaratan proyek.
2. 4K60 4:44 Pengolahan Input dan Output
Kontroler dinding video modular VINCAN yang ditingkatkan mendukung 4K @ 60Hz 4:4Setiap kartu HDMI yang kompatibel menyediakan empat saluran, dengan dukungan 4K60 di setiap saluran.
Hal ini memungkinkan sistem untuk menangani sumber HDMI resolusi tinggi seperti:
- Stasiun kerja komputer.
- Sistem manajemen video.
- Antarmuka pemantauan industri.
- Sistem presentasi.
- Sumber sinyal AV profesional.
4:41:4 Chroma sampling membantu melestarikan detail teks dan gambar yang halus, membuat prosesor cocok untuk ruang kontrol yang menampilkan peta, dasbor, spreadsheet, dan informasi visual rinci lainnya.
3. Hingga 16 Windows pada Resolusi 2K
Prosesor dinding video modular VINCAN 40x40 mendukung tata letak multi-jendela yang fleksibel melalui kartu output dinding video yang kompatibel.Sistem menyediakan hingga 16 jendela/lapisan dalam konfigurasi pemrosesan yang berlaku.
Fungsi yang didukung meliputi:
- Posisi jendela bebas.
- Mengubah ukuran jendela dan skala.
- Gerakan jendela dan peregangan.
- Lapisan tampilan yang tumpang tindih.
- Input sumber pemotongan.
- Beberapa kelompok tampilan.
- Kompensasi bezel dinding video.
Prosesor memungkinkan operator untuk mengatur sumber video sesuai dengan kebutuhan pemantauan atau presentasi mereka.
Catatan teknis:Spesifikasi 16 jendela berlaku untuk kondisi operasi 2K yang didukung dan sumber daya pemrosesan kartu output yang relevan.Ini tidak berarti 16 jendela 4K60 bersamaan atau 16 jendela pada setiap output fisik.
4. Pengolahan Video Wall Terintegrasi dan Matrix Switching
Tidak seperti switch matriks HDMI dasar, prosesor VINCAN 40x40 menggabungkan komposisi dinding video dan routing sinyal matriks dalam satu platform modular.mendukung operasi dinding video dan matriks secara bersamaan.
Misalnya, pusat kontrol dapat menetapkan tampilan yang dipilih ke dinding pemantauan multi-jendela sambil menggunakan output matriks kompatibel lainnya untuk pemilihan sumber independen.Arsitektur ini membantu integrator sistem AV merancang sistem yang menggabungkan manajemen video terpusat dengan kontrol tampilan yang fleksibel.

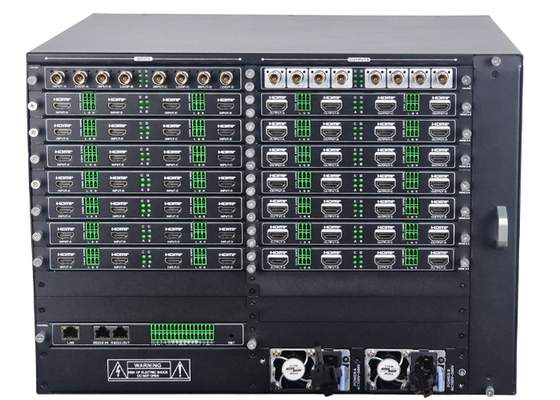

5. Arsitektur I/O Modular Empat Saluran
Prosesor menggunakan kartu input dan output yang dapat ditukar, memungkinkan konfigurasi sistem untuk disesuaikan dengan instalasi.
Antarmuka kompatibel yang tersedia meliputi:
- 4K60 kartu input HDMI.
- 4K60 HDMI kartu video output dinding.
- Kartu output matriks HDMI.
- Kartu input SDI opsional.
- Kartu output matriks SDI opsional.
- Kartu pratinjau HDMI opsional.
Desain modular memungkinkan integrator sistem untuk memilih jenis kartu sesuai dengan sumber sinyal yang diperlukan, fungsi output, dan kelompok tampilan.Kompatibilitas kartu dan fungsi pemrosesan yang tersedia harus diverifikasi untuk konfigurasi akhir.
6Opsional 12G-SDI Integrasi
Platform dinding video modular VINCAN mendukung kartu 12G-SDI opsional untuk integrasi sinyal video profesional.dan sistem pemantauan menggunakan peralatan berbasis SDIKonektivitas SDI adalah opsional dan tergantung pada kartu input dan output yang dipasang.

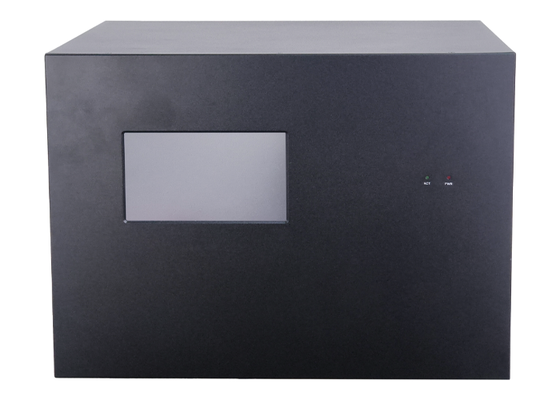

7Operasi layar sentuh panel depan
Layar sentuh terintegrasi menyediakan kontrol lokal yang nyaman dan pemantauan sistem.
Operator dapat mengakses fungsi termasuk:
- Sinyal masuk beralih.
- Tampilkan pengaturan preset untuk menyimpan dan menarik.
- Setel konfigurasi bersepeda.
- Praset start dan stop cycling.
- Informasi alamat IP jaringan.
- Pemantauan status sinyal.
- Informasi versi sistem.
Layar sentuh menyederhanakan operasi rutin dan pemeliharaan sistem di lokasi.
8. Kontrol berbasis web dan eksternal
Pengendali video wall 40x40 mendukung beberapa metode kontrol untuk integrasi sistem AV profesional.
Antarmuka dan metode yang didukung meliputi:
- Kontrol browser web.
- Kontrol komando LAN.
- Perintah serial RS-232.
- Layar sentuh panel depan.
- Perangkat lunak klien khusus.
- Aplikasi Android.
Prosesor ini juga menyediakan antarmuka kontrol perangkat eksternal, termasuk port RS-232/RS-485 yang dapat dikonfigurasi, port IR, dan koneksi GPIO.Pilihan ini memungkinkan integrator untuk menggabungkan prosesor video wall ke dalam sistem kontrol AV terpusat yang kompatibel.
9. Multiple Display Group dan Manajemen Preset
Prosesor ini mendukung beberapa kelompok tampilan yang dikelola secara independen.Sistem mendukung hingga 256 preset per kelompok tampilan, memungkinkan operator untuk menyimpan tata letak yang sering digunakan dan mengingatnya bila diperlukan.
Fungsi tambahan meliputi:
- Kompensasi Bezel.
- Kecerahan output yang dapat disesuaikan.
- Overlay teks yang dapat dikonfigurasi.
- Input sumber OSD teks.
- Pemantauan status sinyal.
- Konfigurasi impor dan ekspor.
- Mengatur siklus.
Fungsi ini membantu menyederhanakan operasi sehari-hari di ruang kontrol dan pusat pemantauan.
10. Arsitektur Pengolahan Hardware FPGA
Prosesor dinding video modular VINCAN 40x40 menggunakan arsitektur perangkat keras FPGA khusus tanpa sistem operasi tertanam.manajemen sumber yang fleksibelFitur platform tambahan termasuk kecepatan kipas pendingin yang dapat disesuaikan, pemantauan status real-time, dan arsitektur catu daya ganda.
Pertanyaan yang Sering Diajukan
T1: Apa itu prosesor video dinding HDMI 40x40?
Prosesor video wall 40x40 HDMI adalah sistem pemrosesan video yang dikonfigurasi dengan 40 input HDMI dan 40 output HDMI.dan menyediakan routing sinyal matriks melalui kartu yang kompatibel.
T2: Apakah prosesor mendukung 4K60 pada input dan output?
Ya. kartu input dan output HDMI yang kompatibel mendukung 4K @ 60Hz 4:4:4, dengan empat saluran per kartu.
T3: Apakah prosesor mendukung 16 jendela pada 4K60?
Kemampuan maksimum 16 jendela/lapisan berlaku dalam kondisi operasi 2K yang didukung.
T4: Dapatkah berfungsi sebagai pengontrol video wall dan switcher matriks?
Ya, platform modular mendukung pemrosesan dinding video secara bersamaan dan matriks switching dengan kartu output yang sesuai.
T5: Apakah prosesor 40x40 mendukung 12G-SDI?
Ya, kartu 12G-SDI kompatibel opsional dapat dipilih untuk proyek yang membutuhkan integrasi sinyal SDI profesional.
T6: Dapatkah sistem dikendalikan tanpa komputer?
Ya, layar sentuh panel depan mendukung operasi lokal, termasuk switching sinyal, manajemen preset, dan tampilan status sistem.
T7: Bisakah prosesor diintegrasikan dengan sistem kontrol AV pihak ketiga?
Prosesor ini menyediakan antarmuka RS-232, LAN, serial, IR, dan GPIO yang dapat dikonfigurasi. Integrasi harus dievaluasi terhadap persyaratan perintah dan antarmuka sistem kontrol pihak ketiga.
T8: Apa perbedaan antara model 16x16 dan 40x40?
Kedua model milik platform pemrosesan video modular yang ditingkatkan yang sama dan menggunakan teknologi kartu I/O 4K60 yang kompatibel.Konfigurasi 40x40 dirancang untuk proyek yang membutuhkan lebih banyak koneksi sumber dan tampilan dalam satu sistem.
T9: Apakah VINCAN mendukung solusi video wall yang disesuaikan?
Ya. VINCAN menawarkan layanan OEM / ODM dan dukungan konfigurasi berbasis proyek untuk integrator sistem AV, distributor, dan kontraktor instalasi profesional.
