16x16 Modular HDMI Video Wall Processor dengan 4K60 4:4:4 dan Tampilan Multi-Jendela untuk Sistem Pengontrol Dinding Video

VINCAN 16x16 Modular HDMI Video Wall Processor adalah pengontrol dinding video berbasis FPGA profesional yang dirancang untuk manajemen sinyal AV terpusat, pemrosesan video multi-jendela, dan pengalihan matriks yang fleksibel.

Menampilkan 16 input HDMI dan 16 output HDMI dalam konfigurasi standar yang ditunjukkan, prosesor matriks dinding video modular ini menyediakan solusi praktis untuk pusat komando, ruang kontrol keamanan, fasilitas siaran, sistem pemantauan industri, dan instalasi AV skala besar.

Prosesor mendukung input dan output HDMI 4K@60Hz 4:4:4 melalui kartu I/O empat saluran yang kompatibel, hingga 16 jendela pada resolusi 2K dalam konfigurasi yang didukung, konektivitas 12G-SDI opsional, dan operasi layar sentuh panel depan.

Model 16x16 berbagi kemampuan pemrosesan video dan jendela/lapisan yang sama dengan konfigurasi 8x8 yang lebih kecil. Keunggulan utamanya adalah peningkatan jumlah saluran input dan output, yang memungkinkan lebih banyak perangkat AV dan koneksi tampilan dikelola dalam satu sasis.

Menggabungkan pemrosesan dinding video, pengalihan matriks, preset tampilan, dan berbagai metode kontrol, prosesor dinding video VINCAN 16x16 menyediakan platform perangkat keras yang fleksibel untuk integrator sistem AV profesional.

Prosesor dinding video HDMI 16x16 menyediakan manajemen sinyal terpusat untuk sistem tampilan multi-layar profesional.

• 16 saluran input HDMI.
• 16 saluran output HDMI.
• Empat saluran HDMI per kartu I/O yang kompatibel.
• Desain kartu input dan output modular.
• Perutean sumber yang fleksibel dan konfigurasi grup tampilan.
• Cocok untuk proyek yang membutuhkan koneksi sumber dan tampilan ganda.

Arsitektur modular membantu integrator sistem mengonfigurasi solusi dinding video berdasarkan persyaratan proyek aktual.

Prosesor yang ditingkatkan mendukung sinyal HDMI 4K@60Hz 4:4:4 pada kartu input dan output yang kompatibel. Manfaat utama meliputi:

• Pemrosesan video resolusi tinggi.
• Tampilan grafik komputer dan detail halus yang jelas.
• Dukungan untuk sumber sinyal HDMI profesional.
• Arsitektur kartu I/O HDMI 4K60 empat saluran.
• Integrasi yang fleksibel dengan sistem tampilan 4K.

Kemampuan ini sangat berharga di ruang kontrol di mana operator perlu melihat dasbor terperinci, antarmuka pemantauan, gambar teknis, dan konten resolusi tinggi lainnya.

Prosesor dinding video modular VINCAN mendukung manajemen jendela yang fleksibel untuk aplikasi dinding video LCD dan LED.

• Hingga 16 jendela pada resolusi 2K dalam konfigurasi kartu output yang didukung.
• Penentuan posisi dan pengubahan ukuran jendela gratis.
• Penskalaan, peregangan, dan pergerakan jendela.
• Jendela yang tumpang tindih dan beberapa lapisan tampilan.
• Beberapa grup tampilan independen.
• Kompensasi bezel LCD.

Jumlah jendela maksimum dan alokasi lapisan bergantung pada kartu output yang dipilih dan resolusi operasi. Model 16x16 dan 8x8 menggunakan spesifikasi pemrosesan kartu output yang kompatibel.

Prosesor modular VINCAN 16x16 menggabungkan fungsi pemrosesan dinding video dan pengalihan matriks dalam satu platform perangkat keras. Tergantung pada kartu I/O yang terpasang, sistem mendukung:

• Tata letak dinding video multi-jendela.
• Perutean sinyal HDMI.
• Manajemen grup tampilan independen.
• Pemilihan sumber untuk output yang kompatibel.
• Konfigurasi tampilan berbasis preset.
• Kontrol terpusat dari beberapa sumber AV.

Misalnya, ruang kontrol keamanan dapat menggunakan sekelompok layar untuk dinding video utamanya sambil menetapkan output yang kompatibel lainnya ke tampilan pemantauan terpisah. Arsitektur terintegrasi ini membantu menyederhanakan manajemen sinyal dalam instalasi AV yang kompleks.

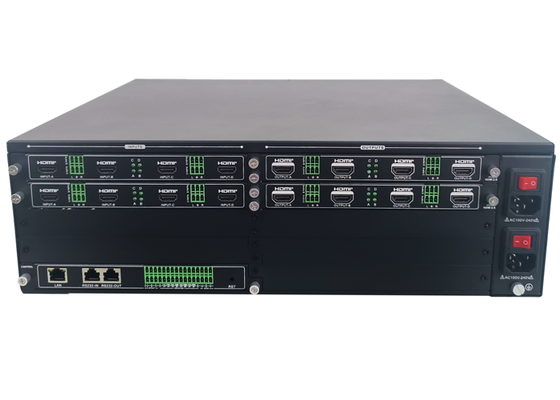

Prosesor menggunakan kartu plug-in modular, dengan empat saluran per kartu input atau output HDMI yang kompatibel. Konfigurasi HDMI 16x16 terdiri dari empat kartu input HDMI dan empat kartu output HDMI. Pilihan kartu yang kompatibel meliputi:

• Kartu input HDMI 4K60.
• Kartu output dinding video HDMI 4K60.
• Kartu output matriks HDMI.
• Kartu input 12G-SDI opsional.
• Kartu output matriks 12G-SDI opsional.
• Kartu pratinjau HDMI opsional.

Fungsi yang tersedia bergantung pada konfigurasi kartu yang terpasang.

Untuk lingkungan siaran dan produksi video profesional, prosesor modular mendukung kartu sinyal 12G-SDI opsional. Kartu SDI yang kompatibel memungkinkan integrator merancang solusi untuk proyek yang melibatkan sumber SDI profesional dan sistem tampilan berbasis HDMI. Aplikasi meliputi:

• Pemantauan siaran.
• Ruang kontrol produksi.
• Manajemen sinyal video profesional.
• Integrasi sistem SDI dan HDMI.

Antarmuka 12G-SDI bersifat opsional dan tidak termasuk dalam konfigurasi HDMI saja standar.

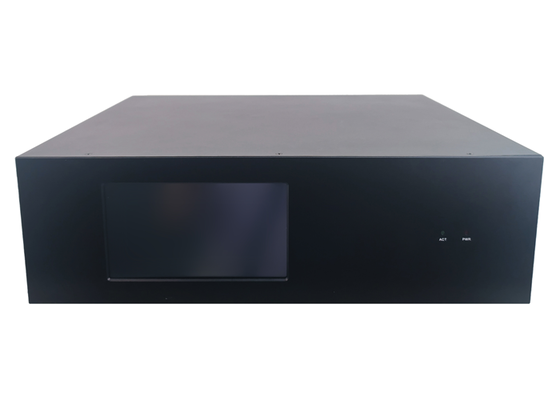

Layar sentuh panel depan terintegrasi menyediakan akses lokal yang nyaman ke fungsi perangkat. Operator dapat menggunakan layar sentuh untuk:

• Memilih dan mengalihkan sumber input.
• Menyimpan dan memanggil kembali preset tampilan.
• Mengonfigurasi siklus preset.
• Melihat status sinyal.
• Memeriksa informasi jaringan.
• Mengakses informasi sistem.

Layar sentuh sangat berguna untuk operasi ruang peralatan dan pemeliharaan di tempat.

Prosesor dinding video mendukung berbagai metode kontrol untuk instalasi AV profesional. Metode yang didukung meliputi:

• Layar sentuh panel depan.
• Antarmuka browser web.
• Perintah LAN / TCP/IP.
• Kontrol serial RS-232.
• Perangkat lunak kontrol khusus.
• Aplikasi Android.

Opsi ini memungkinkan integrator memilih metode kontrol lokal atau jarak jauh yang sesuai untuk lingkungan proyek yang berbeda.

Prosesor mendukung hingga 256 preset tampilan per grup dinding video. Operator dapat membuat tata letak yang telah ditentukan sebelumnya dan memanggilnya kembali saat dibutuhkan. Siklus preset juga didukung, membuat prosesor cocok untuk lingkungan pemantauan di mana konten tampilan perlu diubah sesuai dengan tugas operasional yang berbeda. Fungsi tambahan meliputi:

• Manajemen grup tampilan independen.
• Overlay teks bergulir yang dapat dikonfigurasi.
• Kecerahan output yang dapat disesuaikan.
• Pemantauan status sinyal.
• Impor dan ekspor konfigurasi sistem yang didukung.

Prosesor dinding video VINCAN 16x16 menggunakan arsitektur pemrosesan perangkat keras FPGA khusus tanpa sistem operasi tertanam. Arsitektur ini dirancang untuk pemrosesan sinyal video profesional dan manajemen tampilan terpusat. Sangat cocok untuk lingkungan AV yang membutuhkan operasi berkelanjutan, termasuk pusat pemantauan keamanan, ruang kontrol, fasilitas industri, dan instalasi siaran.

Catatan: Kapasitas jendela, alokasi lapisan, kompatibilitas sinyal, dan fungsi matriks yang tersedia bergantung pada kartu yang terpasang dan resolusi operasi yang dipilih.

VINCAN adalah produsen peralatan AV profesional yang menyediakan prosesor dinding video, pengalih matriks modular, solusi AV over IP, dan produk transmisi sinyal.

Kami mendukung integrator sistem AV, distributor, dan kontraktor proyek dengan konfigurasi produk yang fleksibel, layanan OEM/ODM, dan bantuan teknis. Tim kami dapat membantu pelanggan memilih kartu input dan output yang sesuai berdasarkan persyaratan proyek mereka.
