Ringkasan Produk

PeraturanNSDesignStudio Pemrograman AV Automation Controllermenggabungkan kontrol perangkat AV profesional, antarmuka panel sentuh yang dapat disesuaikan, operasi berbasis browser, rekayasa jarak jauh, dan manajemen daya cerdas dalam satu platform terintegrasi.

Dirancang untuk sistem integrator dan proyek AV komersial sistem memungkinkan kontrol terpusat dari layar, proyektor, prosesor video, matriks switchers, sistem audio, PTZ kamera, pencahayaan,gorden bermotor, peralatan lingkungan, perangkat kontrol akses, dan sistem pihak ketiga lainnya.

Tidak seperti prosesor kontrol lainnya dalam rangkaian produk ini, NSDesignStudio lebih menekankan padalapisan perangkat lunak dan manajemenInsinyur dapat merancang antarmuka pengguna khusus, mengkonfigurasi perintah perangkat, membuat logika kontrol, mengelola sumber dan output dinding video, menetapkan izin pengguna,dan mengunggah atau mengunduh proyek melalui satu lingkungan desain visual.

Controller mendukung operasi jaringan lokal serta pemrograman jarak jauh, pemeliharaan, peningkatan, dan transfer proyek melalui Ethernet atau Internet.Mode web HTML memungkinkan perangkat yang kompatibel untuk mengakses lingkungan kontrol melalui browser, baik melalui server cloud melalui jaringan publik atau melalui server web yang digunakan secara lokal.

NSDesignStudio juga mendukung iPad, iPhone, Android, Windows, panel sentuh, dan kontrol berbasis web.dengan hingga 16 perangkat yang terhubung secara bersamaan sesuai dengan manual perangkat kerasTerminal yang berbeda dapat menggunakan antarmuka yang berbeda agar sesuai dengan operator, administrator, teknisi, atau pengguna ruangan.

Melalui kombinasi perangkat keras yang dapat diprogram, desain antarmuka visual, manajemen jarak jauh berbasis web, kontrol multi-platform, dan operasi daya otomatis,NSDesignStudio sangat cocok untuk proyek yang membutuhkan lebih dari kontrol ruangan dasar.

Keuntungan Produk Utama

Manajemen Jauh Berbasis Web

NSDesignStudio mendukung akses sistem berbasis browser melalui server cloud atau server web lokal.

Pengguna yang berwenang dapat melakukan fungsi seperti:

• Akses antarmuka
• Kontrol perangkat
• Pengeditan proyek
• Penghematan proyek
• Pemrograman jarak jauh
• Pemeliharaan jarak jauh
• Peningkatan jarak jauh
• Upload dan download proyek

Platform ini mendukung akses browser jarak jauh melalui jaringan 4G / 5G publik serta penyebaran web lokal dalam LAN.

Desain antarmuka panel sentuh khusus

Perangkat lunak NSDesignStudio memungkinkan pengintegrasi sistem untuk membangun antarmuka kontrol grafis khusus sesuai dengan persyaratan setiap ruangan, pelanggan, atau aplikasi.

Lingkungan desainnya meliputi:

• Bentuk persegi panjang dan latar grafis
• Tombol multi-state
• Kontrol teks dan input
• Slider
• Kontainer data
• Kontrol dinding video
• Kontrol sumber sinyal
• Kontrol meja
• Komponen khusus yang dapat digunakan kembali
• Beberapa halaman untuk skenario operasi yang berbeda

Editor antarmuka juga menyediakan keselarasan, pengelompokan, penguncian, lapisan, rotasi, font, transparansi, border, background, dan pengaturan penampilan.

Pengendalian Tombol yang Didorong Acara

Tombol dapat dikonfigurasi dengan keadaan normal, ditekan, dan melayang yang berbeda.

• Tekan
• Pembebasan
• Klik dua kali
• Pencet panjang
• Slide

Setiap tindakan dapat ditugaskan untuk:

• Pindah halaman
• Sembunyikan kontrol
• Kontrol tampilan
• Kirim perintah perangkat

Hal ini memungkinkan untuk membuat antarmuka pengguna yang disederhanakan serta halaman kontrol yang lebih maju untuk staf teknis.

Pengendalian Multi-Platform

Satu proyek kontrol dapat mendukung beberapa platform operasi, termasuk:

• iPad
• iPhone
• Tablet Android
• Smartphone Android
• Komputer Windows
• Panel sentuh khusus
• Terminal web berbasis browser

Manual perangkat keras menyatakan bahwa hingga 16 perangkat kontrol dapat terhubung secara bersamaan, dan setiap perangkat dapat menggunakan antarmuka pengguna yang berbeda.

Pemrograman Visual Tanpa Kode

Platform pemrograman dirancang untuk mengurangi ketergantungan pada bahasa pemrograman komputer tradisional.

Insinyur dapat mengkonfigurasi halaman kontrol dan fungsi secara visual, sementara perangkat lunak dapat secara otomatis menghasilkan tombol gaya 3D dan mendukung aset gambar PNG, WMF, ICO, dan GIF transparan.Hal ini membantu mengurangi waktu desain dan menyederhanakan pemeliharaan kemudian atau modifikasi antarmuka.

Kontrol perangkat AV yang komprehensif

Host kontrol yang dapat diprogram mendukung beberapa jenis peralatan pihak ketiga melalui:

• RS232
• RS485/RS422
• Infrared
• Relay
• I/O digital
• Ethernet
• TCP Server
• UDP
• Kontrol perangkat berbasis IP

Menurut manual perangkat keras, platform ini menyediakan delapan antarmuka RS232 yang dapat diprogram, delapan antarmuka RS485, delapan port inframerah, delapan port relay, dan delapan port I/O digital.

Integrasi Jaringan Lanjutan

Tumpukan protokol TCP/IP terintegrasi mendukung:

• IPv4
• DHCP
• ARP
• ICMP
• IGMP
• UDP
• TCP
• Resolusi nama domain
• Akses server cloud
• Operasi TCP Server

Server latar belakang yang dapat disesuaikan dapat menerima perintah dari perangkat jaringan, bekerja dengan pengontrol pusat yang saling terhubung, dan terintegrasi dengan perangkat lunak kontrol pihak ketiga yang kompatibel.

Manajemen Daya Otomatis

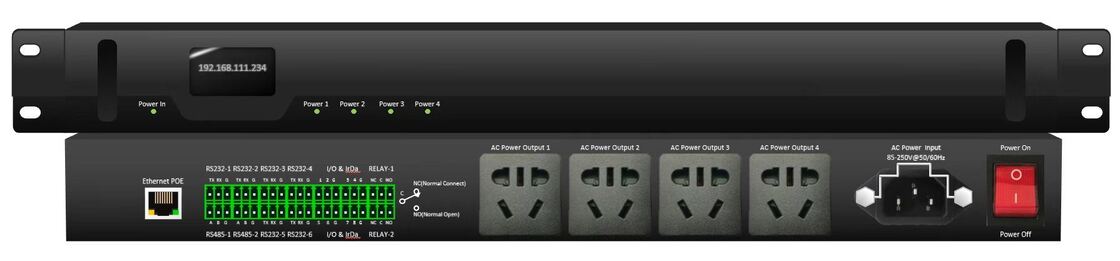

Gambar produk menunjukkan empat output daya AC yang dikelola secara independen dengan indikator status daya panel depan yang sesuai.

Hal ini memungkinkan perangkat AV yang terhubung untuk dimasukkan ke dalam urutan startup dan penutupan sistem, membantu mengkoordinasikan:

• Kekuatan tampilan
• Daya proyektor
• Daya peralatan audio
• Daya perangkat periferal
• Penutupan sistem terjadwal
• One-touch room startup

Kemampuan kontrol daya ini memberikan NSDesignStudio posisi otomatisasi all-in-one yang lebih jelas daripada prosesor kontrol programmable lainnya dalam rangkaian produk.

Automasi yang Kompleks dan Logika Pemicu

Platform ini mendukung urutan perintah gabungan yang terdiri dari beberapa tindakan.dan perintah gabungan dapat disarang untuk membuat alur kerja otomatisasi yang lebih maju.

Fungsi berbasis pemicu dapat merespons:

• Data RS232
• Data RS485
• Status I/O digital
• Perintah jaringan
• Sensor eksternal
• Tindakan antarmuka pengguna

Misalnya, satu perintah adegan dapat menyalakan layar, menurunkan layar proyeksi, memilih sumber AV, menyesuaikan sistem audio, mengatur tingkat pencahayaan,dan mengaktifkan preset konferensi video.

Teknik dan Pemeliharaan dari Jauh

Sistem integrator dapat memodifikasi proyek dari jarak jauh melalui Ethernet atau koneksi Internet daripada mengunjungi setiap situs.

Aliran kerja jarak jauh yang didukung meliputi:

• Mengunggah program baru
• Mengunduh proyek yang sudah ada
• Pembaruan antarmuka
• Mengubah perintah kontrol
• Melakukan pemeliharaan jarak jauh
• Peningkatan program sistem
• Pemecahan masalah peralatan yang terhubung ke jaringan

Spesifikasi Teknis

Fungsi Perangkat Lunak dan Antarmuka Pengguna

Manajemen Proyek

NSDesignStudio mendukung

• Membuat proyek baru
• Membuka Proyek Lokal
• Membuka proyek online
• Pengunggahan proyek
• Mengunduh proyek
• Mengelola proyek yang baru digunakan
• Mengganti bahasa antarmuka

Bar alat konfigurasi utamanya termasuk pengeditan antarmuka, konfigurasi output-node, konfigurasi sumber sinyal, konfigurasi agen, konfigurasi kontrol pusat, konfigurasi pengguna, upload,dan fungsi download.

Kustomisasi antarmuka

Sistem integrator dapat membuat halaman yang berbeda untuk ruang yang berbeda, mode operasi, atau peran pengguna.

Halaman-halaman yang mungkin termasuk:

• Halaman Selamat Datang
• Halaman kontrol pertemuan
• Halaman pilihan sumber
• Halaman kontrol audio
• Halaman kontrol kamera
• Halaman video-wall
• Halaman kontrol pencahayaan
• Halaman manajemen daya
• Halaman status sistem
• Halaman pemeliharaan teknis

Platform ini mendukung latar belakang halaman global, isian padat atau gradien, gambar kustom, komponen yang dapat digunakan kembali, antialiasing, transparansi, perbatasan, sudut bulat, dan lapisan grafis.

Video Wall dan Manajemen Sumber

Tidak seperti antarmuka kontrol ruang dasar, NSDesignStudio mencakup area konfigurasi khusus untuk:

• Node output
• Sumber sinyal
• Kontrol dinding video
• Kontrol sumber
• Kelompok input
• Node penerus
• Konfigurasi agen

Hal ini membuatnya cocok untuk sistem AV yang menggabungkan otomatisasi ruangan dengan pemrosesan video terdistribusi dan manajemen video-wall.Manual perangkat lunak mengidentifikasi sebagai perangkat lunak penggunaan dan kontrol untuk node pemrosesan video terdistribusi seri AQS.

Konfigurasi Pengguna dan Izin

Halaman antarmuka yang berbeda dan fungsi kontrol dapat dibuat untuk:

• Pengguna akhir
• Administrator ruang pertemuan
• Guru
• Operator
• Teknisi sistem
• Insinyur pemeliharaan

Hal ini membantu mencegah pengguna yang tidak sah mengakses pengaturan sistem lanjutan sambil mempertahankan antarmuka operasi sehari-hari yang sederhana.

Aplikasi Tipikal

Ruang Konferensi Perusahaan

NSDesignStudio dapat menyediakan operasi ruang pertemuan satu sentuhan untuk:

• Pengendalian layar dan proyektor
• Mengganti sumber
• Volume audio
• Praset kamera PTZ
• Konferensi video
• Adegan pencahayaan
• Pengendalian tirai
• Manajemen daya peralatan

Tombol “Start Meeting” dapat mengeksekusi beberapa perintah terkoordinasi, sementara tombol “End Meeting” dapat mematikan peralatan dalam urutan yang benar.

Kantor Pintar Bermacam Ruang

Arsitektur manajemen berbasis browser cocok untuk organisasi yang mengoperasikan beberapa ruang pertemuan atau ruang kolaborasi.

Fasilitas dan tim AV dapat dari jarak jauh:

• Sistem ruang pemeriksaan
• Perbarui antarmuka kontrol
• Ubah perintah perangkat
• Pertahankan preset ruangan
• Mengunggah proyek yang direvisi
• Sistem akses tanpa bepergian ke setiap ruangan

Pusat Komando dan Kontrol

Kontroler dapat mengintegrasikan:

• Dinding video
• Node AV terdistribusi
• Mesin pengganti matriks
• Tampilan operator
• Kamera PTZ
• Sistem audio
• Sinyal kontrol akses
• Perangkat pengelolaan daya

Antarmuka khusus dapat dirancang untuk operator, pengawas, dan staf pemeliharaan, dengan halaman dan izin yang berbeda untuk setiap peran.

Ruang Kelas dan Pusat Pelatihan Cerdas

Guru atau pelatih dapat mengontrol:

• Tampilan interaktif
• Proyektor
• Kamera dokumen
• Komputer
• Sistem audio
• Peralatan rekaman
• Pencahayaan
• Urutan daya

Antarmuka dapat disederhanakan untuk pengajaran sehari-hari sambil menjaga fungsi teknik pada halaman pemeliharaan yang dilindungi.

Auditorium dan Ruang Berfungsi Berbagai

Platform otomatisasi dapat mengkoordinasikan:

• Sistem proyeksi
• Pemandangan panggung
• Prosesor audio
• Adegan pencahayaan
• Ponsel bermotor
• Sistem tirai
• Peralatan sumber
• Kekuatan peralatan

Mode operasi yang telah ditetapkan dapat dibuat untuk presentasi, upacara, sesi pelatihan, pertunjukan, dan konferensi video.

Museum dan Ruang Pameran

NSDesignStudio dapat digunakan untuk mengontrol:

• Pameran multimedia
• Tanda digital
• Layar interaktif
• Adegan pencahayaan
• Pemutaran media terjadwal
• Sensor Lingkungan
• Kekuatan peralatan
• Konten yang dipicu pengunjung

Pemeliharaan berbasis browser memungkinkan konten proyek dan antarmuka kontrol diperbarui dari jarak jauh.

Hotel dan Pusat Konferensi

Platform ini cocok untuk:

• Ruang rapat
• Ruang makan
• Ruang pertemuan VIP
• Pusat Konferensi
• Ruang pelatihan
• Ruang acara serbaguna

Antarmuka terpisah dapat dibuat untuk tamu, karyawan hotel, operator acara, dan teknisi AV.

Proyek AV dan Video Wall Terdistribusi

Karena NSDesignStudio mencakup kontrol video-wall, konfigurasi sumber, manajemen output-node, dan dukungan node terdistribusi,sangat cocok untuk proyek yang menggabungkan otomatisasi AV dengan distribusi video jaringan.

Penyebaran khas meliputi:

• Ruang kontrol keamanan
• Pusat manajemen lalu lintas
• Pusat operasi darurat
• Pusat pengalaman perusahaan
• Ruang pameran
• Ruang pemantauan kampus

Mengapa memilih NSDesignStudio?

Solusi NSDesignStudio tidak diposisikan sebagai prosesor kontrol pusat konvensional lainnya.

• Perangkat keras kontrol yang dapat diprogram
• Desain antarmuka pengguna visual
• Manajemen node video terdistribusi
• Akses jarak jauh berbasis web
• Transfer proyek awan
• Kontrol sentuh multi-platform
• Manajemen daya peralatan otomatis
• Teknik dan pemeliharaan jarak jauh

Hal ini membuatnya sangat cocok untuk integrator sistem yang perlu memberikan pengalaman pengguna yang disesuaikan dan memelihara beberapa sistem AV secara efisien setelah instalasi.
