Aku.instruksi pemasangan

Untuk menghemat waktu berharga Anda, manual ini tidak memperkenalkan akal sehat

penggunaan peralatan listrik, silakan ikuti akal sehat peralatan listrik umum.

Sebelum menggunakan perangkat, silakan baca petunjuk pengoperasiannya dengan hati-hati sehingga Anda dapat dengan cepat

menjadi akrab dengan pengoperasian dan penggunaan perangkat.

II. langkah-langkah instalasi

1. Sambungkan output HDMI dari prosesor splicing ke port input HDMI dari kristal cair

unit display, dan setiap unit display dapat dihubungkan ke setiap port output HDMI dari prosesor splicing;

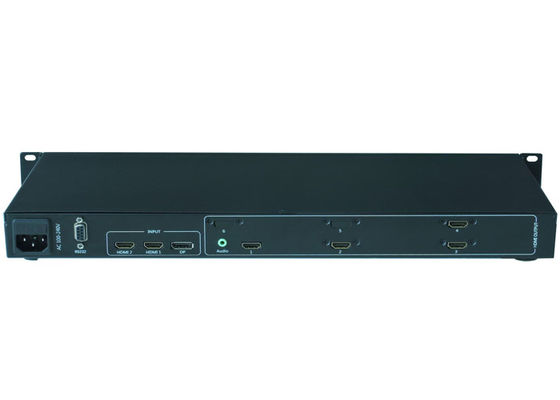

2. Sambungkan sumber sinyal yang akan ditampilkan ke salah satu antarmuka HDMI1, HDMI2, dan DP;

3. Pertama kali Anda mengatur video wall controller, Anda perlu untuk terhubung ke antarmuka RS232

dari video wall controller melalui kabel serial.

Diagram instalasi adalah sebagai berikut:

daya pada

Setelah kabel di atas dihubungkan, colokkan sumber daya 100-240V AC, hidupkan saklar daya perangkat,

Lampu indikator daya berwarna merah, dan perangkat dalam keadaan berfungsi;

Pengaturan Komunikasi Perangkat Lunak

Penggunaan pertama dari 4K video wall controller perlu di-debug oleh perangkat lunak sesuai dengan pengaturan yang sebenarnya

Sebelum debugging, perangkat lunak kontrol dan perangkat harus berkomunikasi secara normal.

Berikut ini adalah mode pengaturan komunikasi:

Buka folder Software di dalam CD dan salin ke hard disk komputer, buka file VideoWallcontrol.exe di dalamnya,

dan kemudian muncul antarmuka berikut;
