1080P MINI SD / HD / 3G SDI To HDMI Converter Dengan HDMI1.3 HDCP1.1 / 1.2

1.0 Pendahuluan

Konverter SDI ke HDMI memungkinkan sinyal SD-SDI, HD-SDI dan 3G-SDI ditampilkan pada layar HDMI/SDI

sambil memastikan bit rate tinggi 2,970 Gbit/s untuk memberikan transmisi sinyal cepat tanpa kehilangan apapun.

Bagi para profesional, ini berarti lebih mudah untuk mendistribusikan dan memperluas sinyal 3G SDI Anda

sekaligus memberi Anda kemampuan untuk menampilkan pekerjaan Anda di layar HDMI berkat konverter HDMI bawaan.

Selain itu, berkat desain 3G-SDI loop-through, pengguna dapat menikmati SDI dan

HDMI ditampilkan secara bersamaan.

2.0 Fitur

1)Operasi pada 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s

dan 270Mbits/s.;

2)Mendukung SMPTE 425M (Level A dan Level B), SMPTE 424M,

SMPTE 292M,SMPTE 259M-C.;

3)Output loop yang disamakan dan di-clock ulang• De-embedder audio terintegrasi untuk a

maksimum 8 saluran, audio 48 kHz.;

4)Deteksi mode video otomatis (3G/SD/HD);

5)Konversi dari SMPTE 425M level B ke Level A 1080p 50/59.94/

60 4:2:2 10-bit.;

6)Terhubung dengan unit lain untuk memperpanjang sinyal Anda jarak jauh.;

7)Tampilan simultan dengan sinyal SDI dan HDMI;

8)Mendukung jarak transmisi sinyal hingga 300M untuk sinyal SDI,

200M untuk sinyal HD dan 100M untuk sinyal 3G;

9)1080P MINI SD / HD / 3G SDI ke Konverter HDMI dengan HDMI1.3 HDCP1.1/1.2;

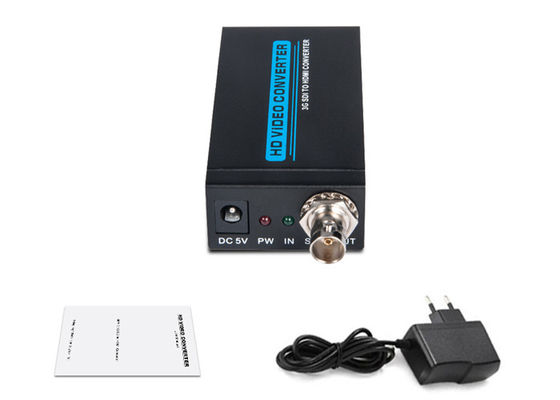

3.0 Aksesoris kemasan:

Sebelum mencoba menggunakan unit ini, harap periksa kemasannya dan pastikan:

item berikut terkandung dalam karton pengiriman:

(1) KONVERTER SDI KE HDMI------------------------------------------1Pcs

(2) Adaptor Daya DC 5V ----------------------------------------1Pcs

(3) Panduan Pengguna ------------------------------------------------------- ------1 buah

4.0 Spesifikasi

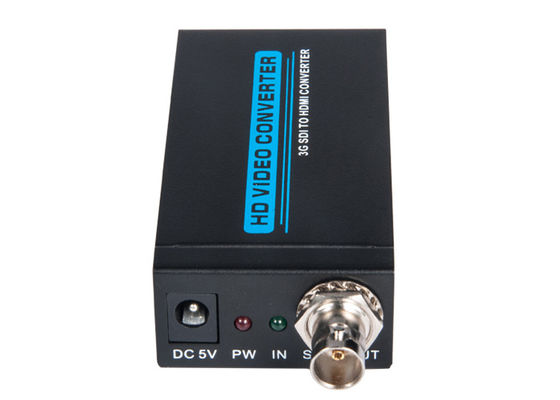

Port Masukan ------------------------------------------------- 1 x BNC (SDI/HD-SDI/3G-SDI);

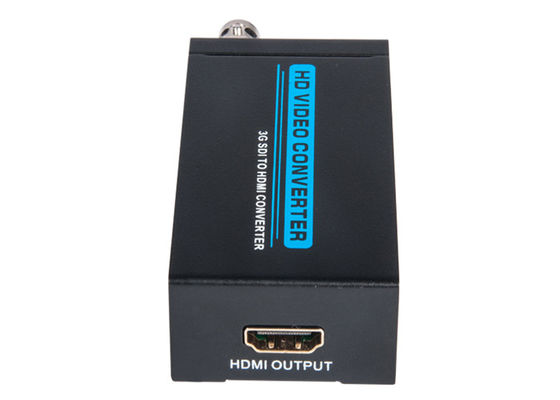

Port Keluaran -------------------------------------------------- --------------------------1 x HDMI;

Tingkat Transmisi SDI----------------------2.970 Gbit/dtk dan 2.970/1,001 Gbit/dtk

Resolusi Masuk/Keluaran------480i, 576i, 720p@50/59.94,60 ,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Sumber Daya listrik------------------------------------------------ ---------------DC 5V;

Perlindungan ESD Model tubuh manusia --------------------±8kV (debit celah udara)

±4kV (pengosongan kontak);

Dimensi------------------------------------------------- ---- 82mm x 43.5mm x 23mm;

Bobot------------------------------------------------- ----------------------------------- 150g;

Suhu Pengoperasian ----------------------------------0°C ~ 40°C / 32°F ~ 104° F;

Suhu Penyimpanan ------------------------------------20°C ~ 60°C / -4°F ~ 140 °F;

Kelembaban elatif --------------------------------------- 20 ~ 90% RH (Non-kondensasi);

Konsumsi Daya (Maks) -------------------------------------------------------- -----------------5W;

Nama produk--------------------1080P MINI SD/HD/3G SDI ke HDMI Converter dengan HDMI1.3 HDCP1.1/1.2;

5.0 Koneksi dan operasi

5.01 Hubungkan Kabel Coaxial antara sumber sinyal SDI dan SDI INPUT

dari konverter.

5.02 Hubungkan Kabel HDMI antara konverter dan tampilan HDMI.

5.03 Hubungkan adaptor daya antara konverter dan stopkontak.

5.04 Buka catu daya sumber sinyal HDMI dan layar.Memilih

port input yang sesuai, maka berfungsi.
