1080P MINI HDMI Ke SD / HD / 3G SDI Converter Dengan HDMI1.3 HDCP1.1 / 1.2

1.0pengantar

Konverter MINI HDMI ke SDI memungkinkan sinyal HDMI ditampilkan pada layar SDI sambil memastikan tinggi

bit rate 2.970 Gbit/s untuk memberikan sinyal resolusi tinggi tanpa kehilangan apapun.Untuk profesional ini berarti

bahwa sekarang lebih mudah untuk mengubah sinyal HDMI definisi tinggi Anda dengan audio ke SDI untuk transmisi jarak jauh

dan tampilkan pekerjaan Anda di layar SDI.

2.0Fitur

***Mendukung HDMI1.3 HDCP1.1/1.2;

***Menunjukkan sumber HDMI pada layar SDI.;

Antarmuka SDI beroperasi pada bitrate 2.970 Gbit/s, 2.970/1.001 Gbit/s,;

1,485 Gbit/dtk, 1,485/1,001 Gbit/dtk dan 270 Mb/dtk.;

***Mendukung pengaturan waktu input HDMI: 480i@59.94, 576i, 720p@50/59.94/60,

1080i@50/59.94/60, 1080p@23.98/24/25/29.97/30/50/59.94/60.;

***Mengubah sinyal HDMI ke SDI:480i/576i ke SD-SDI (SMPTE 259M-C, pada bitrate 270 Mbit/s)

720p/1080i ke HD-SDI (SMPTE 292M, pada bitrate 1,485 Gbit/dtk atau 1,485/1,001 Gbit/dtk) 1080p ke 3G-SDI

(SMPTE 424M/425M-AB, pada bitrate 2.970 Gbit/s dan 2.970/1.001 Gbit/s).

***Mendukung jarak keluaran SDI hingga 100 meter (3G-SDI), 200 meter (HD-SDI), atau 300 meter (SD-SDI);

***1080P MINI HDMI ke SD / HD / 3G SDI Converter dengan HDMI1.3 HDCP1.1/1.2

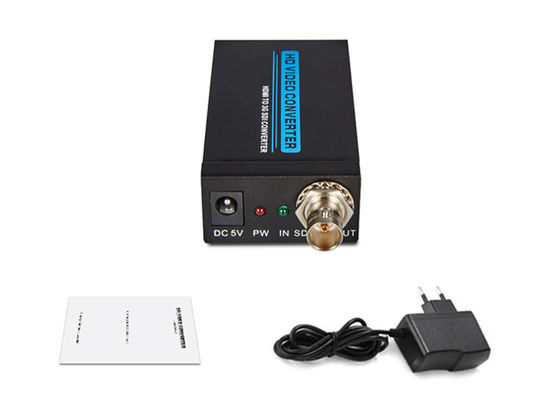

3.0Aksesoris kemasan:

Sebelum mencoba menggunakan unit ini, harap periksa kemasannya dan pastikan item-item berikut ada:

dalam karton pengiriman:

(1) 1080P MINI HDMI ke SD/HD/3G SDI Converter ------------------------------1Pcs

(2) Adaptor Daya DC 5V ----------------------------------------1Pcs

(3) Panduan Pengguna ------------------------------------------------------- ------1 buah

4.0spesifikasi

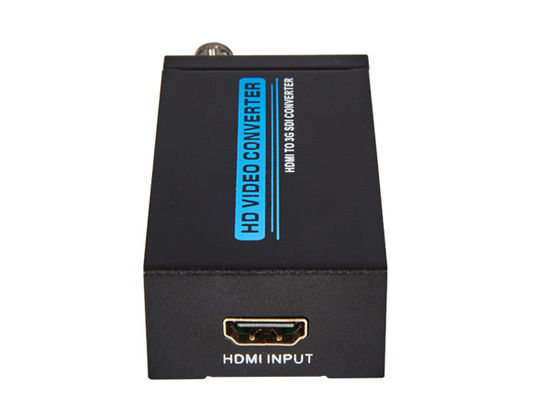

Port Masukan ------------------------------------------------ ---------------------------1 x HDMI;

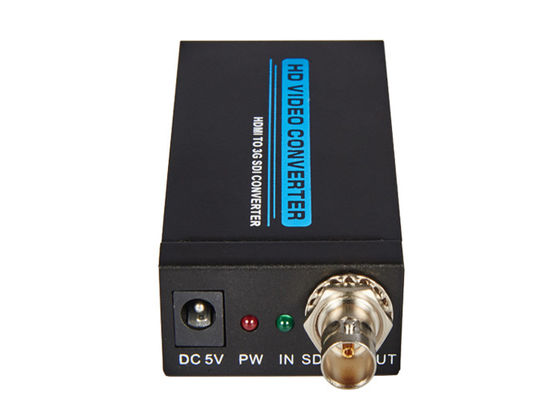

Port Keluaran --------------------------------------------------------1 x BNC (SDI/HD-SDI/3G-SDI);

Tingkat Transmisi SDI----------------------2.970 Gbit/dtk dan 2.970/1,001 Gbit/dtk

Resolusi Masuk/Keluaran------480i, 576i, 720p@50/59.94,60 ,1080i@50/59.94/60

1080p@23.97/24/25/29.97/30/50/59.94/60;

Sumber Daya listrik------------------------------------------------ ---------------DC 5V;

Perlindungan ESD Model tubuh manusia---------------------±8kV (debit celah udara)

±4kV (pengosongan kontak);

Dimensi------------------------------------------------- ---- 82mm x 43.5mm x 23mm;

Bobot------------------------------------------------- ----------------------------------- 150g;

Suhu Pengoperasian ----------------------------------0°C ~ 40°C / 32°F ~ 104° F;

Suhu Penyimpanan ------------------------------------20°C ~ 60°C / -4°F ~ 140 °F;

Kelembaban elatif --------------------------------------- 20 ~ 90% RH (Non-kondensasi);

Konsumsi Daya (Maks) -------------------------------------------------------- -----------------5W;

Nama produk-----------------1080P MINI HDMI ke SD/HD/3G SDI Converter dengan HDMI1.3 HDCP1.1/1.2;

5.0 Koneksi dan operasi

5.01 Hubungkan Kabel HDMI antara sumber sinyal HDMI dan INPUT HDMI

dari konverter.

5.02 Hubungkan Kabel Coaxial antara konverter dan layar SDI.

5.03 Hubungkan adaptor daya antara konverter dan stopkontak.

5.04 Buka catu daya sumber sinyal HDMI dan layar.Memilih

port input yang sesuai, maka berfungsi.
