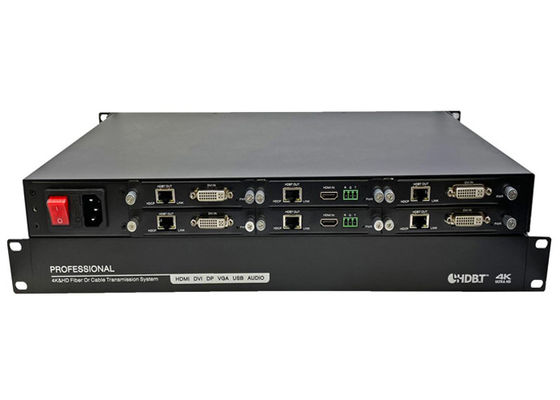

Detail produk:
|
| Nama Produk: | Ultra Slim 4K HDMI melalui HDBaseT 70 Meter Exender dengan 6 port output HDBaseT | konektor HDBaseT: | RJ45 |
|---|---|---|---|
| Jarak HDBaseT: | 70 meter dan 100 meter | Bandwidth: | 10.2 Gbps |
| Versi HDBaseT: | V1.0 | spesifikasi IR: | Dukungan 0 ~ 38 Khz |
| Menyoroti: | 70M USB Video Extender,Unix USB Video Extender,Windows HD Video Extender |
||
IKHTISAR PRODUK:
Pemancar:
HDBaseT OUT: Hubungkan ke unit Penerima dengan kabel CAT5e/6/7 tunggal untuk transmisi semua sinyal data termasuk daya.
(2) IR OUTHubungkan ke IR Blaster untuk mengirimkan sinyal IR ke perangkat dalam jarak pandang langsung dari IR Blaster.
IR IN: Hubungkan ke IR Extender untuk memperluas jangkauan kontrol IR dari perangkat yang terletak dari jarak jauh.Pastikan remote yang digunakan berada dalam jarak pandang langsung dengan IR Extender.
HDBaseT Active LED: LED ini akan berkedip per detik saat perangkat dihidupkan.
HDBaseT Link LED: LED ini akan menyala ketika link HDBaseT dibuat antara pemancar dan penerima.
HDMI IN: Menyambungkan ke peralatan sumber HDMI seperti pemutar DVD atau Blu-ray.
RS232: Hubungkan ke PC atau Laptop melalui terminal RS232 ke kabel 9-pin D-Sub untuk transmisi perintah RS-232.
(3) LED HDCP: LED ini akan berkedip saat perangkat tidak memiliki HDCP, selalu menyala saat perangkat memiliki HDCP.
Penerima:
HDBaseT IN: Hubungkan ke unit Penerima dengan kabel CAT5e/6/7 tunggal untuk transmisi semua sinyal data termasuk daya.
IR OUTHubungkan ke IR Blaster untuk mengirimkan sinyal IR ke perangkat dalam jarak pandang langsung dari IR Blaster.
IR IN: Hubungkan ke IR Extender untuk memperluas jangkauan kontrol IR dari perangkat yang terletak jauh.Pastikan remote yang digunakan berada dalam jarak pandang langsung dengan IR Extender.
LED Aktif HDBaseT: LED ini akan berkedip per detik saat perangkat dihidupkan.
LED Tautan HDBaseT: LED ini akan menyala ketika tautan HDBaseT dibuat antara pemancar dan penerima.
DC 12V: Colokkan catu daya DC 12V ke unit dan sambungkan adaptor ke stopkontak AC.
HDMI OUT: Menyambungkan ke peralatan sumber HDMI seperti pemutar DVD atau Blu-ray.
RS232: Hubungkan ke PC atau Laptop melalui terminal RS232 ke kabel 9-pin D-Sub untuk transmisi perintah RS-232.
LED HDCP: LED ini akan berkedip saat perangkat tidak memiliki HDCP, selalu menyala saat perangkat memiliki HDCP.
Spesifikasi Produksi
| Fungsi | Jumlah sinyal input | Pemancar: 6-CH (DVI, HDMI, IR, Saklar jarak jauh) |
| Jumlah sinyal keluaran | Penerima: 1CH (DVI, HDMI, IR, Saklar jarak jauh) | |
| Jarak transmisi |
WLHDB-USB70:0-70m WLHDB-USB100:0-100m |
|
| Performa transmisi video | Antarmuka masukan video | HDMI dan DVI-I (hanya mendukung sinyal DVI-D) |
| Antarmuka keluaran video | HDMI dan DVI-I (hanya mendukung sinyal DVI-D) | |
| Resolusi | 1080p/1080i/720p/720i/576p/576i/480p/480i dukungan maksimum 4K×2K | |
| Tarif Transfer Maksimum | 10Gbps | |
| IR | Antarmuka kendali jarak jauh | Port audio 3.5mm |
| Antarmuka kendali jarak jauh | Sinyal kendali jarak jauh IR | |
| USB | Protokol | Hanya mendukung keyboard dan mouse USB |
| Sumber Daya listrik | Rentang tegangan: |
Masukan: AC110V-220V, 50/60HZ Keluaran: DC9V/1A |
| Konsumsi daya |
Pemancar: 5W Penerima: 5W |
|
| Atribut penampilan | Ukuran (P×L×T) |
Pemancar: 112.4mm×78.9mm×27.9mm Penerima: 112.4mm×78.9mm×27.9mm |
| Bahan | casing baja | |
| Warna | Hitam | |
| Lingkungan operasi | Suhu penyimpanan | -40-80℃ |
| Kelembaban relatif | 0-95% (Tanpa kondensasi) | |
| Suhu kerja | -15℃-55℃ | |
| Nama Produk | Ultra Slim 4K HDMI melalui HDBaseT 70 Meter Exender dengan 6 port output HDBaseT | |
Menggunakan diagram aplikasi:
Ultra Slim 4K HDMI melalui HDBaseT 70 Meter Exender dengan 6 port output HDBaseT
