HD multi-screen KVM decoder all-in-one mesin IP-Based KVM Switch
HD multi-picture KVM all-in-one machine adalah penggunaan penuh teknologi pemrosesan kompresi video,
teknologi jaringan, teknologi visualisasi, kontrol terpusat dan teknologi canggih lainnya,
untuk membangun jaringan IP sebagai link, mengatur pemrosesan video splicing, manajemen kolaboratif KVM,
pemrosesan audio, kontrol terpusat dan fungsi lainnya dan pengkodean dan dekodean dalam satu peralatan.
Ini memiliki karakteristik server terdistribusi, jaringan, visual, dan terdesentralisasi.
sepenuhnya mempertimbangkan kinerja kunci sinkronisasi, real-time, kompatibilitas, efek pernapasan dan
Reduksi warna dalam pemrosesan video. Antarmuka HDMI mendukung hingga 3840x2160@30Hz input dan output,
multi-screen splicing screen, I / O, IR, RS232 kontrol eksternal, memberikan pengurangan biaya, mudah kabel,
kontrol visual, kontrol terdesentralisasi, untuk berbagai skenario aplikasi video HD atau 1080P.

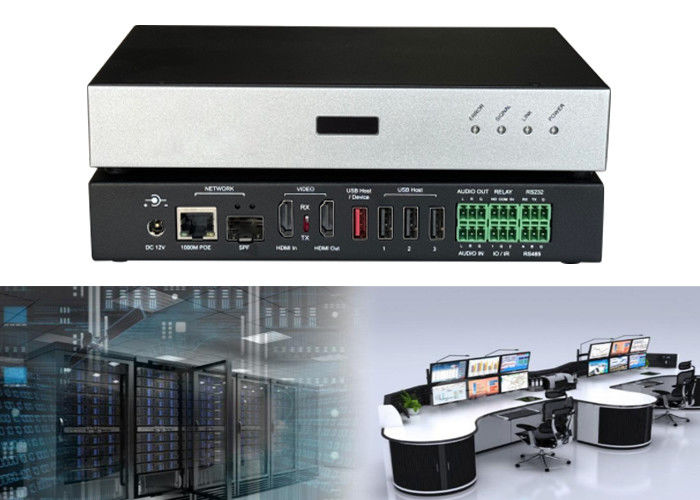

Hal ini dapat digunakan secara luas di pusat konferensi, pusat pameran, pusat komando, pusat transportasi, dll.
2.IP-Based KVM Switch karakteristik fungsional
- Integrated encoder decoder, mode transformasi kode dial;
- mendukung protokol H.264 dan H.265 Codec;
- Benar-benar didistribusikan, tidak ada server, tidak ada peralatan tambahan lainnya, sepenuhnya terdesentralisasi;
- Real-time yang baik, pengalaman yang baik, output video kursi KVM dan latensi rata-rata lokal host 60ms;
- Operasi visualisasi, KVM dan operasi visualisasi klien;
- Interface HDMI mendukung hingga 3840x2160@30Hz input dan output;
- Kinerja sinkronisasi lebih baik, mendukung layar pemasangan LCD, LED, DLP;
- Mendukung dekoding multi-saluran, layar tunggal 16 layar, roaming, superposisi;
- Mendukung pengaturan awal tata letak jendela kustom umum;
- Dukungan untuk pra-layout dan rilis;
- Subtitle pendukung, adegan, jajak pendapat adegan;
- Dukungan untuk penyesuaian antarmuka yang dipersonalisasi.
- IP-Based KVM Switch

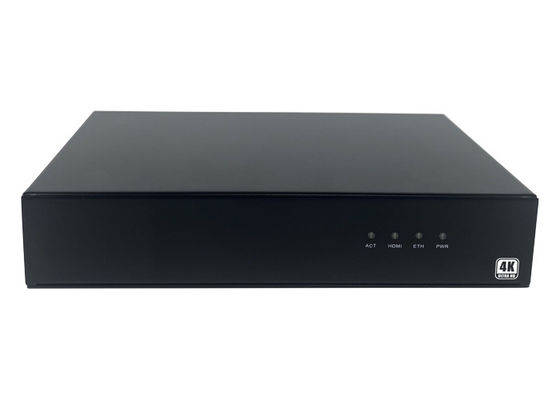

| Nomor urutan |
nama |
deskripsi |
| 1 |
Lampu pilot ACT |
- CPU dan lampu alarm batas suhu
|
| Lampu pilot HDMI |
- Port HDMI IN di panel belakang terang setelah input sinyal
- Atau cahaya adalah ketika HDMI OUT port panel belakang terhubung ke ujung output.
|
| ETH, lampu pilot |
- Port jaringan panel belakang terhubung ke jaringan gigabit setelah cahaya
|
| PWR, lampu pilot |
- Cahaya ketika POE atau 12V
|

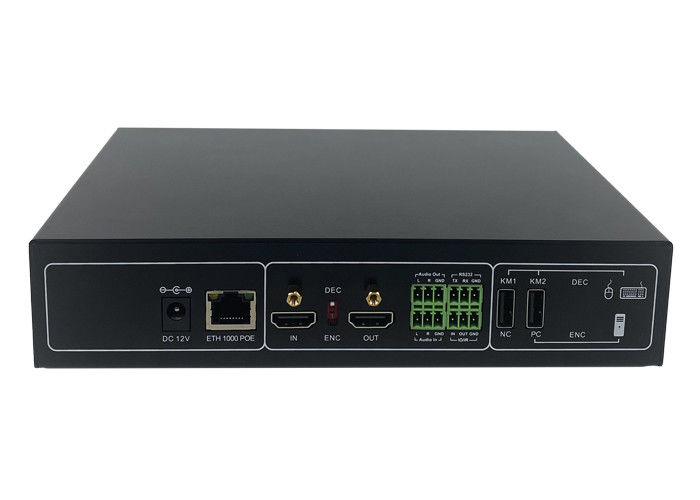

| Nomor urutan |
nama |
deskripsi |
| 2 |
Antarmuka catu daya DC 12V |
- 12V DC power supply master head interface, digunakan untuk menghubungkan DC 5.5 * 2.1 spesifikasi head power supply, dan jaringan POE power supply mutual backup.
|
| 3 |
E TH 1000 POE |
- Gigabit jaringan antarmuka, dukungan POE sumber daya, gigabits switch, dan jaringan POE sumber daya cadangan bersama.168. **
|
| 4 |
HDMI IN
Antarmuka input video
|
- Digunakan untuk input video HDMI ketika digunakan sebagai node input.
|
| 5 |
Saklar penunjuk |
- Digunakan untuk mengkodekan mode input dan decoding mode output
- Kode ENC, sebagai node input, sumber sinyal
- Ini adalah dekoding DEC, sebagai node output, KVM node kursi dan IPC node penerus
|
| 6 |
HDMI OUT
Antarmuka output video
|
- Untuk sinyal masuk berdering keluar, ketika digunakan sebagai node input
- Gunakan untuk menghubungkan sisi output HDMI sebagai node output
|
| 7 |
Audio Out Audio interface output |
- 3.5mm 3 Pin antarmuka, untuk antarmuka output audio analog, L adalah saluran kiri, R adalah saluran kanan, GND adalah tanah
|
| 8 |
Audio I n Antarmuka input audio |
- 3.5mm 3 Pin antarmuka input audio analog, L adalah saluran kiri, R adalah saluran kanan, GND adalah tanah
|
| 9 |
R S232 Antarmuka |
- R S232 Serial port 3 Pin interface, fungsi dua arah dan transmisi langsung sisi jaringan, TX untuk mengirim, RX untuk menerima, GND untuk tanah.
|
| 10 |
Antarmuka IR / IO |
- IR / IO multiplexing 3pin interface, fungsi IR dan IO adalah pilihan. IR dapat menerima atau mengirim hanya. IO mendukung menerima atau mengirim. IO memiliki dua cara.
|
| 11 |
K M1 /NC |
- Antarmuka ini adalah NC yang tidak valid saat memasuki mode (ENC).
- Ketika mode KVM output (DEC), antarmuka ini dapat menghubungkan mouse atau keyboard, node output biasa, antarmuka tidak berfungsi.
|
| 12 |
K M2 / PC |
- Saat memasuki mode (ENC), PC antarmuka ini menerima antarmuka USB dari host sumber sinyal kontrol. Untuk mengirimkan sinyal mouse dan keyboard.
- Ketika mode KVM output (DEC), antarmuka ini dapat terhubung ke mouse atau keyboard, node output biasa, antarmuka tidak berfungsi.
|
