Detail produk:
|
| Tarif Transmisi SDI: | 2.970 Gbps, 1.485 Gbps | Standar SMPTE: | 425M Tingkat A & B, 424M, 292M, 259M-C |
|---|---|---|---|
| Jarak Kabel SDI: | 3G/HD/hingga 100/200 meter dengan kabel BELDEN 1694A | Jarak Kabel HDMI: | 10 m, 8/12-bit |
| Konsumsi daya: | 5W | Ukuran: | 110mm (L)×288mm (D)×32 mm (T) |
| Berat: | 750 g | Bahan Sasis: | Logam |
| Menyoroti: | Konverter HDMI 2.970Gbps,Konverter HDMI 5W,Konverter SDI 1.485Gbps |
||
2.970Gbps Konverter HDMI
Konverter Scaler ALL ke SDI
1. Perkenalan
SDI to ALL Scaler Converter memungkinkan sinyal SD, HD dan 3G-SDI ditampilkan pada layar port HDMI/DVI/VGA/Composite.Ini berarti bahwa sekarang lebih mudah bagi para profesional untuk mendistribusikan dan memperluas sinyal SDI mereka sambil memberikan kemampuan untuk menampilkan pekerjaan di layar ini.Selain itu, berkat output audio L/R, pengguna dapat menampilkan format audio analog sementara desain loop-through 3G-SDI menguntungkan pengguna dengan membiarkan mereka menampilkan konten secara simultan pada layar port SDI dan HDMI/DVI/VGA/Composite.
2. Fitur
Mendukung sinyal input SD-SDI, HD-SDI dan 3G-SDI dengan deteksi otomatis;
Mendukung output HDMI/DVI/VGA/Composite dan SDI (bypass) secara bersamaan;
Antarmuka SDI beroperasi pada bitrate 2.970 Gbit/s, 2.970/1.001 Gbit/s,
1,485 Gbit/dtk, 1,485/1,001 Gbit/dtk, dan 270 Mb/dtk;
Mendukung jarak input/output SDI hingga 100 meter (3G-SDI), 200
meter (HD-SDI), atau 300 meter (SD-SDI);

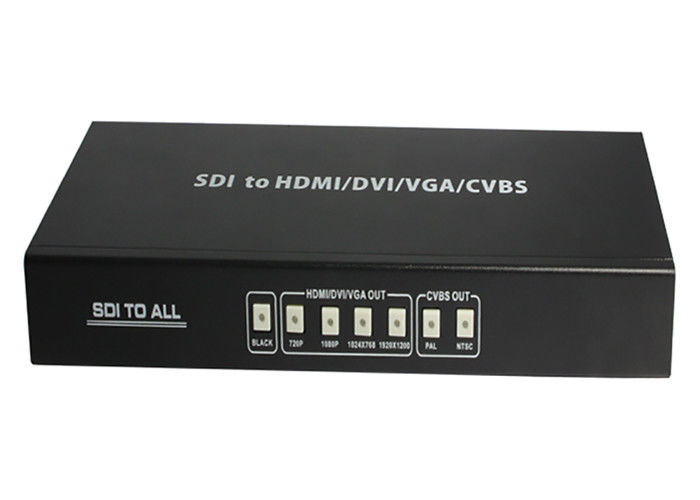

Skalakan sinyal SDI apa pun ke HDMI/DVI/VGA/Composite:
1. Pengaturan waktu HDMI/DVI/VGA: 1280x720,1920x1080,1024x768,1920x1200;
2. Format komposit: PAL,NTSC;
Mendukung mode input SDI:
1. SD-SDI (SMPTE 259M-C, pada bitrate 270 Mbit/s)
2. HD-SDI (SMPTE 292M, pada bitrate 1,485 Gbit/dtk dan 1,485/1,001 Gbit/dtk)
3. 3G-SDI (SMPTE 424M/425M-AB, pada bitrate 2.970 Gbit/s dan
2.970/1.001 Gbit/dtk)
Mendukung output sinyal layar hitam;
Output loop yang disamakan dan di-clock ulang;
Output audio alternatif ke analog 2CH;
Isi Paket
SDI ke ALL Scaler Converter 1pcs
Adaptor daya DC 12V / 2.5A 1 pcs
Manual Operasi 1 pcs
3. Spesifikasi
Standar SMPTE ...................................................425M Tingkat A & B, 424M, 292M, 259M-C
Tingkat Transmisi SDI ................................................. 2.970Gbps, 2.970/1.001Gbps, 1.485Gbps,
1.485/1.001Gbps, dan 270Mbps

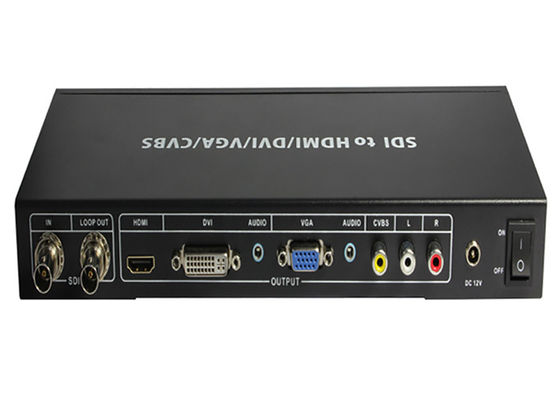

Port Masukan ................................................................. ...........1×BNC (SD/HD/3G-SDI)
Pelabuhan Keluaran ................................................... ...........1×BNC (bypass SD/HD/3G-SDI),
1×HDMI (konektor Tipe A),
1×DVI dengan Audio
1x VGA dengan Audio
1×Komposit dengan R/L
Perlindungan ESD................................................................ .. Model tubuh manusia:
±8kV (debit celah udara)
±4kV (pengosongan kontak)
Jarak Kabel SDI................................................................ 3G hingga 100m (Kabel BELDEN 1694A)
HD hingga 200m (Kabel BELDEN 1694A)
SD hingga 300m (Kabel BELDEN 1694A)
Ukuran................................................. ......... 110mm (L)×288mm (D)×32mm (T)
Berat ................................................. ........................750g
Bahan Sasis................................................................ ......... logam
Suhu Operasional.............................................. 0 C~40 C/32 F~104 F
Suhu Penyimpanan................................................................ .. 20 C~60 C/−4 F~140 F
Kelembaban relatif................................................ ........ 20~90% RH (Non-kondensasi)
Konsumsi daya ................................................ .........5W
