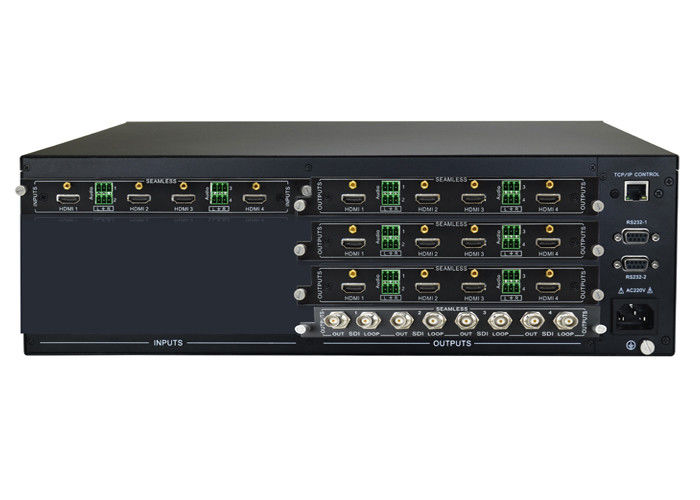

Modular 4K UHD Video Matrix Switcher Dengan 4 HDMI Input SDI Output

Modular 4K UHD Video Matrix Switcher Dengan 4 HDMI Input SDI Output

Pengalih Matriks Video Modular 4K UHD dengan input 4 HDMI, output 12 HDMI & SDI 4-ch

1. Ikhtisar

Kartu input modular opsional mencakup koneksi berikut: HDMI, DVI, VGA, HDBaseT (dengan RS232 dan IR pita lebar dua arah),

Fiber Optic dan video analog dengan penskalaan digital melalui HD15 (VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, video komponen, S-video dan

video komposit).Kartu output modular mencakup koneksi berikut: HDMI, SDI, DVI, VGA, HDBaseT dan Fiber Optic.

Penyematan audio stereo didukung pada kartu input HDMI untuk memungkinkan audio analog dimasukkan ke dalam sinyal digital.Audio stereo dapat

juga dapat di-de-embedded menggunakan kartu keluaran HDMI atau HDBaseT.Manajemen EDID tingkat lanjut membatasi sumber untuk hanya mengeluarkan audio stereo,

sambil meniru data video asli dari tampilan terlampir.Sistem ini memungkinkan audio analog dialihkan dengan video digital yang dipasangkan,

menghilangkan persyaratan untuk pengalih matriks audio tambahan.

Tutup tombol yang jelas menyediakan teks yang dapat dibaca di panel depan, yang dapat disesuaikan untuk setiap pemasangan.Kontrol melalui IR, RS232, dan

TCP/IP menyediakan berbagai pilihan untuk sistem kontrol pihak ketiga.Sepuluh preset yang dapat diprogram menyediakan cara yang efisien untuk mengonfigurasi

distribusi video dan audio untuk pola penggunaan umum.

2. Fitur

• Resolusi 4K UHD melalui HDMI & HDBaseT

• Koneksi yang didukung: VGA, SDI, DVI, HDMI, HDBaseT & Fiber optic

• Bandwidth tinggi hingga 10,2 Gbps

• Tambahkan kartu modular I/O berdasarkan perluasan

• Ultra-switching titik silang

• Manajemen HDCP & EDID tingkat lanjut

• Desain hot swappable

• Hapus tombol yang menyala

• Kontrol melalui IR, Ethernet & RS-232

• 10 preset global

• LCD panel depan untuk beralih & status

• Kunci keamanan panel depan

• 3 RU penutup aluminium yang dapat dipasang di rak

3.Spesifikasi.

Koneksi I/O:

• Input Sasis: 4 x Kartu Input

• Keluaran Sasis: 4 x Kartu Keluaran

• Bandwidth untuk setiap I/O: 340 MHz (10,2 Gbps)

• Impedansi input/output: 75 ohm

• Kecepatan beralih: 200ns (maks)

• Penguatan: 0 dB

• Penundaan maks: 5nS (+/- 1nS)

Kontrol:

• Port kontrol serial: RS-232, konektor D perempuan 9-pin

• Konfigurasi Pin: 2 = TX, 3 = RX, 5 = GND

• Kontrol panel depan: Tombol

• Kontrol TCP/IP melalui Ethernet

Umum & Lingkungan:

• Bahan: Bingkai Aluminium dicat hitam Ukuran: 3 RU rak sasis

• Kelembaban: 10% ~ 90%

• Suhu Pengoperasian: 0° hingga +40° C (+32° hingga +104° F)

• Kelembaban Operasi 20% hingga 90%, Non-kondensasi

• Suhu Penyimpanan -10 ° hingga +60 ° C (+14 ° hingga +140 ° F)

• Penyimpanan Kelembaban 20% hingga 90%, Non-kondensasi

• Instalasi: Rak dapat dipasang

Daya, ESD & Peraturan

• Catu Daya Internasional: 110VAC ~ 240VAC, 50/60Hz

• Konsumsi Daya: 135 watt terisi penuh

• Perlindungan ESD: 15kV

• Peraturan: CE, RoHs, FCC

• Dimensi Kasus: 483x317x133mm (3U)

• Berat Pengiriman Produk: 7,71 kg (17 lbs.)
