Detail produk:
|
| VGA: | Antarmuka HD15 dan tautan dengan 1 antarmuka audio 3,5 Mendukung 640*480/85HZ hingga 1920*1200/60HZ | HDMI: | HDMI 1.4 (HDCP 1.3) DVI 1.0, HDMI menyematkan audio |
|---|---|---|---|
| Video: | Identifikasi otomatis STEtem NTSC, PAL dan SECAM, tautan dengan 1 antarmuka audio 3,5 | USB: | Standard interface of 2.0,can insert U disk,embed audio; Antarmuka standar 2.0, dapat mema |
| audio: | 3.5 Antarmuka audio, mendukung saluran kiri dan kanan dan stereo, sakelar sinyal AV ST secara bersam | Mode kontrol: | IR kunci kasus |
| Sumber Daya listrik: | AC: 100 hingga 240 V | Kekuasaan: | 20W |
| Dimensi (1U): | 1U peti standar 19 inci,442mm(L)*45mm(H)*242mm(W) | Berat (1U): | 2.5kg |
| Port masukan: | 1 saluran input HDMI port | Pelabuhan Keluaran: | 9 saluran port keluaran HDMI |
| Menyoroti: | 20W HDMI Video Wall Controller,Panjang 442mm HDMI Video Wall Controller,20W HDMI Wall Controller |
||

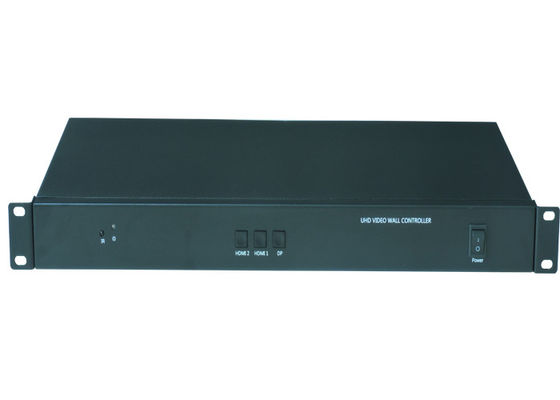

Multi Angle 20W HDMI Video Wall Controller Dengan Kebebasan Artistik
I. petunjuk instalasi
Untuk menghemat waktu Anda yang berharga, panduan ini tidak memperkenalkan akal sehat umum
penggunaan peralatan listrik,
ikuti akal sehat peralatan listrik umum. Sebelum menggunakan perangkat,
silakan baca operasinya instruksi dengan hati-hati sehingga Anda dapat dengan cepat menjadi akrab
dengan commissioning dan penggunaan perangkat.
II.langkah-langkah instalasi

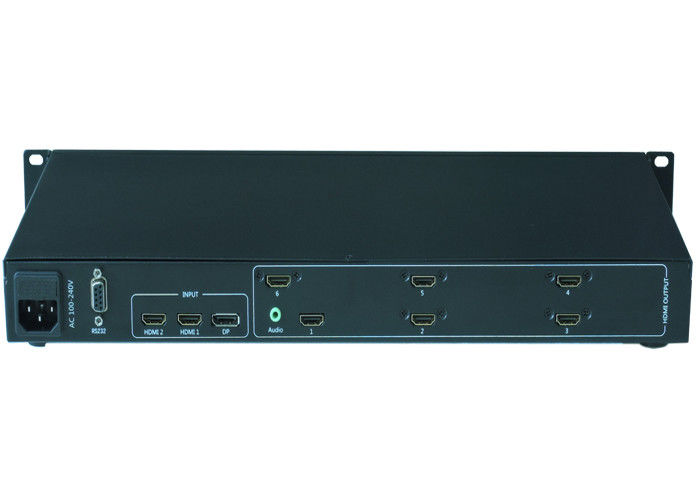

1. Hubungkan output HDMI dari prosesor penyambungan ke port input HDMI dari unit layar kristal cair,
dan setiap unit tampilan dapat dihubungkan ke port output HDMI mana pun dari prosesor penyambungan;
2. Hubungkan sumber sinyal yang akan ditampilkan ke salah satu antarmuka HDMI1, HDMI2, dan DP;
3. Pertama kali Anda mengatur pengontrol dinding video, Anda harus terhubung ke antarmuka RS232 dari
pengontrol dinding video melalui kabel serial.
Diagram instalasi adalah sebagai berikut:
AKU AKU AKU.nyalakan
Setelah kabel-kabel di atas tersambung, colokkan catu daya AC 100-240V,
nyalakan sakelar daya perangkat,
lampu indikator daya berwarna merah, dan perangkat dalam kondisi kerja;
.Parameter teknik
| Nama | Spesifikasi |
| Sinyal masukan | |
| VGA |
Antarmuka HD15 dan tautan dengan 1 antarmuka audio 3,5 Mendukung 640*480/85HZ hingga 1920*1200/60HZ |
| HDMI | HDMI 1.4 (HDCP 1.3) DVI 1.0, HDMI menyematkan audio |
| Video | Identifikasi otomatis STEtem NTSC, PAL dan SECAM, tautan dengan 1 antarmuka audio 3,5 |
| USB |
Antarmuka standar 2.0, dapat memasukkan disk U, menyematkan audio; Mendukung video, gambar, MP3, TXT |
| Sinyal keluaran | Hingga 9 output sinyal HDMI dapat disesuaikan dengan resolusi output hingga 1920x1080@60HZ. |
| antarmuka HDMI | |
| audio | 3.5 Antarmuka audio, mendukung saluran kiri dan kanan dan stereo, sakelar sinyal AV ST secara bersamaan |
| yang lain | |
| Mode kontrol | IR, kunci kasus |
| Sumber Daya listrik | AC: 100 hingga 240 V |
| Pola bersama | Sambungan standar quad, mesin tunggal menyesuaikan sambungan 2 hingga 9 |
| Kekuasaan | 20W |
| Ukuran kotak | |
| Dimensi (1U) | 1U peti standar 19 inci,442mm(L)*45mm(H)*242mm(W) |
| Berat (1U) | 2.5kg |
| Nama Produk | Multi Angle 20W HDMI Video Wall Controller Dengan Kebebasan Artistik |
