Detail produk:
|
| TRANSMITTER: | PEMANCAR | Antarmuka: | SDI Output(BNC female); Keluaran SDI (BNC perempuan); HDMI Output(Type A female); |
|---|---|---|---|
| Rentang Tegangan Pasokan: | 7-36V DC | Rentang Transmisi: | 150 Meter |
| Konsumsi daya: | < 6W | Ukuran: | (L x W x H): 95.4*152.2*26mm |
| Format Video Masukan: | SDI:3G, HD, dan SD-SDI (Dipilih Otomatis): HDMI: 525i, 625i, 720p 50/59.94/60, 1080i 50/59.94/60, 10 | Kedalaman Warna Pemrosesan Video: | RSSI-Blue(5 LEDs); RSSI-Biru (5 LED); Link-Yellow; Tautan-Kuning; VID |
| Menyoroti: | SDI HDMI Wireless Extender,150m HDMI Wireless Extender,150m HDMI Wifi Extender |
||

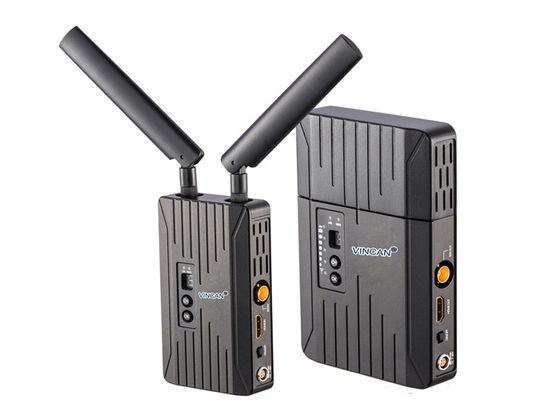

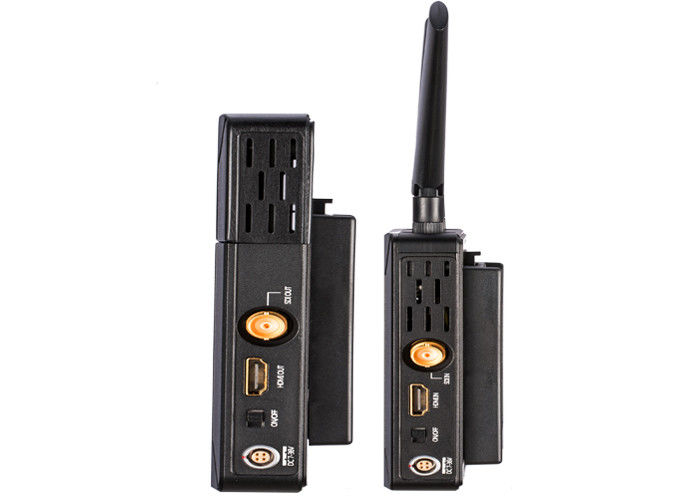

150 Meter 3G SDI HDMI Wireless Extender Tanpa Latensi Apa Pun
PRO150.150 meter WHDI HDMI&3G-SDI wireless extender tanpa latensi apa pun
Fitur:
1. Gesper baterai Sony F970, nyaman untuk pemasangan dan penggantian baterai lapangan.
2. Semua port input dan output memiliki tingkat perlindungan ESD +-8 kV (HBM, pelepasan kontak).. Plug & Play – tidak diperlukan perangkat lunak.
3. Colokan listrik LEMO 4-pin standar profesional.
4. Setiap RX(penerima) dipasangkan ke TX(pemancar) unik di pabrik.
5. kotak logam dan plastik industri dengan pendinginan dan daya tahan yang kuat.
6. Antena directional built-in RX.
7. Indikator sinyal untuk status daya nirkabel, status Video dan penerima RSSI.
8. Tas jinjing yang keras menyediakan air dan tahan guncangan pada produk.
Spesifikasi
|
|
|
/ |
|
SDI: 3G, HD, |
|
|
|
|
|
|
dan SD-SDI (Dipilih Otomatis): |
|
||
|
|
|
|
|
|
||
|
Format Video Keluaran |
|
|
|
HDMI: 525i, 625i, |
|
|
|
|
|
|
720p 50/59.94/60, |
|
||
|
|
|
|
|
|
||
|
|
|
|
|
1080i 50/59.94/60, 1080p23.98/24/25 |
|
|
|
|
|
|
|
/29.9/30/50/59.94/60; |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kedalaman Warna Pemrosesan Video |
|
Tautan-Kuning； VIDEO-Hijau |
|
RSSI-Biru (5 LED);Tautan-Kuning; |
|
|
|
|
|
VIDEO-Hijau |
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Pita Frekuensi |
|
5.1-5.9GHz, dapat dikonfigurasi dengan China, |
|
5.1-5.9GHz, dapat dikonfigurasi dengan China, |
|
|
|
|
Amerika Utara, Eropa, dll |
|
Amerika Utara, Eropa, dll |
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
Mode Modulasi |
|
OFDM 16QAM |
|
OFDM 16QAM |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Daya Transmisi |
|
Maksimum 15dBm |
|
/ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sensitivitas Penerima |
|
/ |
|
-75dBm |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Bandwidth yang ditempati |
|
20/40MHz |
|
20/40MHz |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Kisaran suhu |
|
0-40 (suhu kerja); |
|
0-40 (suhu kerja); |
|
|
|
|
|
-20-60 (suhu penyimpanan) |
|
-20-60 (suhu penyimpanan) |
|
|
|
|
|
|
|
|
|
|
Instalasi
1) Pastikan output sumber video kamera baik-baik saja, dan monitor HD dihidupkan dan dialihkan ke input video yang terhubung
Pelabuhan.
2) Pastikan 2 antena TX terpasang.Untuk hasil yang optimal, atur antena ganda dalam bentuk "V" dan pertahankan jalur yang tidak terhalang
penglihatan antara pemancar dan penerima.Di bawah gambar untuk referensi Anda
3) Pastikan semua kabel input, output SDI atau HDMI terhubung.
4) Pastikan pemancar dan penerima diberi daya melalui baterai atau input DC.Kemudian nyalakan sakelar daya pemancar dan penerima masing-masing.Kemudian indikator POWER akan menyala.
5) Pastikan pemancar dan penerima diatur dengan frekuensi yang sama.
6) Jika kamera hidup dan input video OK, indikator VIDEO sisi TX akan menyala.
7) Sebelum RX menyelesaikan tautan nirkabel dengan TX, indikator RSSI dan indikator VIDEO dimatikan;ketika tautan nirkabel selesai, indikator RSSI akan
menyala terlebih dahulu dan menunjukkan kekuatan sinyal.Jika penerima mendeteksi video nirkabel normal secara internal dari antarmuka udara, VIDEO
indikator akan menyala.Sebelum itu, Jika port keluar video SDI atau HDMI pada receiver memiliki monitor HD yang terhubung, ini akan menampilkan OSD dari
Link menghubungkan seperti pada gambar di bawah ini.
8) Sistem akan menghabiskan waktu 20-30 detik untuk membangun tautan, tergantung pada kekuatan tautan dan kondisi saluran sinyal.Ketika tautan nirkabel adalah
didirikan lampu RSSI akan menyala, menunjukkan kekuatan sinyal nirkabel saat ini, indikator VIDO akan menyala, dan monitor HD yang terhubung
akan memutar video dan audio real-time.
Pemilihan Frekuensi
Sistem transmisi nirkabel bekerja di pita frekuensi 5.1-5.9GHz dan dapat dikonfigurasi secara fleksibel ke pita berlisensi atau ISM lainnya untuk
mengakomodasi wilayah global yang berbeda.Panel depan pemancar dilengkapi tombol pemilihan frekuensi (lihat ilustrasi di bawah), yang
menyediakan maksimum 4 saluran frekuensi yang dapat diterapkan, dan mendukung maksimum 4 unit penerima simultan.
