Detail produk:
|
| Resolution: | 4k*2k 60Hz (YUV 4:2:0) | WDM filter: | Integrated 1310nm/1550nm filter |
|---|---|---|---|
| Sinyal input dan output: | Level TMDS (mematuhi DVI1.0) | Dimensi modul (mm): | 59.5LX20.0WX10.5H |
| konektor optik: | Konektor 1x LC | Konektor listrik: | HDMI Steker |
| Serat yang direkomendasikan: | Serat OM3 mm atau serat mode tunggal | Perpanjang jarak: | 300m |
| Menyoroti: | 300m HD Video Extender,1310nm HD Video Extender,1550nm Mini HDMI Extender |
||
1xLC Mini 300m HD Video Extender 1310nm 1550nm HDMI colokan
1xLC HDMI Fiber Extender 1310/1550nm 300m
Fitur:
***Resolusi hingga 3840*2160/30Hz ((Y:U:V 4:44);
***Mendukung resolusi 3840*2160/30Hz2:0)
***memperluas data DVI hingga 300 meter melalui OM3 MMF atau SMF Fiber;
***Mendukung HDCP;
***Fitur yang dapat dilepas dengan 1x LC OM3 MM Fiber atau SM Fiber;
***Modulnya cukup kompak untuk terhubung langsung ke sumber grafis dan layar dengan mengadopsi colokan HDMI;
***Termasuk dua (2) + 5V DC adaptor daya untuk pemancar dan penerima;
***Konektor daya Micro USB-B;
***Keamanan data dengan emisi RFI/EMI yang tidak penting dan kehilangan kualitas video karena tidak ada konduktor tembaga yang ada;
Aplikasi:
***FPD digital, PDP dan proyektor untuk peralatan medis, aero, kontrol lalu lintas, pabrik, dan bank
***FPD digital dan proyektor di ruang konferensi dan auditorium
***Kios dengan FPD digital yang menampilkan tampilan grafis gerak penuh dari sistem jarak jauh
***Tampilan PDP untuk informasi di situs publik
***Papan tanda LED di jalanan dan di stadion
Diagram aplikasi:

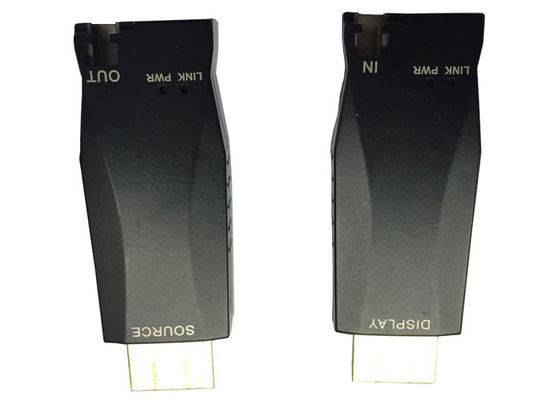

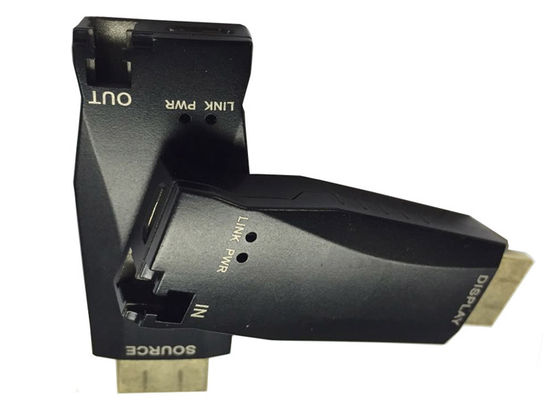

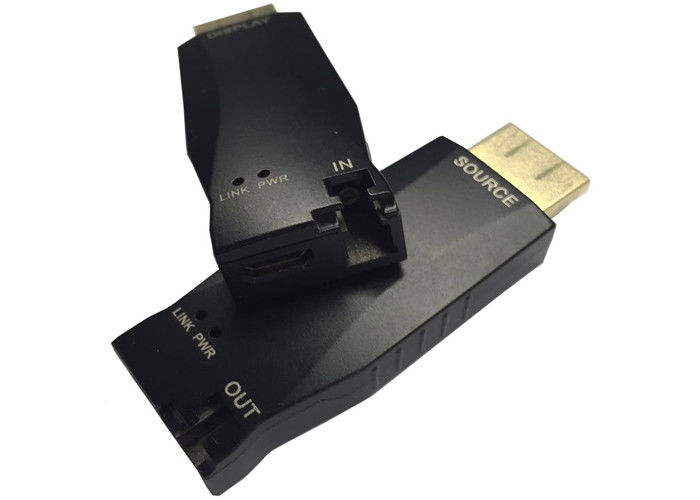

Gambar produk:
Deskripsi:
Modul ekstensi optik WLHDMI-304S-TR terdiri dari modul pemancar dan modul penerima, yang masing-masing memiliki konektor LC dan colokan HDMI.Pengguna dapat memutuskan panjang perpanjangan atas kebijaksanaan mereka dengan memilih panjang kabel serat optik dengan ferrules LC di ujungIni menawarkan sinyal TMDS grafis yang dapat diperluas hingga batas bandwidth modal dari serat kaca multi-mode OM3 atau serat mode tunggal yang dipilih.
Komunikasi antara WLHDMI-304S-T dan WLHDMI-304S-R adalah bidirectional, laju data dari T ke R adalah 10,2Gb/s dengan 1310nm, dan dari R ke T adalah 250Mb/s dengan 1550nm,sinyal optik 1310nm dan 1550nm multipleks ke satu serat dengan filter WDM 1310/1550nm di dalam extender HDMI.
WLHDMI-304S HDMI Extender kompatibel dengan standar HDMI 1.4, Ini mendukung resolusi hingga 3840 * 2016 / 30Hz (YUV 4:4:4) atau 3840*2016/60Hz (YUV 4:2Ini mendukung jarak hingga 300m melalui OM3 MMF dan SMF.
Extender terdiri dari tiga bagian sebagai berikut;
- Satu pemancar; P/N: WLHDMI-304S-T
- Satu penerima; P/N: WLHDMI-304S-R
- Dua AC Adaptor ke 110V-240V dengan DC 5V 1A outlet
Spesifikasi Teknis
-Spesifikasi
-Spesifikasi Umum
|
|
Parameter |
Spesifikasi |
|
Resolusi |
4k*2k 30Hz |
3840x2160/30Hz (YUV 4:4:4) |
|
4k*2k 60Hz |
3840x2160/60Hz.2:0) |
|
|
Komponen |
Laser dioda di Modul Tx |
1310nm FP laser dan 1550nm PIN PD |
|
Dioda foto dalam modul Rx |
Laser FP 1550nm dan PIN PD 1310nm |
|
|
Filter WDM |
Filter 1310nm/1550nm terintegrasi |
|
|
Listrik |
Sinyal Masuk dan Keluar |
Tingkat TMDS (sesuai dengan DVI1.0) |
|
Tingkat Transfer Data (Data Grafis) |
Max. 3,4Gbps |
|
|
Frekuensi jam piksel maksimum |
340Mb/s |
|
|
Tingkat Bit Video Maksimum |
10.3Gb/s |
|
|
Total Jitter pada akhir output Rx |
Max. 309 hp |
|
|
Saluran-saluran yang miring |
Max. 6ns |
|
|
Optik |
Anggaran Daya Link |
Min 8.5dB |
|
Mesin |
Dimensi modul (mm) |
59.5LX20.0WX10.5H |
|
Konektor |
Konektor optik |
Konektor LC 1X |
|
Konektor Listrik |
Colokan HDMI |
|
|
Serat yang Direkomendasikan |
OM3 MM Fiber atau Single-Mode Fiber |
|
|
Perpanjang Jarak |
300m |
|
Rating Maksimal mutlak
|
Parameter |
Simbol |
Minimal |
Maksimal |
Satuan |
|
Tegangan Pasokan |
VCC |
- 0.3 |
+ 6.0 |
V |
|
Tegangan Masuk dan Keluar |
Vin/out |
- 0.3 |
VCC |
V |
|
Suhu operasi |
Di atas |
0 |
70 |
°C |
|
Kelembaban Operasi Relatif |
RHop |
5 |
80* |
% RH |
|
Suhu penyimpanan |
Tto |
- 40 |
+ 85 |
°C |
|
Kelembaban Relatif |
RHto |
5 |
95* |
% RH |
Kondisi Operasi
Modul pemancar (konverter E-to-O)P/N WLHDMI-302S-T
|
|
Parameter |
Simbol |
Minimal |
Tipikal |
Maksimal |
Satuan |
|
Sumber Daya |
Tegangan Pasokan |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Pasokan arus |
ITcc |
- |
280 |
320 |
mA |
|
|
Pembuangan Kekuatan |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Penolakan Pasokan Daya |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Data Input Load |
RLD |
|
50 |
|
Oh |
|
Tegangan suplai grafis |
GVCC |
+ 3.1 |
+ 3.3 |
+ 3.5 |
V |
|
|
Tegangan Swing Output Tunggal |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
Hubungan optik |
10.2Gb/s pemancar |
|||||
|
Daya keluar optik |
Po |
- Enam.0 |
|
0 |
dBm |
|
|
Tingkat Data |
B |
|
10.3 |
|
Gb/s |
|
|
Menerima Panjang Gelombang |
λ |
1260 |
1310 |
1360 |
nm |
|
|
Urgensi |
Er |
3.5 |
|
7 |
dBm |
|
|
Δλ |
|
|
|
2 |
nm |
|
|
250Mb/s Penerima |
||||||
|
Menerima Daya Optik |
Po |
-25 |
|
0 |
dBm |
|
|
Tingkat Data |
B |
|
250 |
|
Mb/s |
|
|
Menerima Panjang Gelombang |
λ |
1490 |
1550 |
1610 |
nm |
|
|
Sinyal Deteksi Baik |
SDg |
|
|
-25 |
dBm |
|
|
Gagal mendeteksi sinyal |
SDf |
-27 |
|
|
dBm |
|
|
Anggaran Daya Link |
Pbgt |
9.0 |
|
|
dB |
|
|
Total Jitter |
TRjitter |
|
|
309 |
ps |
|
Modul penerima; P/N: WLHDMI-302S-R:
|
|
Parameter |
Simbol |
Minimal |
Tipikal |
Maksimal |
Satuan |
|
Sumber Daya |
Tegangan Pasokan |
Vcc |
4.5 |
5.0 |
5.5 |
V |
|
Pasokan arus |
IRcc |
- |
280 |
320 |
mA |
|
|
Pembuangan Kekuatan |
PRX |
- |
1.4 |
1.76 |
W |
|
|
Penolakan Pasokan Daya |
PSR |
|
50 |
|
mVp-p |
|
|
TMDS |
Data Output Load |
RLD |
|
50 |
|
Oh |
|
Tegangan suplai grafis |
GVCC |
+ 3.1 |
+ 3.3 |
+ 3.5 |
V |
|
|
Tegangan Swing Output Tunggal |
GVISWING |
0.4 |
- |
0.8 |
V |
|
|
Hubungan optik |
10.2Gb/s Penerima |
|||||
|
Menerima Daya Optik |
Po |
- 14.5 |
|
0 |
dBm |
|
|
Tingkat Data |
B |
|
10.3 |
|
Gb/s |
|
|
Menerima Panjang Gelombang |
λ |
1260 |
1310 |
1360 |
nm |
|
|
Sinyal Deteksi Baik |
SDg |
|
|
-14 |
dBm |
|
|
Gagal mendeteksi sinyal |
SDf |
- 15 |
|
|
dBm |
|
|
Anggaran Daya Link |
Pbgt |
8.5 |
|
|
dB |
|
|
Total Jitter |
TRjitter |
|
|
309 |
ps |
|
|
250Mb/s Transmitter |
||||||
|
Daya keluar optik |
Po |
-Sembilan.0 |
|
-3 |
dBm |
|
|
Tingkat Data |
B |
|
250 |
|
Mb/s |
|
|
Menerima Panjang Gelombang |
λ |
1490 |
1550 |
1610 |
nm |
|
|
Urgensi |
Er |
9 |
|
|
dBm |
|
|
Δλ |
|
|
|
4 |
nm |
|
Rekomendasi Spesifikasi Kabel Serat Optik
|
Parameter |
Ketentuan |
Spesifikasi |
|
Jenis Serat |
|
OM3 MM Fiber atau SM Fiber |
|
Atenuasi Kabel Serat |
SM Serat λ = 1310nm |
Maksimal 0,5 dB/km |
|
OM3 MM Serat λ = 1310nm |
Maksimal 3,5dB/km |
|
|
Jarak perpanjangan |
Serat SM |
300m |
|
Serat OM3 MM |
300 m |
|
|
Kebelakang |
|
Max. 0,4ns |
|
Pengurangan Penempatan |
|
Max. 0,5dB |
|
Total Optical Attenuation |
Dalam perpanjangan 330 ft (100 meter) |
Max. 1,5dB |
Catatan*: beberapa kopling plastik untuk mengekstrak dua konektor LC tidak bisa masuk.
Menggambar
Pemasangan:
Catatan: Silahkan menginstal extender HDMI optik sesuai dengan langkah berikut, jika tidak, extender
seharusnya tidak bekerja.
1. Sambungkan WLHDMI-304S-T ke sumber Video dan menghubungkan WLHDMI-304S-R ke
tampilan;
2. Sambungkan Serat antara WLHDMI-304S-T dan WLHDMI-304S-R,
3. Sambungkan catu daya eksternal ke WLHDMI-304S-T dan WLHDMI-304S-R.
4.Aplikasi daya ke sistem.
