Detail produk:
|
| Kepatuhan HDMI: | HDMI 2.0 | Kepatuhan HDCP: | HDCP 2.2 / HDCP 1.4 |
|---|---|---|---|
| Bandwidth video: | 18Gbps | Resolusi video: | Hingga 4K60Hz 4:4:4 |
| Ruang Warna: | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | Perlindungan Esd: | Model tubuh manusia — ±8kV (Pembuangan celah udara) &±4kV (Pembuangan kontak) |
| Perumahan: | Kandang logam | Warna: | Hitam |
| Ukuran: | Pemancar / Penerima: 61mm [L] x 88mm [D] x 18mm [T] | bobot: | Pemancar: 160g, Penerima: 155g |
| Sumber Daya listrik: | Masukan: AC 100 - 240V 50/60Hz Keluaran: DC 12V/1A | Konsumsi daya: | 3,84 W |
| Menyoroti: | 18Gbps HD Video Extender,HDMI2.0 HD Video Extender,18Gbps HDMI Over CAT Extender |
||

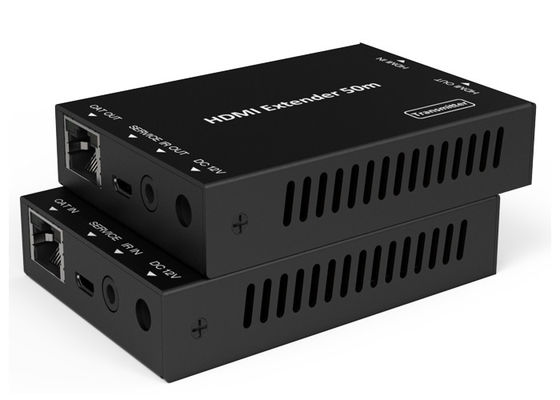

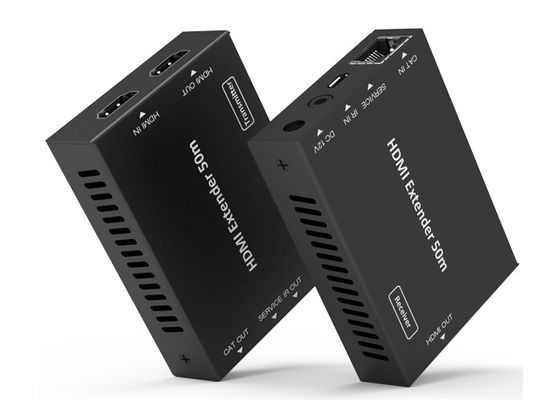

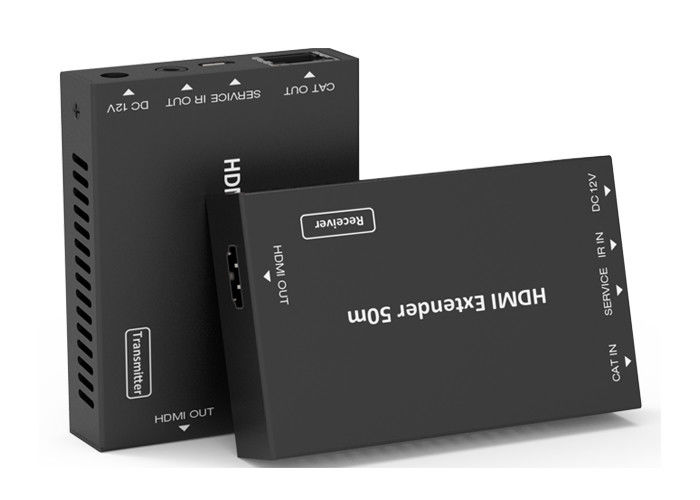

18Gbps HD Video Extender 50 Meter HDMI Over CAT Metal Enclosure
18Gbps HDMI melalui CAT Extender 50 meter
1. Perkenalan
HDMI 18Gbps Extender dapat memperpanjang sinyal video / audio definisi tinggi dan IR satu arah, dan jaraknya hingga 164 kaki / 50 meter antara transmitra dan penerima melalui kabel Cat5e/6 tunggal.Ini mendukung resolusi hingga 4K2K@60Hz 4:4:4, 18Gbps dan HDCP 2.2.Selain itu, ekstender adalah setaradilengkapi dengan pass-through IR satu arah yang memungkinkan kontrol sumber dan satu keluaran putaran HDMI.
Extender mencakup dua unit: unit pemancar dan unit penerima.transunit mitra bertanggung jawab untuk menangkap sinyal input HDMI dan membawa sinyal melalui satu kabel Cat6 yang hemat biaya, dan memancarkan sinyal kontrol IR.Penerima unit bertanggung jawab untuk menerima sinyal HDMI dan mentransmisikan kontrol IR sinyal.
Extender menawarkan solusi paling nyaman untuk ekstensi HDMI melalui a Cat5e/6 tunggal dengan kemampuan jarak jauh, dan merupakan solusi sempurna untuk aplikasi apapun.
2. Fitur
Sesuai dengan HDMI 2.0, HDCP 2.2 / HDCP 1.4 dan DVI 1.0
Mendukung bandwidth 18Gbps
Mendukung resolusi video input dan output hingga 4k2k@60Hz 4:4:4, meluas
jarak hingga 164ft / 50 meter
Mendukung satu output loop HDMI
Mendukung pass-through IR satu arah
Mendukung fungsi HDR
Mendukung fungsi PoC (Power over Cable), artinya salah satu pemancar
atau penerima ditenagai oleh adaptor daya 12V / 1A, yang lain tidak
membutuhkan catu daya.)
Mendukung fungsi salinan EDID otomatis
Desain ringkas untuk pemasangan yang mudah dan fleksibel.
3. Isi Paket
1× HDMI 18Gbps Extender (Pemancar)
1× HDMI 18Gbps Extender (Penerima)
1× kabel IR Blaster (1,5 meter)
Kabel Penerima IR 1× 20~60KHz (1,5 meter)
Adaptor Daya Penguncian 1 × 12V / 1A
4× Memasang Telinga
1× Panduan Pengguna
4. Spesifikasi
| Teknis | ||
| Kepatuhan HDMI | HDMI 2.0 | |
| Kepatuhan HDCP | HDCP 2.2 / HDCP 1.4 | |
| Bandwidth Video | 18Gbps | |
| Resolusi video | Hingga 4K60Hz 4:4:4 | |
| Ruang Warna | RGB / YCbCr 4:4:4, YCbCr 4:2:2/4:2:0, YUV 4:4:4 | |
| Kedalaman Warna |
8/10/12-bit (1080P60Hz, 4K30Hz, 4K60Hz YCbCr 4:2:2/4:2:0) 8-bit (4K60Hz 4:4:4) |
|
| Format Audio HDMI |
LPCM 2.0/2.1/5.1/6.1/7.1, Dolby Digital, Dolby TrueHD, Dolby Digital Plus(DD+), DTS-ES, DTS HD Master, DTS HD-HRA, DTS-X |
|
| Perlindungan ESD | Model tubuh manusia — ±8kV (Pembuangan celah udara) &±4kV (Pembuangan kontak) | |
| koneksi | ||
| Pemancar |
Input: 1x HDMI Tipe A [19-pin perempuan] 1x LAYANAN [Micro USB, Perbarui port] Output: 1x HDMI Tipe A [19-pin perempuan] 1x IR OUT [jack Mini Stereo 3,5mm] 1x CAT OUT [RJ45, betina 8-pin] |
|
| Penerima |
Input: 1x IR IN [jack Mini Stereo 3,5mm] 1x CAT IN [RJ45, betina 8-pin] 1x LAYANAN [Micro USB, Perbarui port] Output: 1x HDMI Tipe A [19-pin perempuan] |
|
| Mekanis | ||
| Perumahan | Kandang Logam | |
| Warna | Hitam | |
| Ukuran |
Pemancar / Penerima: 61mm [L] x 88mm [D] x 18mm [T] |
|
| Bobot | Pemancar: 160g, Penerima: 155g | |
| Sumber Daya listrik |
Masukan: AC 100 - 240V 50/60Hz Keluaran: DC 12V/1A |
|
| Konsumsi daya | 3,84 W | |
| Suhu Operasional | 32 - 104°F / 0 - 40 °C | |
| Suhu Penyimpanan | -4 - 140 °F / -20 - 60 °C | |
| Kelembaban relatif | 20 - 90% RH (tanpa kondensasi) | |
| Resolusi / Jarak | 4K60 - Kaki / Meter | 4K30 / 1080P - Kaki / Meter |
| CAT5e | 164 kaki / 50M | 164 kaki / 50M |
| CAT6/6a/7 | 197 kaki / 60M | 230 kaki / 70M |
| HDMI IN/OUT | 10 kaki / 3M | 30ft / 10M |
| Penggunaan kabel “Premium High Speed HDMI” sangat dianjurkan. | ||
5. Kontrol dan Fungsi Operasi
5.1 Panel Pemancar
| Nomor | Nama | Deskripsi fungsi |
| 1 | HDMI OUT | Port output loop HDMI, sambungkan ke perangkat tampilan HDMI seperti TV atau Proyektor dengan kabel HDMI. |
| 2 | HDMI IN | Port input HDMI, sambungkan ke perangkat sumber HDMI seperti pemutar DVD atau PS4 dengan kabel HDMI. |
| 3 | KELUAR | Hubungkan ke port CAT IN di ujung penerima dengan kabel CAT6. |
| 4 |
Indikator daya Lampu (Hijau) |
Lampu akan menyala saat pemancar dihidupkan. |
| 5 |
sinyal data Lampu Indikator (Oranye) |
Lampu akan menyala ketika pemancar dan penerima memiliki transmisi sinyal. |
| 6 | Pelabuhan LAYANAN | Untuk penggunaan yang diperbarui firmware. |
| 7 | IR KELUAR | Hubungkan ke kabel IR Blaster pita lebar.Sinyal IR berasal dari port IR IN penerima. |
| 8 | DC 12V |
Colokkan catu daya DC 12V/1A ke unit dan sambungkan adaptor ke stopkontak AC. (Catatan:Extender mendukung fungsi PoC, artinya pemancar atau penerima ditenagai oleh adaptor daya 12V / 1A, yang lain tidak memerlukan catu daya.) |
5.2 Panel Penerima
| Nomor | Nama | Deskripsi fungsi |
| 1 | HDMI OUT | Port output HDMI, sambungkan ke perangkat tampilan HDMI seperti TV atau Proyektor dengan kabel HDMI. |
| 2 | kucing masuk | Hubungkan ke port CAT OUT di ujung pemancar dengan kabel CAT6. |
| 3 |
Indikator daya Lampu (Hijau) |
Lampu akan menyala ketika penerima dihidupkan. |
| 4 |
sinyal data Lampu Indikator (Oranye) |
Lampu akan menyala ketika pemancar dan penerima memiliki transmisi sinyal. |
| 5 | Pelabuhan LAYANAN | Untuk penggunaan yang diperbarui firmware. |
| 6 | IR IN | Hubungkan ke kabel Penerima IR pita lebar.Sinyal IR akan dikirim ke port IR OUT pemancar. |
| 7 | DC 12V |
Colokkan catu daya DC 12V/1A ke unit dan sambungkan adaptor ke stopkontak AC. (Catatan: Extender mendukung fungsi PoC, artinya baik pemancar atau penerima ditenagai oleh adaptor daya 12V/1A, yang lain tidak memerlukan catu daya.) |
5.3 Definisi Pin IR
Definisi IR Receiver dan Blaster pin seperti di bawah ini:
Berikut ini adalah diagram sistem IR tentang metode penggunaan kabel IR.
6. Contoh Aplikasi
