Detail produk:
|
| Kepatuhan HDMI: | HDMI 1.4 | Kepatuhan HDCP: | HDCP 1.4 |
|---|---|---|---|
| Bandwidth Video: | 4.95Gbps | Resolusi Video: | maksimum hingga 1920 × 1080P @ 60Hz |
| Kedalaman Warna: | 8-bit | Ruang Warna: | RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
| Format Audio Analog: | LPCM2.0 44.1KHz 48KHz | Perlindungan ESD: | Model Tubuh Manusia： ±8kV (Pembuangan celah udara), ±4kV (Pembuangan kontak) |
| Port masukan: | 4x HDMI Tipe A [19-pin female] 1x SEVICER [Micro USB, Update port] | Port keluaran: | 1x HDMI Tipe A [19-pin female] 1x VGA [VGA-D] 1x Audio [3.5mm Stereo Mini-jack] |
| Perumahan: | Kandang Logam | Warna: | Hitam |
| Ukuran: | 185mm (L)×111.8mm (D)×21mm (T) | Berat: | 500g |
| Sumber Daya listrik: | Masukan: AC100~240V 50/60Hz, Keluaran: DC12V/1A (standar AS/UE, bersertifikat CE/FCC/UL) | Konsumsi daya: | 5,28W (maks) |
| Suhu Operasional: | 0°C ~ 40°C / 32°F ~ 104°F | Suhu Penyimpanan: | -20°C ~ 60 °C / -4°F ~ 140 °F |
| Kelembaban relatif: | 20~90% RH (tanpa kondensasi) | ||
| Menyoroti: | Multiviewer 4x1,Multiviewer Quad 4x1,Multiviewer HDMI 4x1 |
||
HDMI Quad 4x1 Multiviewer Resolusi Video Maksimum 1920×1080P 60Hz
HDMI 4×1 Quad Multi-Penampil
1. pengantar
Performa tinggi 4x1 quad multi-viewer mendukung empat rute HDMI konten input definisi tinggi ditampilkan pada satu layar HDMI dan satu layar VGA secara bersamaan.Mendukung output audio analog yang dapat dipilih sumber input yang berbeda.Mendukung lima mode tampilan multi-tampilan.Resolusi output dapat diatur dan mendukung maksimal hingga 1920x1080@60Hz.Produk dapat dikontrol melalui tombol panel depan dan remote control.
2. Fitur
Sesuai dengan HDMI 1.4, HDCP 1.4
Resolusi input dapat mengotomatiskan pengenalan.
(480i~1080P60,800x600~1920x1080)
Resolusi output dapat dipilih dengan tombol pada panel dan remote control, maksimum hingga 1080P@60Hz (1920x1080P@60Hz, 1280x720P@60Hz)
Audio mendukung LPCM 2CH
Mendukung mode multi-view 1/2/4 windows
Kontrol melalui tombol on-panel dan remote control
3. Isi Paket
1× HDMI 4×1 Quad Multi-Viewer
Adaptor Daya DC 1 × 12V / 1A
1× Pengendali Jarak Jauh
2× Memasang Telinga
1× Panduan Pengguna

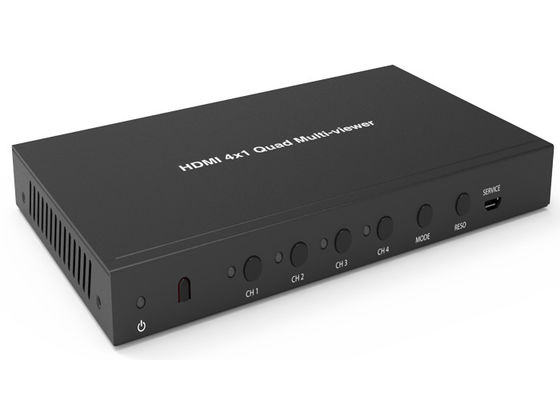

Seperti di bawah ini adalah gambar untuk HDMI 4x1 Quad Multi-Viewer.
4. spesifikasi
|
Teknis |
|
|
Kepatuhan HDMI |
HDMI 1.4 |
|
Kepatuhan HDCP |
HDCP 1.4 |
|
Bandwidth Video |
4.95Gbps |
|
Resolusi Video |
maksimum hingga 1920 × 1080P @ 60Hz |
|
Kedalaman Warna |
8-bit |
|
Ruang Warna |
RGB, YCbCr 4:4:4, YCbCr 4:2:2 |
|
Format Audio Analog |
LPCM2.0 44.1KHz 48KHz |
|
Perlindungan ESD |
Model tubuh manusia: ±8kV (Pembuangan celah udara), ±4kV (Pembuangan kontak) |
|
Koneksi |
|
|
Port masukan |
4x HDMI Tipe A [wanita 19-pin] 1x SEVICER [Micro USB, Perbarui port] |
|
Port keluaran |
1x HDMI Tipe A [19-pin perempuan] 1x VGA [VGA-D] 1x Audio [Jack Mini Stereo 3,5mm] |
|
Mekanis |
|
|
Perumahan |
Kandang Logam |
|
Warna |
Hitam |
|
Ukuran |
185mm (L)×111.8mm (D)×21mm (T) |
|
Berat |
500g |
|
Sumber Daya listrik |
Masukan: AC100~240V 50/60Hz, Keluaran: DC12V/1A (Standar AS/UE, bersertifikat CE/FCC/UL) |
|
Konsumsi daya |
5,28W (maks) |
|
Pengoperasian Suhu |
0°C ~ 40°C / 32°F ~ 104°F |
|
Suhu Penyimpanan |
-20°C ~ 60 °C / -4°F ~ 140 °F |
|
Kelembaban relatif |
20~90% RH (tanpa kondensasi) |
5.Kontrol dan Fungsi Operasi

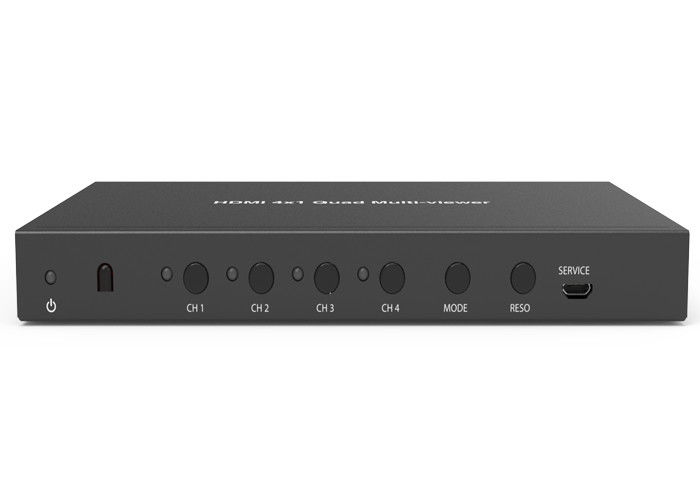

5.1 Panel Depan
|
Nomor |
Nama |
Deskripsi fungsi |
|
1 |
LED DAYA |
LED akan menyala hijau saat unit bekerja, merah saat unit dalam mode siaga. |
|
2 |
IR |
jendela penerima IR.Ia hanya menerima sinyal kendali jarak jauh dari perangkat ini. |
|
3 |
Tombol CH1/CH2/CH3/CH4 |
Pilih tombol saluran input (Silakan lihat deskripsi detail “6. Mode Tampilan”). |
|
4 |
Tombol mode |
Tekan tombol ini untuk memilih keluaran mode tampilan siklus (Silakan lihat deskripsi detail “6. Mode Tampilan”).Tekan tombol ini hingga 5 detik, layar output adalah layar penuh dan tampilan proporsi yang sama. |
|
5 |
RESOLUSI |
Bersepeda pilih resolusi output yang berbeda.Tekan tombol ini hingga 5 detik untuk membuka atau menutup bingkai tampilan jendela. |
|
6 |
Pelabuhan LAYANAN |
Pembaruan firewall digunakan.(Hanya penggunaan manufaktur.) |

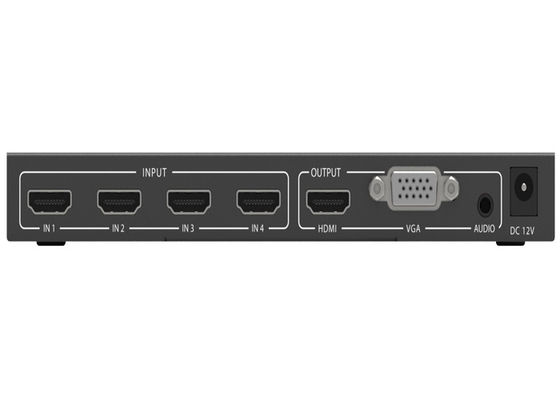

5.2 Panel Belakang
|
Nomor |
Nama |
Deskripsi fungsi |
|
1 |
MASUKAN HDMI |
Hubungkan ke perangkat sumber HDMI seperti DVD pemutar atau PS4. |
|
2 |
OUTPUT HDMI |
Sambungkan ke perangkat layar HDMI seperti TV atau proyektor. |
|
3 |
OUTPUT VGA |
Port output VGA, sinyal output port ini sama dengan port output HDMI. |
|
4 |
KELUARAN AUDIO |
Port keluaran audio analog.(Catatan: Jika output HDMI MODE 1, output audio mengikuti konten video. Jika output HDMI MODE 2/3/4/5, tekan CH1/CH2/CH3/CH4 hingga 5s untuk memilih output audio atau menggunakan remote control ke output audio pilihan siklis. Status default adalah layar CH1 keluaran audio.) |
|
5 |
DC 12V |
Colokkan catu daya DC 12V/1A ke unit dan sambungkan adaptor ke stopkontak AC. |
6. Mode Tampilan
Quad multi-viewer memiliki 5 mode tampilan.Silakan lihat deskripsi detail di bawah ini.
MODE 1:Quad multi-viewer akan menampilkan empat input HDMI secara terpisah.Tekan tombol CH1/CH2/CH3/CH4 pada panel atau menggunakan remote control IR tombol Sumber 1/2/3/4 untuk memilih sumber input, lampu pada panel yang sesuai akan menyala.
MODUS 2: Quad multi-viewer membagi empat input HD dengan ukuran dan tampilan yang sama di layar.Empat lampu di panel menyala.Di jendela CH1, Anda dapat menekan tombol CH1 pada panel atau menggunakan remote control IR tombol Sumber 1 untuk memilih empat sumber input secara siklis.Di jendela CH2, Anda dapat menekan tombol CH2 pada panel atau menggunakan remote control IR tombol Sumber 2 untuk memilih empat sumber input...dst.
Sisanya dapat dilakukan dengan cara yang sama.
MODUS 3:Quad multi-viewer membagi empat input HD dan tampilan di layar.Empat lampu di panel menyala.Metode operasinya sama dengan MODE 2.
MODE 4: Quad multi-viewer membagi dua input HD dengan ukuran dan tampilan yang sama di layar.Lampu CH1/CH2 pada panel menyala.Di jendela CH1, Anda dapat menekan tombol CH1 pada panel atau menggunakan remote control IR tombol Sumber 1 untuk memilih empat sumber input secara siklis.Pada jendela CH2, Anda dapat menekan tombol CH2 pada panel atau menggunakan remote control IR tombol Sumber 2 untuk memilih empat sumber input secara siklis.
MODUS 5:Quad multi-viewer membagi empat input HD dan tampilan di layar.Empat lampu di panel menyala.Metode operasinya sama dengan MODE 2.
7. Pengendali Jarak Jauh
: Tekan tombol ini untuk mengatur mode standby, tekan tombol ini lagi untuk menghidupkan unit.
: Tekan tombol ini untuk membuka atau menutup bingkai jendela tampilan.
RES. : Tekan tombol ini untuk memilih resolusi keluaran siklus.
Mode:
: Tekan tombol ini untuk
memilih mode tampilan keluaran.
8. Contoh Aplikasi
